FPGA纯verilog实现16路视频拼接显示,提供工程源码和技术支持

  • 25-03-04 15:21
  • 2505
  • 11126
blog.csdn.net

目录

  • 1、前言
    • 版本更新说明
    • 免责声明
  • 2、我已有的FPGA视频拼接叠加融合方案
  • 3、设计思路框架
    • 视频源选择
    • OV5640摄像头配置及采集
    • 静态彩条
    • 视频拼接算法
    • 图像缓存
    • 视频输出
  • 4、vivado工程详解
  • 5、工程移植说明
    • vivado版本不一致处理
    • FPGA型号不一致处理
    • 其他注意事项
  • 9、上板调试验证并演示
    • 静态演示
    • 动态演示
  • 10、福利:工程源码获取

1、前言

没玩过图像拼接都不好意思说自己玩儿过FPGA,这是CSDN某大佬说过的一句话,鄙人深信不疑。。。
图像拼接在实际项目中应用广泛,特别是在医疗和军工行业,目前市面上的图像拼接方案主要有Xilinx官方推出的Video Mixer方案和自己手撕代码的自定义方案;Xilinx官方推出的Video Mixer方案直接调用IP,通过SDK配置即可实现,但他的使能难度较高,且对FPGA资源要求也很高,不太适合小规模FPGA,在zynq和K7以上平台倒是很使用,如果对Video Mixer方案感兴趣,可以参考我之前的博客,博客地址:
点击直接前往

本文使用Xilinx的Kintex7 FPGA纯verilog代码实现16路视频图像拼接,视频源有两种,分别对应开发者手里有没有摄像头的情况,一种是使用廉价的OV5640摄像头模组;如果你得手里没有摄像头,或者你得开发板没有摄像头接口,则可使用代码内部生成的静态彩条模拟摄像头视频;视频源的选择通过代码顶层的`define宏定义进行,默认使用ov5640作为视频源;由于我的手里只有一个摄像头,所以fpga采集摄像头数据后,直接复制多份,用来模拟多路摄像头输入;使用我常用的FDMA方案实现图像的三帧缓存,不同的视频缓存在DDR3中不同的地址,读视频时一次性将视频缓存区域读完,从而实现视频拼接的功能;输出视频分辨率为1920x1080,实现16路视频拼接,所以每路视频的分辨率就为240x540,这样刚好16路视频占满输出屏幕,看起来美观一些;读出视频后,用纯verilog显示的HDMI输出模块送显示器显示即可;

本博客详细描述了FPGA纯verilog实现视频拼接的设计方案,工程代码可综合编译上板调试,可直接项目移植,适用于在校学生、研究生项目开发,也适用于在职工程师做学习提升,可应用于医疗、军工等行业的高速接口或图像处理领域;
提供完整的、跑通的工程源码和技术支持;
工程源码和技术支持的获取方式放在了文章末尾,请耐心看到最后;

版本更新说明

此版本为第2版,根据读者的建议,对第1版工程做了如下改进和更新:
1:增加了输入视频静态彩条的选择,有的读者说他手里没有OV5640摄像头或者摄像头原理图和我的不一致,导致在移植过程中困难很大,基于此,增加了静态彩条,它由FPGA内部产生,不需要外接摄像头就可以使用,使用方法在后文有说明;
2:优化了FDMA,之前的FDMA内AXI4的数据读写突发长度为256,导致在低端FPGA上带宽不够,从而图像质量不佳,基于此,将FDMA内AXI4的数据读写突发长度改为128;
3:优化了HDMI输出模块,之前用的自定义IP,有读者说IP无法更新,虽能正常使用,但看源码不方便,基于此,将HDMI输出模块改为纯verilog实现的,直接了当;

免责声明

本工程及其源码即有自己写的一部分,也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等),若大佬们觉得有所冒犯,请私信批评教育;基于此,本工程及其源码仅限于读者或粉丝个人学习和研究,禁止用于商业用途,若由于读者或粉丝自身原因用于商业用途所导致的法律问题,与本博客及博主无关,请谨慎使用。。。

2、我已有的FPGA视频拼接叠加融合方案

我的主页目前有FPGA视频拼接叠加融合专栏,改专栏收录了我目前手里已有的FPGA视频拼接叠加融合方案,从实现方式分类有基于HSL实现的视频拼接、基于纯verilog代码实现的视频拼接;从应用上分为单路、2路、3路、4路、8路、16路视频拼接;视频缩放+拼接;视频融合叠加;从输入视频分类可分为OV5640摄像头视频拼接、SDI视频拼接、CameraLink视频拼接等等;以下是专栏地址:
点击直接前往

3、设计思路框架

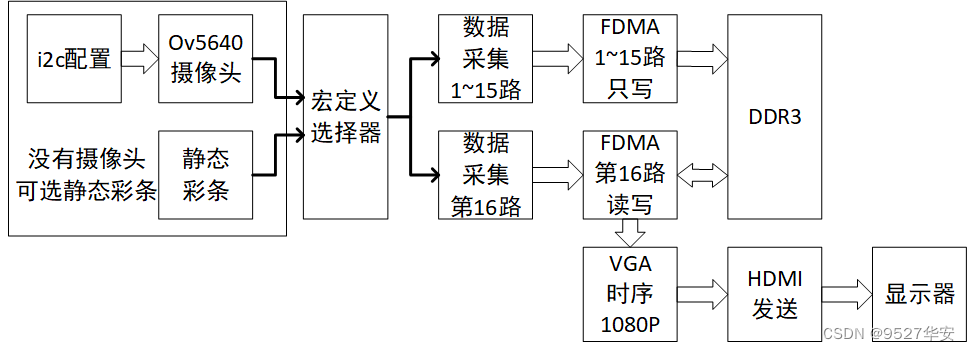

本博客提供1套vivado工程源码,工程设计框图如下:
在这里插入图片描述

视频源选择

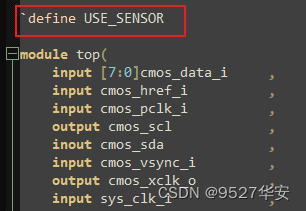

视频源有两种,分别对应开发者手里有没有摄像头的情况,如果你的手里有摄像头,或者你的开发板有摄像头接口,则使用摄像头作为视频输入源,我这里用到的是廉价的OV5640摄像头模组;如果你得手里没有摄像头,或者你得开发板没有摄像头接口,则可使用代码内部生成的静态彩条模拟摄像头视频,动态彩条是移动的画面,完全可以模拟视频;默认使用ov5640作为视频源;视频源的选择通过代码顶层的`define宏定义进行;如下:
在这里插入图片描述

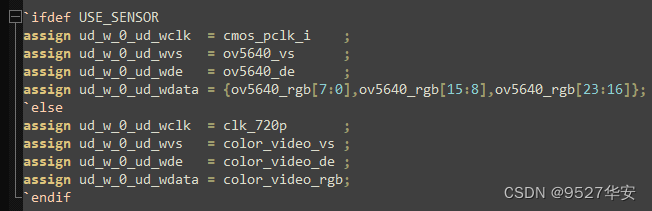

选择逻辑代码部分如下:
在这里插入图片描述
选择逻辑如下:
当(注释) define USE_SENSOR时,输入源视频是静态彩条;
当(不注释) define USE_SENSOR时,输入源视频是ov5640摄像头;

OV5640摄像头配置及采集

OV5640摄像头需要i2c配置才能使用,需要将DVP接口的视频数据采集为RGB565或者RGB888格式的视频数据,这两部分均用verilog代码模块实现,代码位置如下:
在这里插入图片描述

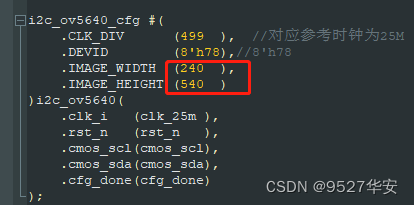

其中摄像头配置为分辨率240x540,如下:
在这里插入图片描述
摄像头采集模块支持RGB565和RGB888格式的视频输出,可由参数配置,如下:
在这里插入图片描述
RGB_TYPE=0输出本RGB565格式;
RGB_TYPE=1输出本RGB888格式;
设计选择RGB565格式;

静态彩条

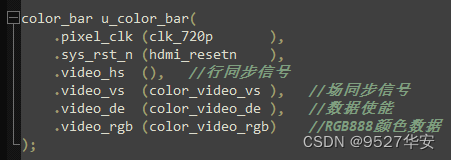

静态彩条可配置为不同分辨率的视频,视频的边框宽度,动态移动方块的大小,移动速度等都可以参数化配置,我这里配置为辨率240x540,动态彩条模块代码位置和顶层接口和例化如下:
在这里插入图片描述
在这里插入图片描述

视频拼接算法

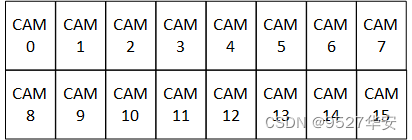

视频拼接方案如下:
在这里插入图片描述
输出屏幕分辨率为1920X1080;
输入摄像头分辨率为240X540;
16路输入刚好可以占满整个屏幕;
多路视频的拼接显示原理如下:
在这里插入图片描述
以把 2 个摄像头 CAM0 和 CAM1 输出到同一个显示器上为列,为了把 2 个图像显示到 1 个显示器,首先得搞清楚以下关系:
hsize:每 1 行图像实际在内存中占用的有效空间,以 32bit 表示一个像素的时候占用内存大小为 hsize4;
hstride:用于设置每行图像第一个像素的地址,以 32bit 表示一个像素的时候 v_cnt
hstride4;
vsize:有效的行;
因此很容易得出 cam0 的每行第一个像素的地址也是 v_cnt
hstride4;
同理如果我们需要把 cam1 在 hsize 和 vsize 空间的任何位置显示,我们只要关心 cam1 每一行图像第一个像素的地址,可以用以下公式 v_cnt
hstride*4+offset;
uifdma_dbuf 支持 stride 参数设置,stride 参数可以设置输入数据 X(hsize)方向每一行数据的第一个像素到下一个起始像素的间隔地址,利用 stride 参数可以非常方便地摆放输入视频到内存中的排列方式。
关于uifdma_dbuf,可以参考我之前写的文章点击查看:FDMA实现视频数据三帧缓存
根据以上铺垫,每路摄像头缓存的基地址如下:
CAM0:ADDR_BASE=0x80000000;
CAM1:ADDR_BASE=0x80000000+(1920-240X1)X4;
CAM2:ADDR_BASE=0x80000000+(1920-240X2)X4;
CAM3:ADDR_BASE=0x80000000+(1920-240X3)X4;
CAM4:ADDR_BASE=0x80000000+(1080-540)X1920X4;
CAM5:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X1)X4;
CAM6:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X2)X4;
CAM7:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X3)X4;
CAM8:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X4)X4;
CAM9:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X5)X4;
CAM10:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X6)X4;
CAM11:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X7)X4;
CAM12:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X8)X4;
CAM13:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X9)X4;
CAM14:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X10)X4;
CAM15:ADDR_BASE=0x80000000+(1080-540)X1920X4+(1920-240X11)X4;
地址设置完毕后基本就完事儿了;

图像缓存

经常看我博客的老粉应该都知道,我做图像缓存的套路是FDMA,他的作用是将图像送入DDR中做3帧缓存再读出显示,目的是匹配输入输出的时钟差和提高输出视频质量,关于FDMA,请参考我之前的博客,博客地址:点击直接前往
这里16路视频拼接时,调用8路FDMA进行缓存,具体讲就是每一路视频调用1路FDMA;
调用16路FDMA,其中15路配置为写模式,因为这15路视频在这里只需要写入DDR3,读出是由另一个FDMA完成,配置如下:
在这里插入图片描述
另外1路FDMA配置为读写模式,因为16路视频需要同时一并读出,配置如下:
在这里插入图片描述
视频拼接的关键点在于16路视频在DDR3中缓存地址的不同,16路FDMA的写地址以此为:
第0路视频缓存写基地址:0x80000000;
第1路视频缓存写基地址:0x800003c0;
第2路视频缓存写基地址:0x80000780;
第3路视频缓存写基地址:0x80000b40;
第4路视频缓存写基地址:0x80000f00;
第5路视频缓存写基地址:0x800012c0;
第6路视频缓存写基地址:0x80001680;
第7路视频缓存写基地址:0x80001a40;
第8路视频缓存写基地址:0x803f4800;
第9路视频缓存写基地址:0x803f4bc0;
第10路视频缓存写基地址:0x803f4f80;
第11路视频缓存写基地址:0x803f5340;
第12路视频缓存写基地址:0x803f5700;
第13路视频缓存写基地址:0x803f5ac0;
第14路视频缓存写基地址:0x803f5e80;
第15路视频缓存写基地址:0x803f6240;
视频缓存读基地址:0x80000000;

视频输出

视频从FDMA读出后,经过VGA时序模块和HDMI发送模块后输出显示器,代码位置如下:
在这里插入图片描述
VGA时序配置为1920X1080,HDMI发送模块采用verilog代码手写,可以用于FPGA的HDMI发送应用,关于这个模块,请参考我之前的博客,博客地址:点击直接前往

4、vivado工程详解

开发板FPGA型号:Xilinx–Kintex7–xc7k325tffg676-2;
开发环境:Vivado2019.1;
输入:OV5640摄像头或动态彩条,分辨率240x540;
输出:HDMI,1080P分辨率下的16块240x540有效区域显示;
工程作用:FPGA纯verilog实现16路视频拼接显示;

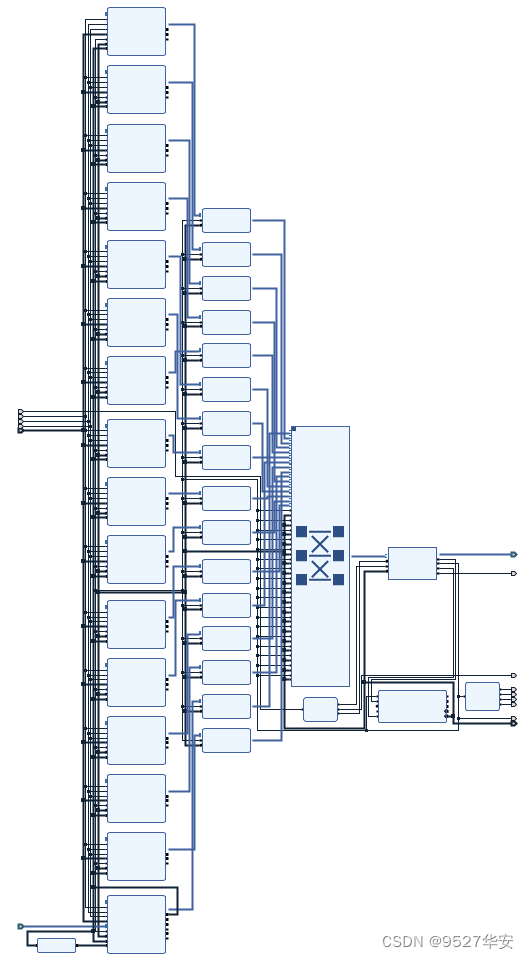

工程BD如下:
在这里插入图片描述

因为这里用了16路FDMA,15路配置为只写模式,另一路配置为读写模式;

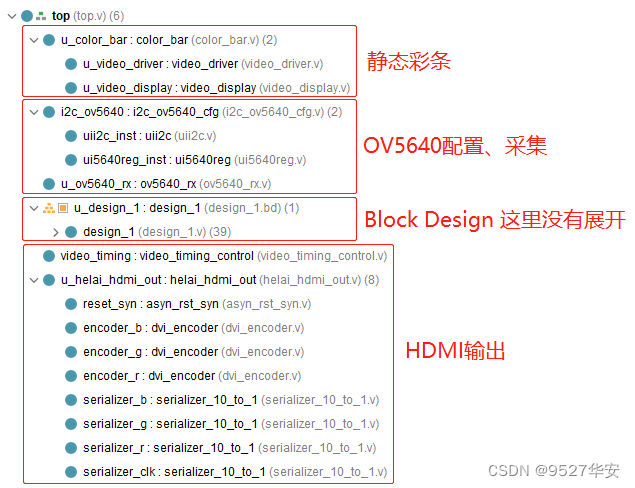

工程代码架构如下:
在这里插入图片描述

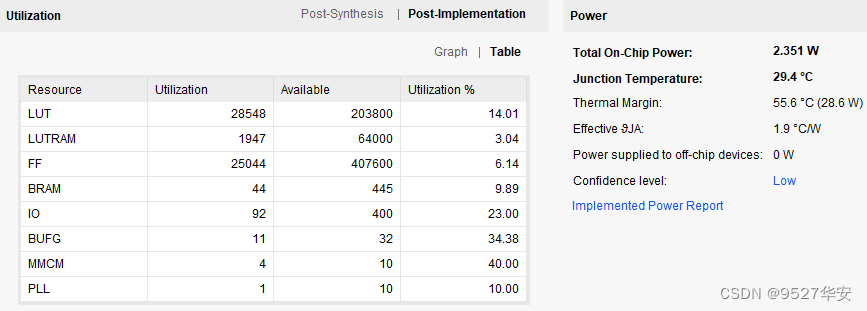

工程的资源消耗和功耗如下:
在这里插入图片描述

5、工程移植说明

vivado版本不一致处理

1:如果你的vivado版本与本工程vivado版本一致,则直接打开工程;
2:如果你的vivado版本低于本工程vivado版本,则需要打开工程后,点击文件–>另存为;但此方法并不保险,最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本;
在这里插入图片描述
3:如果你的vivado版本高于本工程vivado版本,解决如下:
在这里插入图片描述
打开工程后会发现IP都被锁住了,如下:
在这里插入图片描述
此时需要升级IP,操作如下:
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致,则需要更改FPGA型号,操作如下:
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP,升级IP的方法前面已经讲述了;

其他注意事项

1:由于每个板子的DDR不一定完全一样,所以MIG IP需要根据你自己的原理图进行配置,甚至可以直接删掉我这里原工程的MIG并重新添加IP,重新配置;
2:根据你自己的原理图修改引脚约束,在xdc文件中修改即可;
3:纯FPGA移植到Zynq需要在工程中添加zynq软核;

9、上板调试验证并演示

静态演示

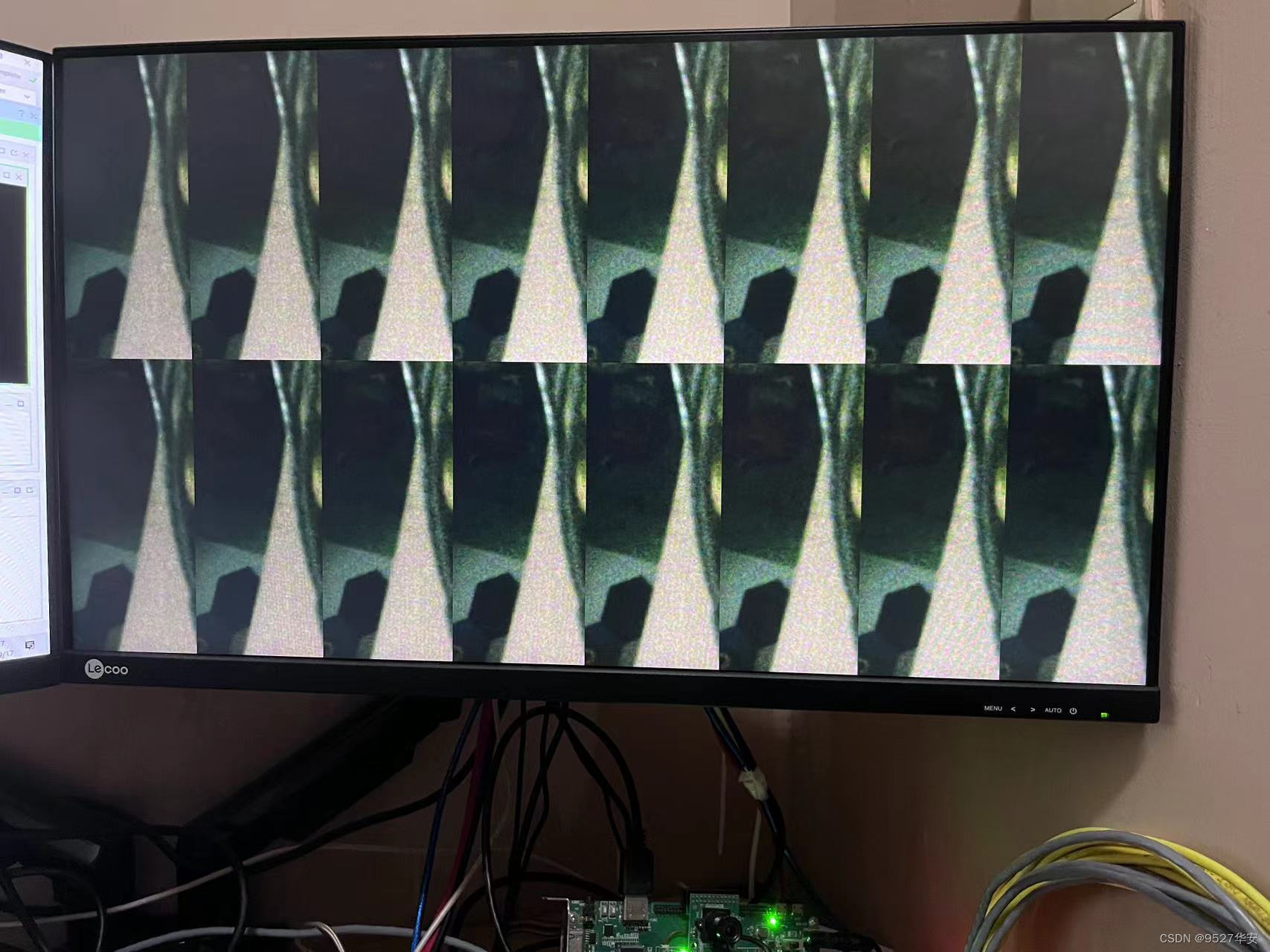

16路ov5640摄像头240x540拼接输出效果如下:
在这里插入图片描述

动态演示

动态视频演示如下:

FPGA-16路视频拼接

10、福利:工程源码获取

福利:工程代码的获取
代码太大,无法邮箱发送,以某度网盘链接方式发送,
资料获取方式:私,或者文章末尾的V名片。
网盘资料如下:
在这里插入图片描述

工程源码和技术支持请联系微信:
微信名片
