1、前言

对于Zynq和Microblaze的用户而言，要想实现图像缓存输出，多半要使用Xilinx推荐的VDMA方案，该方案目前来说稳定可靠，但并非完美，本文就是要去掉VDMA直接实现于Zynq和Microblaze的图像缓存输出；

2、VDMA的不便之处

就目前而言，VDMA有如下不便之处：

1：需要将视频转为AXI4-Stream流，无论是自己用fifo转还是使用官方的Video In to AXI4-Stream IP转，无疑都增加了资源消耗，对资源紧张的FPGA不宜，再者也加大了FPGA开发难度，对于刚入门的兄弟而言望而却步，最后，Video In to AXI4-Stream这个 IP也是个黑箱，出了问题排查问题太繁琐；
2：需要SDK配置，跑个VDMA还要打开SDK去调用官方库函数进行一大堆配置，无疑是烦，加之有些做硬件的兄弟c语言水平跟我一样菜，根本就搞不定嵌入式C，只想安安心心地干点儿FPGA的活儿就这么难吗？哈哈。。。
3：VDMA输出还要调用Video Time Controller和AXI4-Stream to Video
Out这两个IP才能实现AXI4-Stream视频流到VGA时序的转换，实属费力又不讨好，还是同样的问题，增加资源消耗，黑箱操作，出了问题排查太繁琐；

3、FDMA取代VDMA实现视频缓存输出

前面的文章大量使用过FDMA，但都是讲图像缓存至FPGA的DDR，这次用FDMA将图像缓存至Zynq器件PS端的DDR，FDMA具有以下优势：

1：不需要将输入视频转为AXI4-Stream流；节约资源，开发难度低；
2：不需要SDK配置，不要要会嵌入式C，纯FPGA开发者的福音；
3：看得到的源码，不存在黑箱操作问题；

关于FDMA三帧缓存，请参考我之前写的文章点击查看：FDMA三帧缓存方案
这里，我们将FDMA做了修改，使得输入分辨率由原来的参数类型变为输入类型，这样的好处是方便配置；
FDMA与Zynq的PS端DDR图像缓存大体架构如下：

就这么简单的实现了Zynq系列PL与PS交互的图像缓存方案；

4、Vivado工程详解

开发板：Xilinx Zynq7100开发板；
开发环境：Vivado2019.1；
输入：Ov5640摄像头，分辨率1280x720；
输出：HDMI，分辨率1920x1080；
工程架构如下：

整个处理过程Zynq的PS端仅仅提供了一个时钟给到PL端而已，其他任何事儿没干，够简单了吗？正因为PS端除了时钟外啥事儿没干，所以在SDK里只需要跑一个Hello Word死循环就足矣；而且还是官方自己生成的Hello Word，根本不需要写任何c语言代码，玩儿zyqn就这么简单。。。

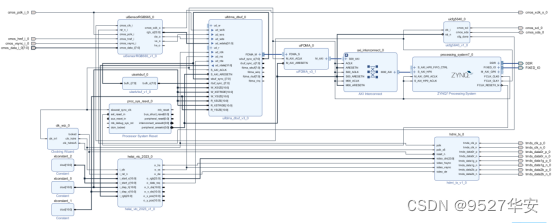

工程BD如下：

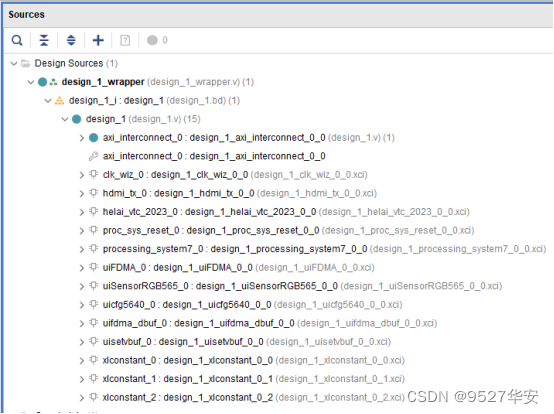

导出硬件后的代码架构如下：

SDK代码如下：真的就只有Hello Word；

int main()
{
    init_platform();
    print("Hello World\n\r");
    cleanup_platform();
    return 0;
}

• 1
• 2
• 3
• 4
• 5
• 6
• 7

5、上板调试验证并演示

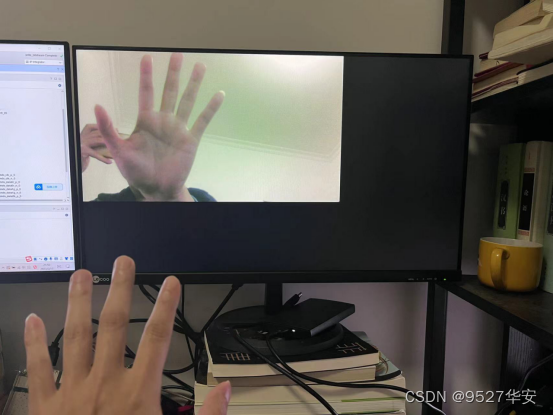

静态演示如下：

6、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

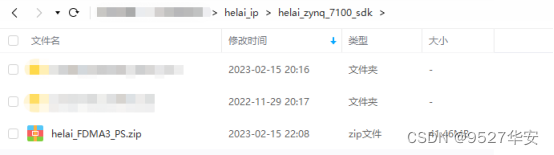

网盘资料如下：
