前言

在CSDN写博客传播FPGA开发经验已经一年多了，帮助了不少人，也得罪了不少人，有的人用我的代码赢得了某些比赛、得到了心仪的offer，也有的人天天骂我，anyway，哪怕只要还能帮助一个即将毕业的学生找到工作，哪怕只要还能帮助一个工程师解决项目开发的燃眉之急，我做的事情还是有意义的，今天，我要重磅推出个人高端FPGA图像处理开发板，我将之命名为“鲲叔1号”；

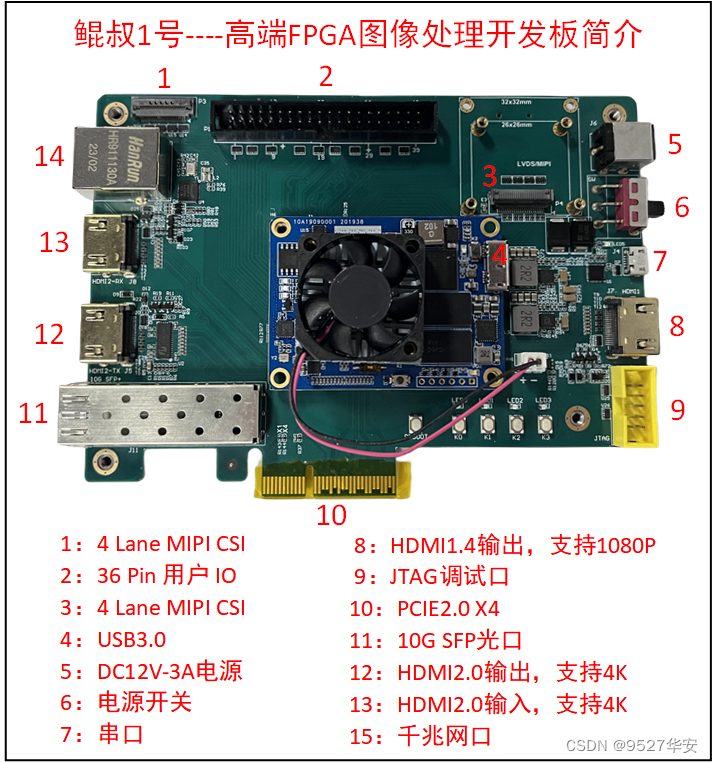

鲲叔1号----FPGA开发板

鲲叔1号----个人高端FPGA图像处理开发板简介如下：

核心板描述

FPGA型号：Xilinx–Kintex7–xc7k325tffg676-2；
时钟：5P49V5901芯片分出1路200M差分时钟、156.25M差分时钟、125M差分时钟、148.5M差分时钟，另外有一颗有源单端时钟晶振输出一路25M单端时钟；
内存：4片DDR3，4Gb内存；
闪存：MX25L25645GM2I-10G；
USB3.0：CYUSB3014-BZXI，已固化好，可直接用；

接口描述

目前市面上常见的FPGA开发板板载的图像接口几乎如下：
DVP接口的ov5640、ov7725等，最高只能支持到1080P的HDMI；
这类的开发板价格相对便宜，但只能玩玩儿，没有工程使用价值，难以想象，什么样的不怕死的公司会用ov5640摄像头这样的东西做产品。。。

鲲叔1号则不同，板载两路 4 lane mipi csi 接口，可以对接如下本人提供的MIPI摄像头：
索尼的IMX327摄像头；
索尼的IMX334摄像头；
索尼的IMX577摄像头；
索尼的IMX577摄像头；
索尼的IMX390摄像头；
。。。。后续更新

1路 HDMI 1.4 输出接口，支持1920x1080@60Hz，作为普通开发使用；
1路 HDMI 2.0 输入接口，支持4K，作为高端开发使用；
1路 HDMI 2.0 输出接口，支持4K，作为高端开发使用；
1路 USB 3.0 输出接口，支持1920x1080@60Hz，作为UVC开发使用；
1路千兆网口，作为UDP和TCP网络开发使用；
1路10G SFP光口，作为高速接口开发使用；
1路串口，作为简单的人机交互使用；
PCIE2.0 X4接口，作为高端PCIE开发使用；
1路JTAG下载口，配套有Xilinx下载器；
1路DC-12V-3A电源口，配套有电源适配器；

总体来说，接口相当高端和丰富，全网与之接口相似的FPGA开发板价格没有低于八千人民币的；

配套例程源码描述

配套例程开发是一个陆陆续续的过程，我提供的配套例程一定是上班验证的、具有工程项目价值的、性价比超高的例程，低端的例程我不会提供在这块开发板上；目前计划开发并提供的历程源码如下：
IMX327的MIPI解码HDMI输出例程；
IMX327的MIPI解码USB3.0 UVC输出例程；
IMX327的MIPI解码PCIE输出例程；
IMX327的MIPI解码图像缩放PCIE输出例程；
IMX327的MIPI解码图像缩放拼接PCIE输出例程；
IMX327的MIPI解码图像缩放HDMI输出例程；
IMX327的MIPI解码图像缩放拼接HDMI输出例程；
IMX327的MIPI解码图像缩放千兆网UDP网络输出例程；
IMX327的MIPI解码图像缩放拼接千兆网UDP网络输出例程；
IMX327的MIPI解码图像缩放万兆网UDP网络输出例程；
IMX327的MIPI解码图像缩放拼接万兆网UDP网络输出例程；
IMX327的MIPI解码GTX的SFP光口输出例程；
IMX327的MIPI解码图像缩放GTX的SFP光口输出例程；
IMX327的MIPI解码图像缩放拼接GTX的SFP光口输出例程；

AR0135全局曝光工业相机采集HDMI输出例程；
AR0135全局曝光工业相机图像缩放HDMI输出例程；
AR0135全局曝光工业相机图像缩放拼接HDMI输出例程；
AR0135全局曝光工业相机PCIE输出例程；
AR0135全局曝光工业相机图像缩放PCIE输出例程；
AR0135全局曝光工业相机图像缩放拼接PCIE输出例程；
AR0135全局曝光工业相机图像缩放千兆网UDP网络输出例程；
AR0135全局曝光工业相机图像缩放拼接千兆网UDP网络输出例程；
AR0135全局曝光工业相机图像缩放万兆网UDP网络输出例程；
AR0135全局曝光工业相机图像缩放拼接万兆网UDP网络输出例程；
AR0135全局曝光工业相机图像缩放USB3.0 UVC输出例程；
AR0135全局曝光工业相机GTX的SFP光口输出例程；
AR0135全局曝光工业相机图像缩放GTX的SFP光口输出例程；
AR0135全局曝光工业相机图像缩放拼接GTX的SFP光口输出例程；

HDMI 4K 发送输出例程；
HDMI 4K 输入输出环通例程；
IMX327的MIPI解码图像缩放HDMI 4K 发送输出例程；
AR0135全局曝光工业相机图像缩放HDMI 4K 发送输出例程；

千兆网UDP环通例程；
万兆网UDP环通例程；
千兆网TCP服务器环通例程（此例程太高端，需另外付费）；
千兆网TCP客户端环通例程（此例程太高端，需另外付费）；
万兆网TCP客户端环通例程（此例程太高端，需另外付费）；
万兆网TCP服务器环通例程（此例程太高端，需另外付费）；

配套服务描述

购买开发板后提供硬件如下：
开发板 X1；
下载器 X1；
电源适配器 X1；
IMX327 MIPI相机 X2（选配）；
AR0135全局曝光工业相 X2（选配）；

提供软件服务如下：
提供上述的一套工程源码例程，高端的需另外付费；
技术支持答疑服务；

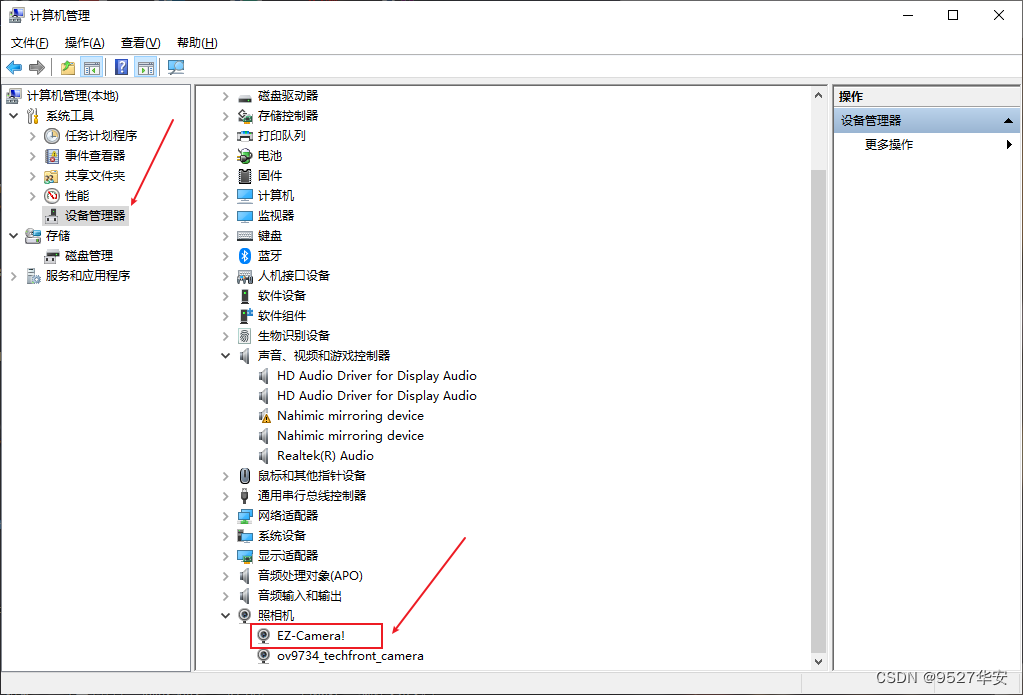

开发板发货前，会将P4口的IMX327输入MIPI解码后USB3.0输出的例程烧录到FLASH中，用户拿到板子后，上电即可测试；
本博自己的测试视频如下：

开发板获取

获取方式：私，或者文章末尾的V名片。
