还搞不懂回流和重绘嘛！

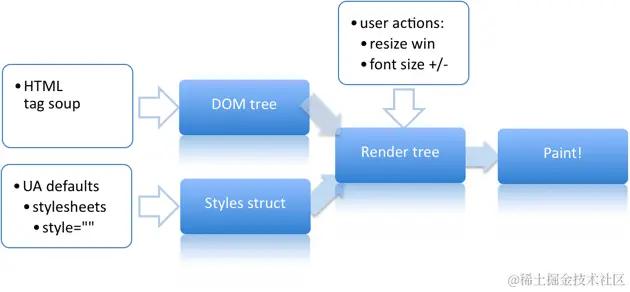

浏览器渲染机制


  • 浏览器将下载好的HTML源码解析成DOM树，根节点是（documentElement）
  • 浏览器解析CSS，忽略掉无法识别的CSS代码，CSS代码包括浏览器默认样式、开发者的CSS文件还有嵌入HTML的style属性里的样式。
  • 构造渲染树（render tree）。渲染树不同于DOM树，它能够获取到节点样式，仅包含需要渲染的节点，任何不可见的元素（display:none，）都不会出现在渲染树中。另外如果一个

    标签内有多行元素，在渲染树中每行都会看做是一个节点。

  • 渲染树构造完成后浏览器就可以在屏幕上绘制界面了。

渲染机制例子

  • HTML源码
    html
    复制代码
    <html>
  <head>
  <title>Beautiful pagetitle>
  head>
  <body>

  <p>
      Once upon a time there was
      a looong paragraph...
  p>

  <div style="display: none">
      Secret message
  div>

  <div><img src="..." />div>
  ...

  body>
html>
  • DOM树
    text
    复制代码
    documentElement (html)
  head
      title
  body
      p
          [text node]

      div
          [text node]

      div

      ...
  • 渲染树
    text
    复制代码
    root (RenderView)
  body
      p
          line 1
          line 2
          line 3
          ...

      div

  ...

回流和重绘（reflow&repaint）

首先可以确定的是网页肯定至少有一次布局和绘制，除非是一个空白页面。

什么是回流和重绘

  • 部分或全部渲染树需要重新验证，节点大小需要重新计算，这称之为回流（reflow,relayout）。至少有一次回流发生，即页面的初始布局。
  • 页面部分因为样式的改变而需要更新修改结果，比如说背景颜色、字体颜色、可见性（visibility:hidden），页面可见的更新称之为重绘。

什么会触发回流和重绘

  • 增加、删除、修改节点
  • 隐藏DOM节点：使用display:none（回流并重绘）；使用visibility:hidden（仅重绘，因为没有布局大小上的改变）
  • 移动等动画作用于DOM节点
  • 添加样式表，并修改样式
  • 用户操作比如放缩窗口大小、修改字体大小、滑动滚动条。

例子：

javascript
复制代码
var bstyle = document.body.style; // 缓存

bstyle.padding = "20px"; // 回流，重绘
bstyle.border = "10px solid red"; // 回流，重绘

bstyle.color = "blue"; // 仅仅重绘，没有位置大小改变
bstyle.backgroundColor = "#fad"; // 重绘

bstyle.fontSize = "2em"; // 回流，重绘

// 创建新元素 - 回流，重绘
document.body.appendChild(document.createTextNode('dude!'));

如何减少回流和重绘

因为除了一些必要的回流和重绘，其他的回流和重绘是不必要甚至是非常浪费资源的，因此我们要尽量避免这种回流和重绘，那么如何避免呢？

浏览器的自动优化

浏览器为回流和重绘设置一个队列，队列里面保存需要修改的内容，浏览器可以批量处理。时间达到限制或者改变数目达到限制，多次引起回流的改变可以绑定成一个，这样只有一次回流。

但有一些改变或请求可以强制浏览器清空队列并执行重绘，如下：

  • offsetTop,offsetLeft,offsetWidth,offsetHeight（只读，当前元素和最近relative祖先元素的left距离，当前元素的可见高度）
  • scrollTop,scrollLeft,scrollWidth,scrollHeight
  • clientTop,clientLeft,clienWidth,clientHeight
  • getComputedStyle(),或者currentStyle in IE

因为浏览器必须返回给你这些变量的最新的值，因此浏览器必须清空修改队列，并执行相应的更新操作。

常用避免策略

  • 不要独立地单独修改样式，修改class或者修改cssText属性
    javascript
    复制代码
      // bad
  var left = 10,
      top = 10;
  el.style.left = left + "px";
  el.style.top  = top  + "px";

  // better
  el.className += " theclassname";

  // 或者动态计算

  // better
  el.style.cssText += "; left: " + left + "px; top: " + top + "px;";
  • 不要在动态的DOM树上批量修改
    • 用一个临时进行修改，最终将修改的变量加入到DOM树中。
    • 克隆准备修改的节点，在克隆节点上修改，然后替换原来的节点
    • 隐藏原来的节点（display:none，1次回流，1次重绘），在这个节点上进行批量修改，重新显示这个节点（1次回流，1次重绘）。
  • 不要频繁计算样式，不要让浏览器的队列频繁刷新执行修改，比如不要在循环中使用上面提到的那些变量。应该使用一个缓存变量暂时存储。
    javascript
    复制代码
      // no-no!
  for(big; loop; here) {
      el.style.left = el.offsetLeft + 10 + "px";
      el.style.top  = el.offsetTop  + 10 + "px";
  }

  // better
  var left = el.offsetLeft,
      top  = el.offsetTop
      esty = el.style;
  for(big; loop; here) {
      left += 10;
      top  += 10;
      esty.left = left + "px";
      esty.top  = top  + "px";
  }
  • 通常来说，可以考虑当前的修改会让渲染树进行多少计算，然后针对性的进行优化。

    比如说将一个准备进行动画的节点设为postion:absolute使之成为的子节点，这就不会影响大量的其他节点

总结

  • 渲染树是DOM树的可见部分
  • 渲染树的重新计算叫做回流
  • 重新计算后将修改绘制在屏幕上叫做重绘
  • 回流一定重绘
  • 重绘不一定回流
  • 需要批量修改样式时使用临时变量，或使目标节点暂时脱离渲染树，或使目标节点减少在渲染树上和其他节点的关系，这样可以一定程度减少回流和重绘
