1、前言

FPGA实现SDI视频编解码现状；
目前FPGA实现SDI视频编解码有两种方案：一是使用专用编解码芯片，比如典型的接收器GS2971，发送器GS2972，优点是简单，比如GS2971接收器直接将SDI解码为并行的YCrCb422，GS2972发送器直接将并行的YCrCb422编码为SDI视频，缺点是成本较高，可以百度一下GS2971和GS2972的价格；另一种方案是使用FPGA逻辑资源部实现SDI编解码，利用Xilinx系列FPGA的GTP/GTX资源实现解串，利用Xilinx系列FPGA的SMPTE SDI资源实现SDI编解码，优点是合理利用了FPGA资源，GTP/GTX资源不用白不用，缺点是操作难度大一些，对FPGA开发者的技术水平要求较高。有意思的是，这两种方案在本博这里都有对应的解决方案，包括硬件的FPGA开发板、工程源码等等。本设计采用GS2971芯片解码方案；

FPGA实现PCIE数据传输现状；
目前基于Xilinx系列FPGA的PCIE通信架构主要有以下2种，一种是简单的、傻瓜式的、易于开发的、对新手友好的XDMA架构，该架构对PCIE协议底层做了封装，并加上了DMA引擎，使得使用的难度大大降低，加之Xilinx提供了配套的Windows和Linux系统驱动和上位机参考源代码，使得XDMA一经推出就让工程师们欲罢不能；另一种是更为底层的、需要设计者有一定PCIE协议知识的、更易于定制化开发的7 Series Integrated Block for PCI Express架构，该IP实现的是PCIe 的物理层、链路层和事务层，提供给用户的是以 AXI4-stream 接口定义的TLP 包，使用该IP 核，需要对PCIe 协议有清楚的理解，特别是对事务包TLP报文格式；本设计采用第一种方案，使用XDMA的中断模式实现PCIE通信；本架构既有简单的测速实验，也有视频采集应用；

工程概述

本设计使用Xilinx系列FPGA为平台，调用Xilinx官方的XDMA方案搭建基中断模式下的PCIE3.0视频传输；需要注意的是，并不是所有FPGA都支持PCIE3.0，以Xilinx为例，只有Virtex7及其以上或者UltraScale系列高端FPGA才支持；低端FPGA只能支持到PCIE2.0，关于PCIE2.0的设计方案，可以参考我博客主页，有丰富案例；输入源为一个3G-SDI相机或者HDMI转3G-SDI盒子，也可以使用SD-SDI或者HD-SDI相机，因为本设计是三种SDI视频自适应的；同轴的SDI视频通过同轴线连接到GS2971转接板，GS2971解码芯片将同轴串行的SDI视频解码为并行的BT1120格式视频，至此，SDI视频解码操作已经完成，可以进行常规的图像处理操作了；然后使用纯verilog实现的BT1120转RGB模块实现视频格式转换后输出RGB888视频；然后使用自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像缓存，缓存介质为板载DDR4；每当缓存一帧视频完毕，就发起一次用户中断给XDMA，XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，XDMA再从DDR4中读取一帧视频并通过PCIE3.0总线发送给QT上位机，QT上位机接收并显示当前采集的视频；本博客提供1套工程源码，具体如下：

工程源码1

开发板FPGA型号为Xilinx–>Kintex UltraScale–xcku060-ffva1156-2-i；输入源为一个3G-SDI相机或者HDMI转3G-SDI盒子，也可以使用SD-SDI或者HD-SDI相机，因为本设计是三种SDI视频自适应的；同轴的SDI视频通过同轴线连接到GS2971转接板，GS2971解码芯片将同轴串行的SDI视频解码为并行的BT1120格式视频，至此，SDI视频解码操作已经完成，可以进行常规的图像处理操作了；然后使用纯verilog实现的BT1120转RGB模块实现视频格式转换后输出RGB888视频；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后使用本博主常用的FDMA图像缓存架构将视频写入板载DDR3中做4帧缓存；每当缓存一帧视频完毕，就发起一次用户中断操作，用户中断通过中断模块发送给XDMA；XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，该过程同样由中断模块转发，XDMA再从DDR3中读取当前一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的视频；输出视频分辨率为1280x720@60Hz；板载PCIE为8 Lane的PCIE3.0；单Lane线速率配置为8GT/s；由此形成Sensor+XDMA+PCIE3.0+QT的高端架构；该工程适用于PCIE接口的视频采集卡应用；

本文详细描述了FPGA实现SDI视频缩放转PCIE3.0传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的PCIE方案

我的主页有PCIE通信专栏，该专栏基于XDMA的轮询模式实现与QT上位机的数据交互，既有基于RIFFA实现的PCIE方案，也有基于XDMA实现的PCIE方案；既有简单的数据交互、测速，也有应用级别的图像采集传输，以下是专栏地址：
点击直接前往
此外，我的主页有中断模式的PCIE通信专栏，该专栏基于XDMA的中断模式实现与QT上位机的数据交互，以下是专栏地址：
点击直接前往
此外，还有基于RIFFA架构的PCIE通信专栏，以下是专栏地址：
点击直接前往

本博已有的 SDI 编解码方案

我的博客主页开设有SDI视频专栏，里面全是FPGA编解码SDI的工程源码及博客介绍；既有基于GS2971/GS2972的SDI编解码，也有基于GTP/GTX资源的SDI编解码；既有HD-SDI、3G-SDI，也有6G-SDI、12G-SDI等；专栏地址链接如下：
点击直接前往

本博客方案的PCIE2.0版本

本博客详细描述了FPGA实现SDI视频缩放转PCIE3.0传输的设计方案，但并不是所有FPGA都支持PCIE3.0，对于低端FPGA而言，PCIE2.0或许具有更多应用场景，恰好之前写过一篇PCIE2.0方案，设计基本与本片博客一样，只是XDMA配置的PCIE版本不一样，感兴趣的可以查看之前的博客，博客链接如下：
点击直接前往

本博客方案的RIFFA版本

本文详细描述了FPGA实现SDI视频缩放转PCIE3.0传输的设计方案，但并不是所有FPGA都支持PCIE3.0，对于低端FPGA而言，PCIE2.0或许具有更多应用场景，恰好之前写过一篇PCIE2.0方案，设计基本与本片博客一样，但是没有使用XDMA方案，而使用传输效率更高的RIFFA方案，感兴趣的可以查看之前的博客，博客链接如下：
点击直接前往

本博已有的FPGA图像缩放方案

我的主页目前有FPGA图像缩放专栏，改专栏收录了我目前手里已有的FPGA图像缩放方案，从实现方式分类有基于HSL实现的图像缩放、基于纯verilog代码实现的图像缩放；从应用上分为单路视频图像缩放、多路视频图像缩放、多路视频图像缩放拼接；从输入视频分类可分为OV5640摄像头视频缩放、SDI视频缩放、MIPI视频缩放等等；以下是专栏地址：
点击直接前往

3、PCIE基础知识扫描

PCIe 总线架构与以太网的 OSI 模型类似，是一种分层协议架构，分为事务层(Transaction Layer)、数据链路层(Data Link Layer) 和物理层(Physical Layer)。这些层中的每一层都分为两部分：一部分处理出站（要发送的）信息，另一部分处理入站（接收的）信息，如下图：

事务层
事务层的主要责任是事务层包 TLP(Transaction Layer Packet)的组装和拆卸。事务层接收来自 PCIe 设备核心层的数据，并将其封装为 TLP。TLP 用于传达事务，例如读取和写入，以及确定事件的类型。事务层还负责管理 TLP 的基于信用的流控制。每个需要响应数据包的请求数据包都作为拆分事务实现。每个数据包都有一个唯一标识符，该标识符使响应数据包可以定向到正确的始发者。数据包格式支持不同形式的寻址，具体取决于事务的类型（内存、I/O、配置和消息）。数据包可能还具有诸如 No Snoop、Relaxed Ordering 和基于 ID 的排序（IDO）之类的属性。事务层支持四个地址空间：包括三个 PCI 地址空间（内存、I/O 和配置）并添加消息空间。该规范使用消息空间来支持所有先前 PCI 的边带信号，例如中断、电源管理请求等，作为带内消息事务。

数据链路层
数据链路层充当事务层和物理层之间的中间阶段。数据链路层的主要职责包括链路管理和数据完整性，包括错误检测和错误纠正。数据链路层的发送方接受事务层组装的 TLP，计算并应用数据保护代码和 TLP序列号，以及将它们提交给物理层以在链路上传输。接收数据链路层负责检查接收到的 TLP 的完整性，并将它们提交给事务层以进行进一步处理。在检测到 TLP 错误时，此层负责请求重发 TLP，直到正确接收信息或确定链路失败为止。数据链路层还生成并使用用于链路管理功能的数据包。为了将这些数据包与事务层（TLP）使用的数据包区分开，当指代在数据链路层生成和使用的数据包时，将使用术语“数据链路层数据包（DLLP）”。

物理层
PCIe 总线的物理层为 PCIe 设备间的数据通信提供传送介质，为数据传送提供可靠的物理环境。物理层包括用于接口操作的所有电路，包括驱动器和输入缓冲器、并行至串行和串行至并行转换、PLL 和阻抗匹配电路。它还包括与接口初始化和维护有关的逻辑功能。物理层以实现特定的格式与数据链路层交换信息。该层负责将从数据链路层接收的信息转换为适当的序列化格式，并以与连接到链路另一端的设备兼容的频率和通道宽度在 PCI Express 链路上传输该信息。物理层是 PCIe 体系结构最重要，也是最难以实现的组成部分（该层对用户透明，开发 PCIe 程序时无需关心）。PCIe 总线的物理层定义了 LTSSM (Link Training and Status State Machine)状态机，PCIe 链路使用该状态机管理链路状态，并进行链路训练、链路恢复和电源管理。PCIe 总线使用端到端的连接方式，在一条PCIe 链路的两端只能各连接一个设备，这两个设备互为数据发送端和数据接收端。由于 PCIe 是支持全双工通信的，所以发送端和接收端中都含有TX (发送逻辑) 和RX (接收逻辑)。在PCIe 总线的物理链路的一个数据通路(Lane) 中，有两组差分信号，共4 根信号线组成。其中发送端的TX 与接收端的RX 使用一组差分信号连接，该链路也被称为发送端的发送链路，也是接收端的接收链路；而发送端的RX 与接收端的TX 使用另一组差分信号连接，该链路也被称为发送端的接收链路，也是接收端的发送链路。一个PCIe 链路可以由多个Lane 组成。目前PCIe 链路可以支持1、2、4、8、12、16 和32 个Lane，即×1、×2、×4、×8、×12、×16 和×32 宽度的PCIe 链路。每一个Lane 上使用的总线频率与PCIe 总线使用的版本相关。

4、工程详细设计方案

工程设计原理框图

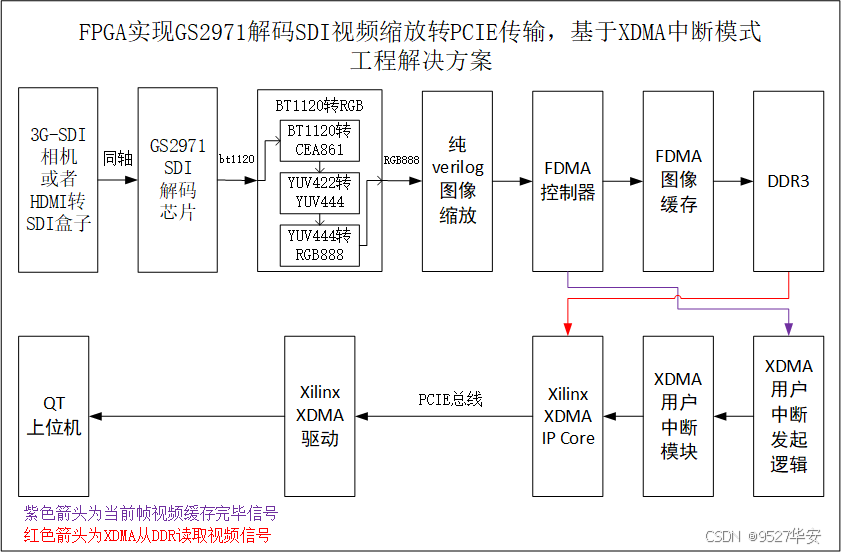

工程设计原理框图如下：

SDI 输入设备

SDI 输入设备可以是SDI相机，代码兼容HD/SD/3G-SDI三种模式；SDI相机相对比较贵，预算有限的朋友可以考虑用HDMI转SDI盒子模拟SDI相机，这种盒子某宝一百块左右；当使用HDMI转SDI盒子时，输入源可以用笔记本电脑，即用笔记本电脑通过HDMI线连接到HDMI转SDI盒子的HDMI输入接口，再用SDI线连接HDMI转SDI盒子的SDI输出接口到FPGA开发板，如下：

GS2971芯片

本设计采用GS2971芯片解码SDI，GS2971不需要软件配置，硬件电阻上下拉即可完成配置，本设计配置为输出BT1120格式视频，当然，你在设计电路时也可以配置为输出CEA861格式视频；GS2971硬件架构如下，提供PDF格式原理图：

BT1120转RGB

BT1120转RGB模块的作用是将SMPTE SD/HD/3G SDI IP核解码输出的BT1120视频转换为RGB888视频，它由BT1120转CEA861模块、YUV422转YUV444模块、YUV444转RGB888三个模块组成，该方案参考了Xilinx官方的设计；BT1120转RGB模块代码架构如下：

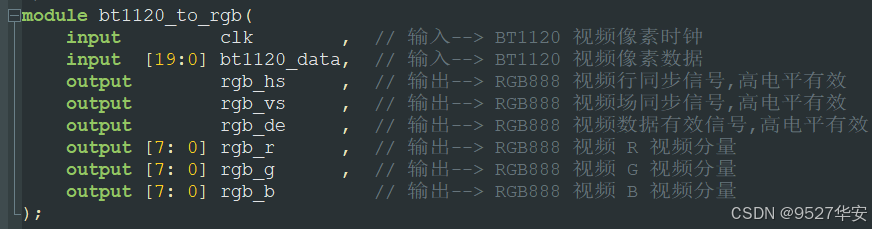

BT1120转RGB模块顶层接口如下：

纯Verilog图像缩放模块详解

本设计的图像缩放模块使用纯Verilog方案，功能框图如下，由跨时钟FIFO、插值+RAM阵列构成，跨时钟FIFO的目的是解决跨时钟域的问题，比如从低分辨率视频放大到高分辨率视频时，像素时钟必然需要变大，这是就需要异步FIFO了，插值算法和RAM阵列具体负责图像缩放算法层面的实现；

插值算法和RAM阵列以ram和fifo为核心进行数据缓存和插值实现，设计架构如下：

依据上图，图像缩放模块内部核心是例化了4个双口RAM，作用是缓存4行图像，以得到4个临近的像素，以此为基础做线性插值；如果是做图像放大操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中插入更多的像素点来扩大分辨率；如果是做图像缩小操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中删除更多的像素点来缩小分辨率；此外，前面描述的工作是实时的、整幅图像全部扫描式的进行，所以需要对RAM的读写操作进行精准控制；

图像缩放模块代码架构如下：模块的例化请参考工程源码的顶层代码；

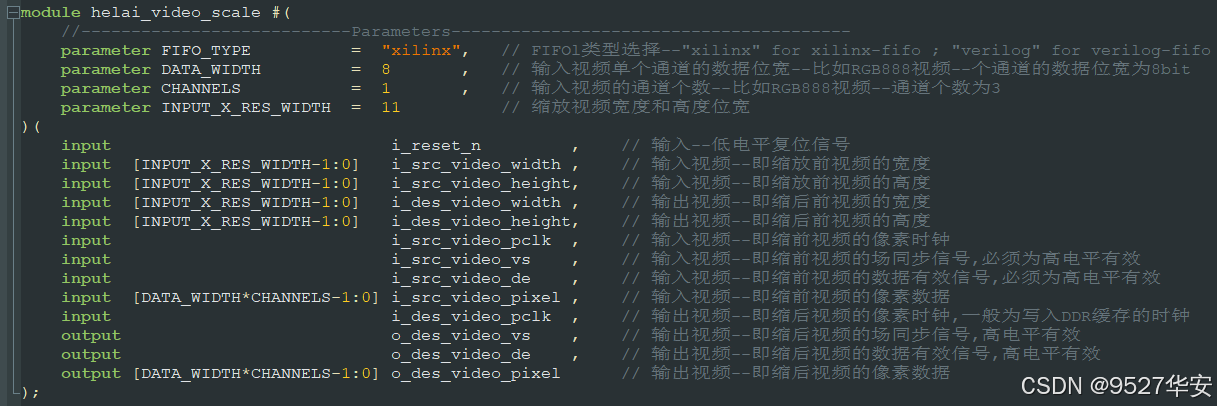

图像缩放模块FIFO的选择可以调用工程对应的vivado工具自带的FIFO IP核，也可以使用纯verilog实现的FIFO，可通过接口参数选择，图像缩放模块顶层接口如下：

FIFO_TYPE选择原则如下：
1：总体原则，选择"xilinx"好处大于选择"verilog"；
2：当你的FPGA逻辑资源不足时，请选"xilinx"；
3：当你图像缩放的视频分辨率较大时，请选"xilinx"；
4：当你的FPGA没有FIFO IP或者FIFO IP快用完了，请选"verilog"；
5：当你向自学一下异步FIFO时，，请选"verilog"；
6：不同FPGA型号对应的工程FIFO_TYPE参数不一样，但选择原则一样，具体参考代码；

2种插值算法的整合与选择
本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；
具体选择参数如下：

input  wire i_scaler_type //0-->bilinear;1-->neighbor

• 1

通过输入i_scaler_type 的值即可选择；

输入0选择双线性插值算法；
输入1选择邻域插值算法；

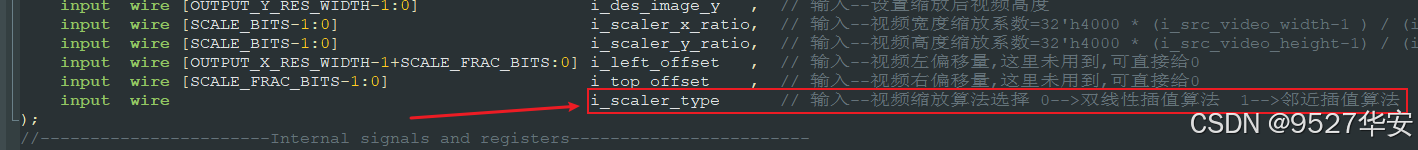

代码里的配置如下：

纯Verilog图像缩放模块使用（重点阅读）

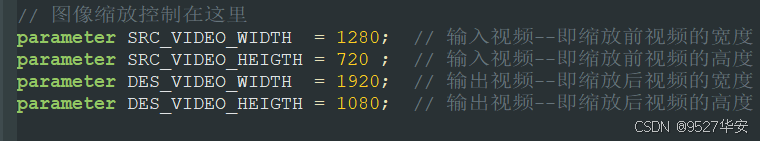

图像缩放模块使用非常简单，顶层代码里设置了四个参数，举例如下：

上图是将输入视频分辨率从1280x720缩放为1920x1080；

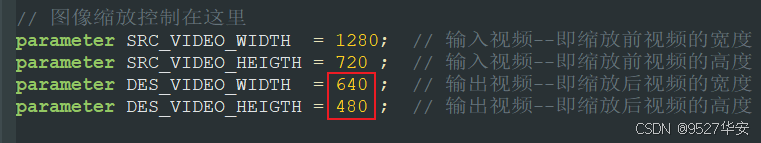

如果你想将输入视频分辨率从1280x720缩放为640x480；
则只需修改为如下：

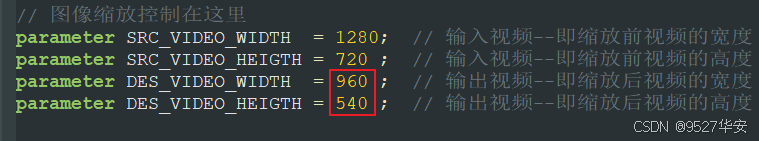

再比如你想将输入视频分辨率从1280x720缩放为960x540；
则只需修改为如下：

当然，需要修改的不仅仅这一个地方，FDMA的配置也需要相应修改，详情请参考代码，但我想要证明的是，图像缩放模块使用非常简单，你都不需要知道它内部具体怎么实现的，上手就能用；

在本博主这里，想要实现图像缩放，操作就是这么无脑简单，就该两个参数就能搞定貌似高大上的双线性插值图像缩放，这种设计、这种操作、这种工程源码，你还喜欢吗？

FDMA图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR3中，由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR3中写入M个像素，写N次即可完成1帧图像的缓存，本设计只用到了FDMA控制器的写功能，FDMA控制器IP配置如下：

FDMA图像缓存架构在Block Design中如下：

XDMA配置及使用

根据Xilinx官方手册，XDMA框图如下：

由图可知，XDMA封装了Integrated Block for PCI Express IP，不仅完成了事务层的组包解包，还添加了完整的 DMA 引擎；
XDMA 一般情况下使用AXI4 接口，AXI4 接口可以加入到系统总线互联，适用于大数据量异步传输，而且通常情况下使用 XDMA 都会使用到 BRAM 或 DDR 内存；AXI4-Stream 接口适用于低延迟数据流传输。XDMA 允许在主机内存和 DMA 子系统之间移动数据。它通过对包含有关要传输的数据的源、目标和数量的信息的“描述符”进行操作来实现此目的。这些直接内存传输既可以用于主机到卡（Host to Card，H2C）的传输，也可以用与卡到主机（Card to Host，C2H）的传输。可以将 DMA 配置为由所有通道共享一个 AXI4 Master 接口，或者为每个启用的通道提供一个 AXI4-Stream 接口。内存传输是基于每个通道的描述符链接列表指定的，DMA 从主机内存和进程中获取这些链接列表。诸如描述符完成和错误之类的事件通过中断来发出信号。XDMA 还提供多达 16 条用户中断线，这些中断线会向主机生成中断。本设计需要配置为中断模式；如下图：

本设计XDMA线速率配置为8GT/s，这是PCIE3.0标准，如下：

XDMA详情参考《AXI Bridge for PCI Express Gen3 Subsystem Product Guide（PG194）》；XDMA在Block Design中如下：

XDMA中断模块

XDMA中断模块和XDMA IP配合使用，XDMA中断模块主要执行两个任务，一是获取XDMA的状态，输出用户中断使能信号，以指示用户此时可以发起中断，该任务通过AXI_Lite接口与XDMA连接，其从机地址受PC端软件控制；二是转发用户中断给XDMA，当用户侧检测到XDMA处于可接受中断状态时，用户逻辑可以发起中断，XDMA中断模块将此中断转发给XDMA IP；将模块直接拖入Block Design中，显示如下：

用户中断发起逻辑

每当FDMA缓存一帧视频完毕，就通知用户中断发起逻辑发起一次用户中断操作，中断号几位当前缓存视频帧的帧号；用户中断通过中断模块发送给XDMA；XDMA收到用户中断后通知QT上位机发起一次XDMA读数据操作，该过程同样由中断模块转发，XDMA再从DDR3中读取当前一帧视频并通过PCIE总线发送给QT上位机，QT上位机接收并显示当前采集的视频；核心代码如下：

Windows版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Windows下XDMA驱动安装；

Windows下驱动安装步骤如下：友情提示，Windows下驱动秩序安装一次即可；

第一步：使系统禁用签名并进入测试模式，方法如下：

也可百度其他方法实现上述目的，完成后电脑屏幕右下角应有如下显示：

第二步：定位到驱动目录下，提供Windows7和Windows10两个版本驱动，由于我的电脑选择Windows10，如下：

单击鼠标右键安装即可，如下：



第三步：下载FPGA工程bit到FPGA开发板，然后重启电脑，打开我的电脑–>管理–>设备管理器，应看到如下设备：

Linux版本XDMA驱动安装

提供Windows和Linux系统驱动，本章节介绍Linux下XDMA驱动安装；

Linux下驱动安装步骤如下：友情提示，Linux下，每次下载FPGA bit后都需要重启电脑才能安装驱动；

进入到Linux驱动目录下，一次执行以下两条指令即可安装，如下：
• 驱动编译终端指令：make -j8
•驱动安装终端指令：sudo insmod xdma.ko

QT上位机

提供Linux和Win10版本的QT上位机，位置如下：

以Win10版本为例，源码位置如下：

以Win10版本下，可以点击已经编译好的QT软件直接运行，位置如下：

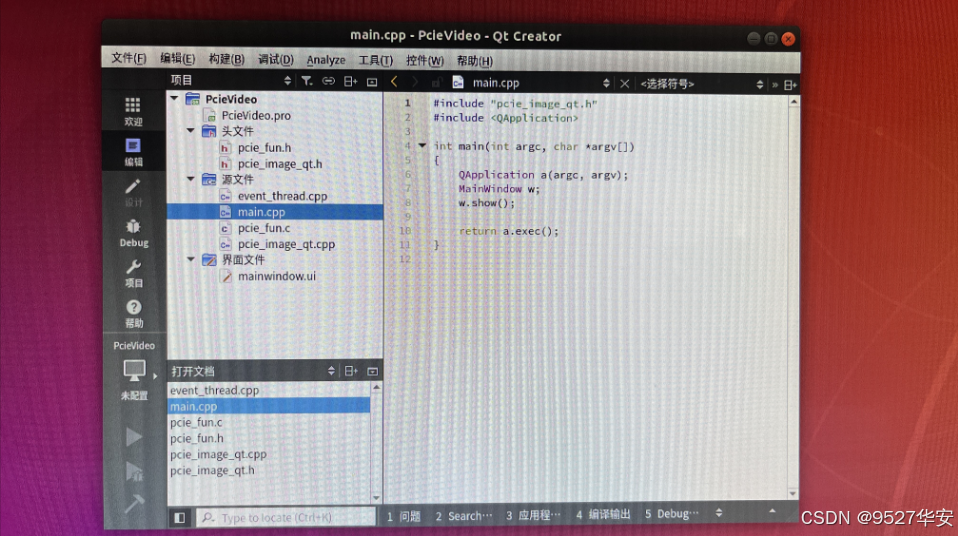

Linux下必须先安装QT软件，然后打开QT工程才能运行，如下：

QT上位机运行效果如下：

工程源码架构

工程Block Design设计如下：

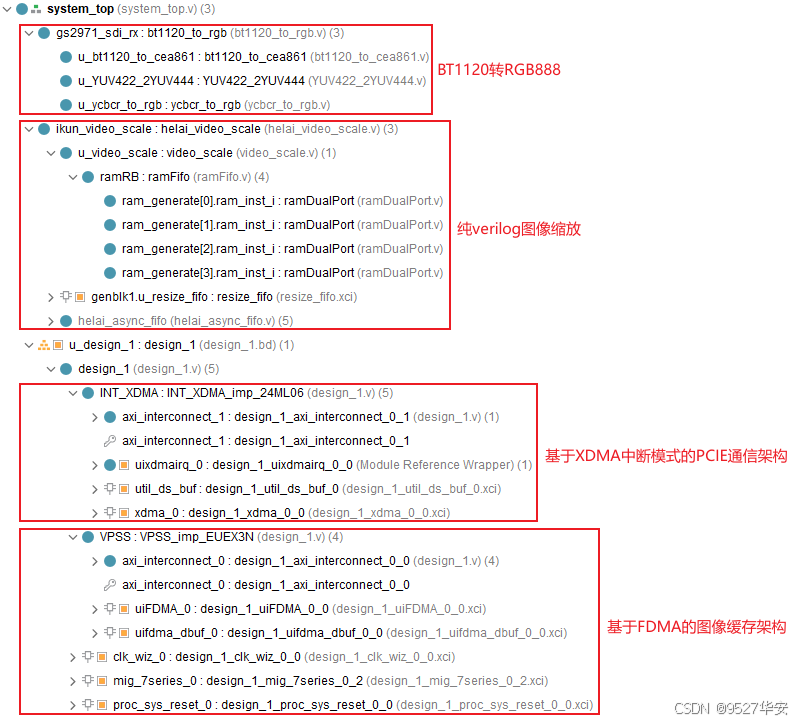

工程综合后的工程源码架构如下：

Vivado工程注意事项

Vivado工程需要配合修改过的Xilinx官方XDMA驱动和QT上位机一起使用，所以Vivado工程必须做到以下几点：
1：XDMA中的AXI4_Lite基地址必须设为0x44A00000，这是XDMA驱动修改的规定，感兴趣的可以去看驱动源码，配置如下；

2：MIG的DDR基地址必须从0x00000000开始，这是QT上位机代码的规定，感兴趣的可以去看QT源码，配置如下；

PCIE上板调试注意事项

1：必须先安装本博提供的XDMA驱动，详情请参考第4章节的《XDMA驱动及其安装》，Windows版本驱动只需安装一次；
2：Windows版本下载FPGA工程bit后需要重启电脑，电脑才能识别到XDMA驱动；程序固化后也需要重启电脑；Linux版本每次载FPGA工程bit后都需要重启电脑，都需要安装XDMA驱动；
3：FPGA板卡插在主机上后一般不需要额外供电，如果你的板子元器件较多功耗较大，则需要额外供电，详情咨询开发板厂家，当然，找我买板子的客户可以直接问我；
4：PCIE调试需要电脑主机，但笔记本电脑理论上也可以外接出来PCIE，详情百度自行搜索一下，电脑主机PCIE插槽不方便操作时可以使用延长线接出来，某宝有卖；

5、vivado工程源码1详解–>KU060，3G-SDI输入转PCIE3.0输出

开发板FPGA型号为Xilinx–>Kintex UltraScale–xcku060-ffva1156-2-i
FPGA开发环境：Vivado2019.1；
QT开发环境：VS2015 + Qt 5.12.10；
输入：3G-SDI相机或HDMI转SDI盒子，分辨率1920x1080@60Hz；
输出：PCIE3.0，分辨率1280x720@60Hz；
SDI视频解码方案：GS2971芯片方案；
图像缩放方案：自研纯Verilog图像缩放；
图像缩放实例：1920x1080缩放到1280x720；
图像缓存方案：FDMA图像缓存+DDR4颗粒+图像4帧缓存；
PCIE底层方案：Xilinx XDMA，8GT/s单lane线速率；
PCIE详情：PCIE3.0版本，X8，8GT/s单lane线速率；
实现功能：FPGA实现SDI视频缩放转PCIE3.0传输；
工程作用：此工程目的是让读者掌握FPGA实现SDI视频缩放转PCIE3.0传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第4章节的《工程源码架构》小节内容；

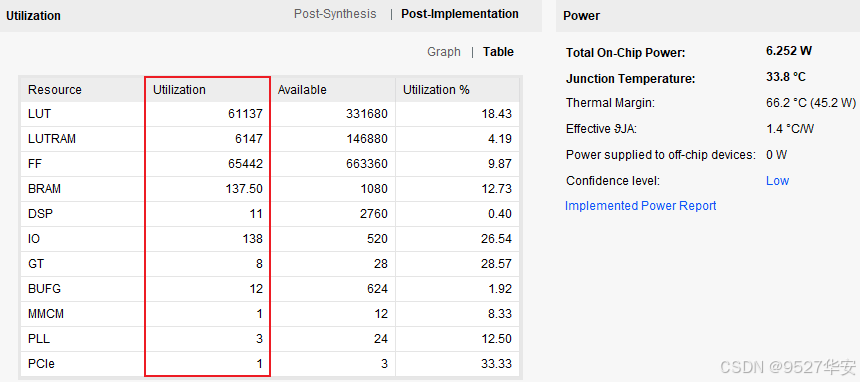

工程的资源消耗和功耗如下：

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

准备工作

需要准备的器材如下：
SDI相机或者HDMI转SDI盒子；
FPGA开发板，没有开发板可以找本博提供；
带PCIE卡槽的电脑主机；
我的开发板了连接如下：

SDI视频缩放转PCIE输出效果演示

11、工程代码获取

代码太大，无法邮箱发送，以某网盘链接方式发送，

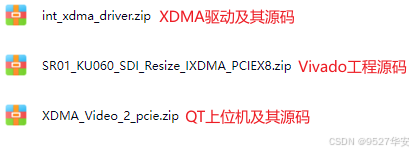

网盘资料如下：
