1、前言

PCIE（PCI Express）采用了目前业内流行的点对点串行连接，比起 PCI 以及更早期的计算机总线的共享并行架构，每个设备都有自己的专用连接，不需要向整个总线请求带宽，而且可以把数据传输率提高到一个很高的频率，达到 PCI 所不能提供的高带宽，是目前各行业高速接口的优先选择方向，具有很高的实用价值和学习价值；

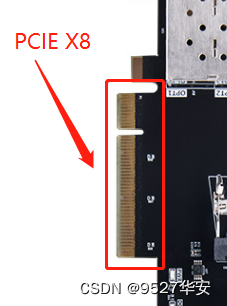

本设计使用Xilinx官方的XDMA方案搭建基于Xilinx系列FPGA的PCIE通信平台，该方案只适用于Xilinx系列FPGA，一并提供了XDMA的安装驱动和QT上位机源代码，省去了使用XDMA繁琐的驱动寻找和上位机软件开发的不知所措，并以搭建好vivado工程，省去了不知道如何使用XDMA的尴尬，使得PCIE的使用变得简单易上手，而不用关心其复杂的PCIE协议；由于我的开发板只支持PCIE X8，所以提供的代码是PCIE X8架构，若需要PCIE X1、 X2、 X8、 X16、 X32的朋友，可自行修改本工程，也可关注我，我会实时发布新的工程。
在这里插入图片描述
本工程实现基础的PCIE测速试验上进行了修改，实时采集AD9226数据，缓存DDR3后，通过PCIE发送给QT上位机显示程序显示；属于FPGA图像采集领域的高端项目。。。

本文详细描述了基于XDMA搭建PCIE实时采集AD9226数据设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的高速接口和数据采集传输领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、我已有的PCIE方案

我的主页有PCIE通信专栏，既有基于RIFFA实现的PCIE方案，也有基于XDMA实现的PCIE方案；既有简单的数据交互、测速，也有应用级别的图像采集传输，以下是专栏地址：
点击直接前往

3、PCIE理论

这部分可自行百度或csdn或知乎学习理论知识，其实用了XDMA，已经不太需要直到PCIE复杂的协议和理论了。。。

4、总体设计思路和方案

总体设计思路和方案如下：

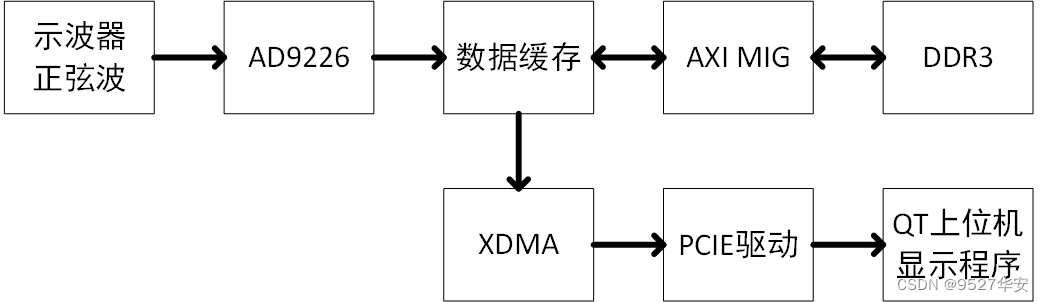

在这里插入图片描述
PCIe 通信例程由三部分组成：FPGA 端程序、PCIe 卡驱动、PCIe 上位机测试程序：
FPGA 端工程：负责建立与 PCIe 通信需具备的 FPGA 框架，PCIe 通信协议的构建；
PCIe 驱动：负责上位机测试程序与 PCIe 卡的数据交换；
PCIe 上位机测试程序：此处时PCIe 显示；

视频输入：示波器产生正弦波模拟输入源；
数据缓存：使用AXI4总线实现了AD数据读写DDR3，此处做了3帧缓存；
输出2：PCIE X8；
QT测速上位机：提供源代码和可执行程序，发开版本为QT5.6.2；

5、vivado工程详解

开发板FPGA型号：Xilinx–xc7k325tffg900-2；
开发环境：Vivado2019.1；
输入：AD9226；

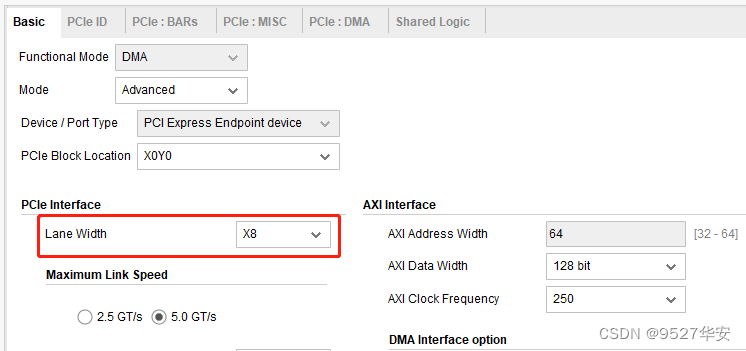

输出：PCIE X8；
应用：QT上位机显示试验；
工程BD如下：

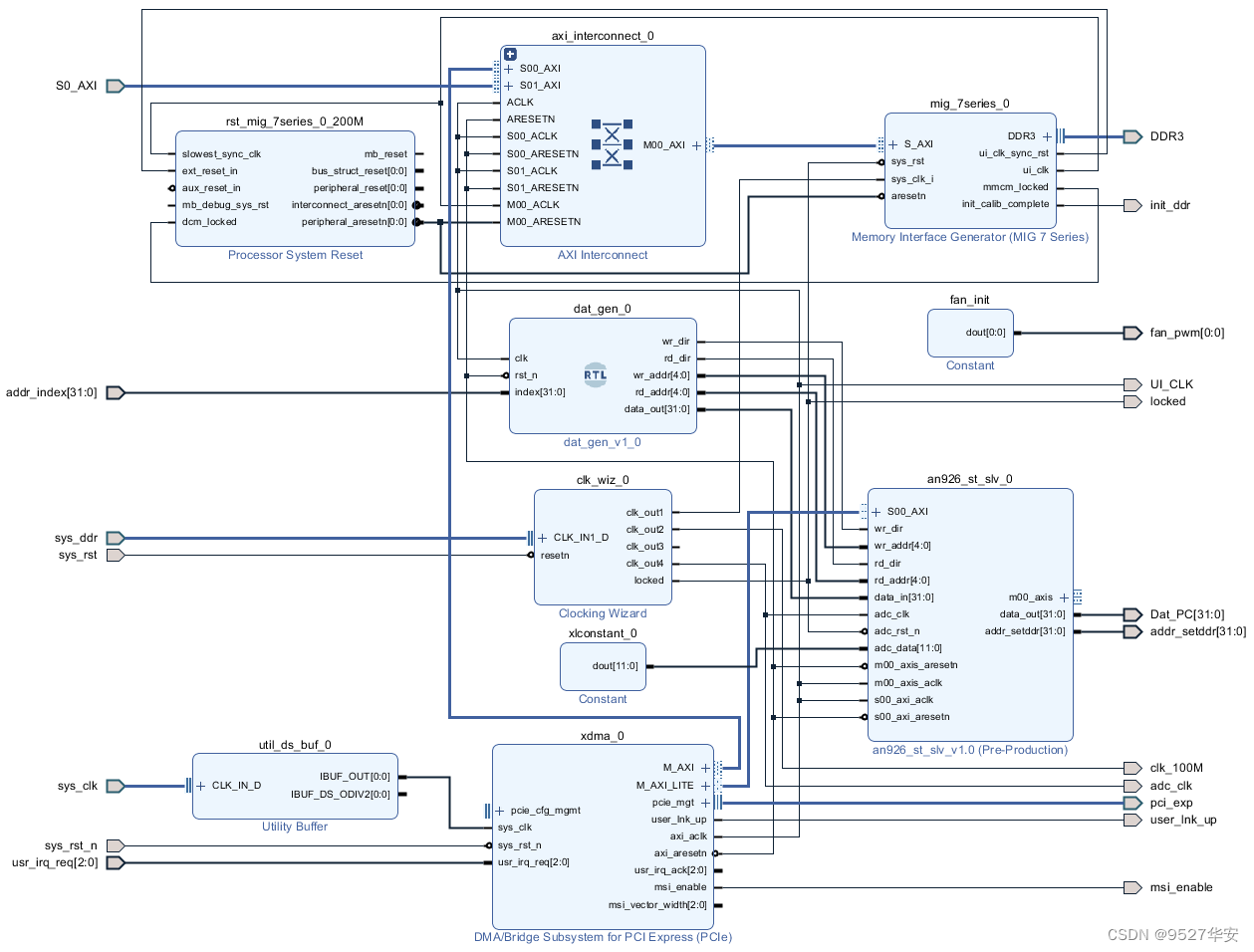

在这里插入图片描述

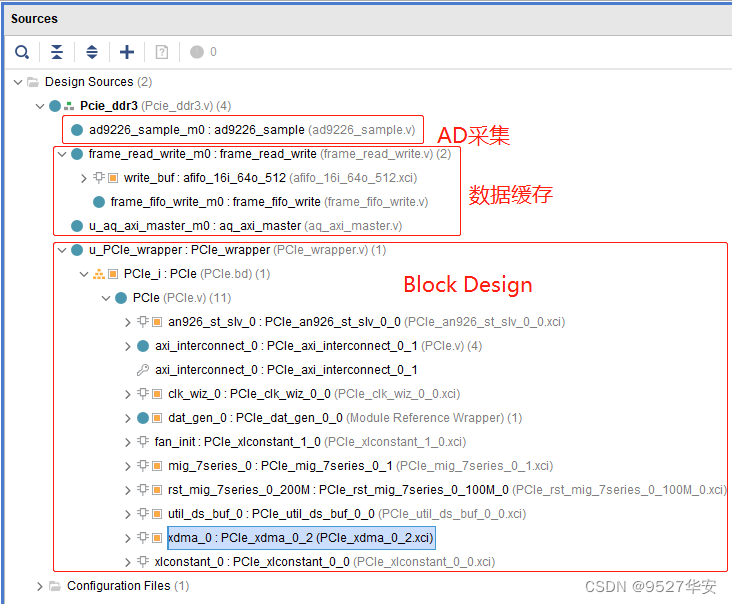

综合后的代码架构如下：

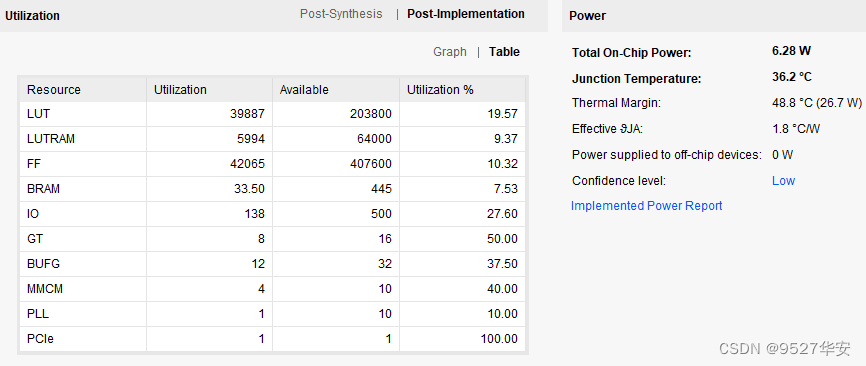

综合编译完成后的FPGA资源消耗和功耗预估如下：

6、驱动安装

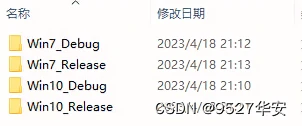

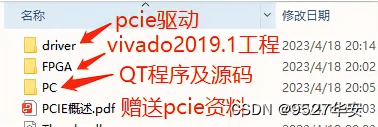

提供提供Win系统驱动，目录如下：

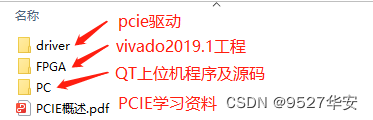

在这里插入图片描述

驱动的具体安装教程请参考我之前的文章：点击直接前往

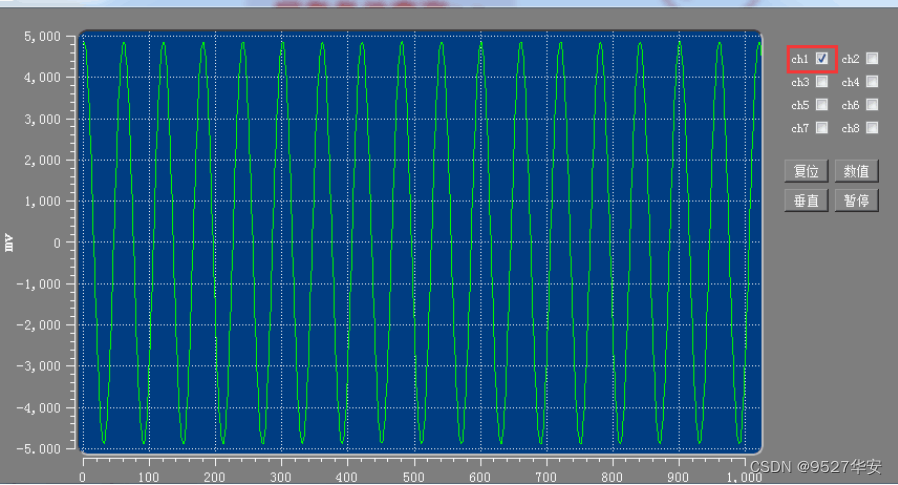

7、QT上位机软件

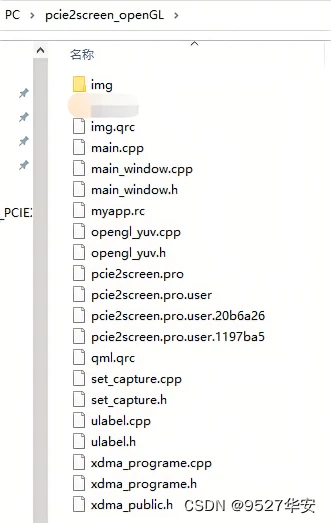

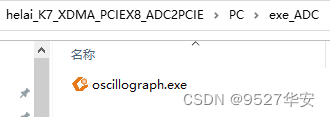

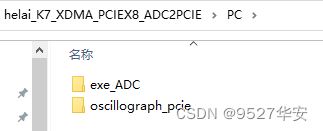

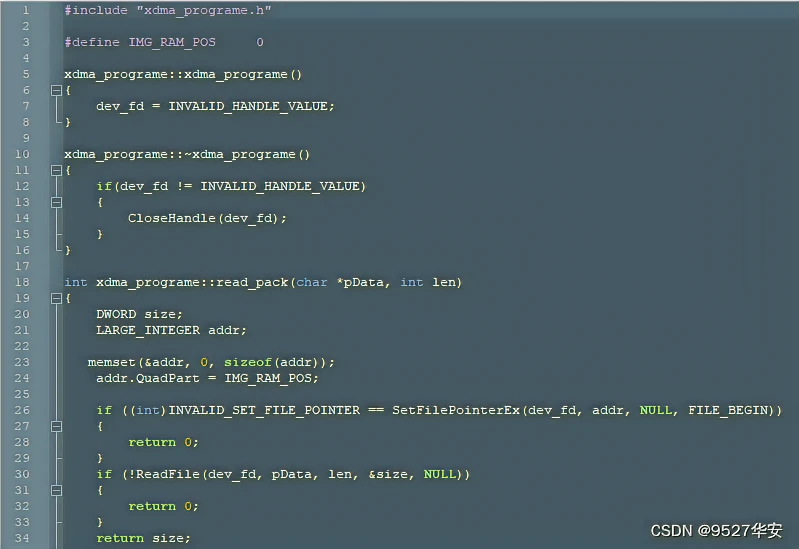

QT测速上位机：提供源代码和可执行程序，发开版本为QT5.6.2；位置如下：
在这里插入图片描述

8、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
在这里插入图片描述
3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：
