1、前言

FPGA实现SFP光口视频编解码现状；
目前基于Xilinx系列FPGA的SFP光口视频编解码主要有以下几种，Artix7系列的GTP、Kintex7系列的GTX、更高端FPGA器件的GTH、GTY、GTV、GTM等，线速率越来越高，应用场景也越来越高端；编码方式也是多种多样，有8b/10b编解码、64b/66b编解码、HDMI编解码、SDI编解码等等；本设计采用7系列的GTH作为高速接口、8b/10b编解码的方式实现SFP光口视频编解码；

工程概述

本设计使用Xilinx Virtex7系列FPGA为平台，实现GTP 8b/10b编解码视频传输；视频输入源为板载的HDMI输入接口，如果你的FPGA开发板没有视频输入接口，或者你的手里没有摄像头时，可以使用FPGA逻辑实现的动态彩条模拟输入视频，代码里通过parametr参数选择视频源，默认使用HDMI输入；FPGA首先对HDMI编解码芯片进行i2c初始化配置，然后采集HDMI输入视频；然后使用自研的、纯verilog实现的、支持任意比例缩放的图像缩放模块实现对输入视频的图像缩放操作；然后缩放视频送入视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH IP核实现视频8b/10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH IP核实现视频8b/10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入数据对齐模块，实现错位数据对齐；然后数据送入视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR3；然后Native视频时序控制FDMA从DDR3中读取视频并同步输出RGB888视频流；然后使用silicom9134专用芯片实现RGB视频流转HDMI差分视频信号；最后用显示器显示视频即可；针对市场主流需求，本博客设计并提供1套工程源码，具体如下：

工程源码1

开发板FPGA型号为Xilinx–>Virtex7–690T–xc7vx690tffg1761-3；输入视频为HDMI视频，用笔记本电脑模拟，笔记本电脑通过HDMI线连接FPGA开发板的HDMI输入接口，板载的silicom9011芯片实现HDMI视频解码，FPGA使用纯Verilog实现的i2c总线对silicom9011进行初始化配置，分辨率配置为1920x1080@60Hz，输出RGB888视频给FPGA；然后使用自研、纯verilog实现的、支持任意比例缩放的图像缩放模块，将输入视频由1920x1080缩放为1280x720；然后缩放视频送入视频组包模块，将视频的每一行打上包头包尾标记以包的形式输出，以便接收方进行有效识别；让后调用Xilinx官方的GTH IP核实现视频8b/10b编码和数据串化，将并行数据串化为高速串行差分信号，线速率设置为5Gbps，编码后的视频通过板载的SFP光口的光纤输出；然后用板载的SFP光口的光纤接收视频，然后送入Xilinx官方的GTH IP核实现视频8b/10b解码和数据解串，将差分高速串行信号解为并行数据；然后数据送入数据对齐模块，实现错位数据对齐；然后数据送入视频解包模块，实现每一行的视频包头包尾拆解，并生成对应的场同步信号和数据有效信号输出；然后使用本博主常用的FDMA图像缓存架构对采集视频做图像3帧缓存，缓存介质为板载DDR3；然后Native视频时序控制FDMA从DDR3中读取视频并同步输出RGB888视频流；然后使用silicom9134专用芯片实现RGB视频流转HDMI差分视频信号，输出分辨率为1280x720@60Hz；由此形成Sensor+图像缩放+高速接口+光编码+HDMI的高端架构；该工程适用于SFP光口的视频采集卡（光端机）应用；

本博客详细描述了FPGA基于Aurora 8b/10b编解码架构实现GTH光口视频缩放传输的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

我这里已有的FPGA图像缩放方案

我的主页目前有FPGA图像缩放专栏，改专栏收录了我目前手里已有的FPGA图像缩放方案，从实现方式分类有基于HSL实现的图像缩放、基于纯verilog代码实现的图像缩放；从应用上分为单路视频图像缩放、多路视频图像缩放、多路视频图像缩放拼接；从输入视频分类可分为OV5640摄像头视频缩放、SDI视频缩放、MIPI视频缩放等等；以下是专栏地址：
点击直接前往

3、工程详细设计方案

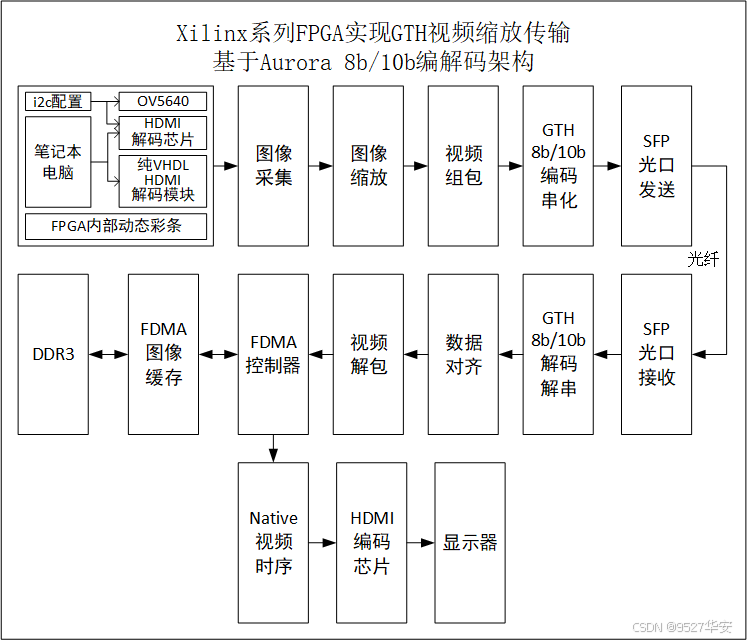

工程设计原理框图

工程设计原理框图如下：

HDMI 输入

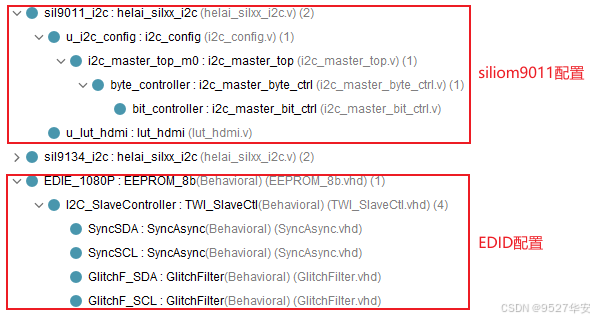

输入源为板载的HDMI输入接口或动态彩条，分辨率为1920x1080@60Hz，使用笔记本电脑接入HDMI输入接口，以模拟输入Sensor；HDMI解码方案为芯片解码，使用Silcom9011，可将输入的HDMI视频解码为RGB888视频；FPGA纯verilog实现的i2c配置模块完成对Silcom9011芯片的配置，分辨率配置为1920x1080@60Hz；Silcom9011的i2c配置代码如下：

可以通过Sensor模块的顶层参数配置，默认选择Sensor输入；Sensor模块如下：

SENSOR_TYPE=0；则输出HDMI接口采集的视频；
SENSOR_TYPE=1；则输出动态彩条的视频；
整个模块代码架构如下：

纯Verilog图像缩放模块详解

本设计的图像缩放模块使用纯Verilog方案，功能框图如下，由跨时钟FIFO、插值+RAM阵列构成，跨时钟FIFO的目的是解决跨时钟域的问题，比如从低分辨率视频放大到高分辨率视频时，像素时钟必然需要变大，这是就需要异步FIFO了，插值算法和RAM阵列具体负责图像缩放算法层面的实现；

插值算法和RAM阵列以ram和fifo为核心进行数据缓存和插值实现，设计架构如下：

依据上图，图像缩放模块内部核心是例化了4个双口RAM，作用是缓存4行图像，以得到4个临近的像素，以此为基础做线性插值；如果是做图像放大操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中插入更多的像素点来扩大分辨率；如果是做图像缩小操作，就以这4个临近的像素为基准，以线性插值为算法，在原图像中删除更多的像素点来缩小分辨率；此外，前面描述的工作是实时的、整幅图像全部扫描式的进行，所以需要对RAM的读写操作进行精准控制；

图像缩放模块代码架构如下：模块的例化请参考工程源码的顶层代码；

图像缩放模块FIFO的选择可以调用工程对应的vivado工具自带的FIFO IP核，也可以使用纯verilog实现的FIFO，可通过接口参数选择，图像缩放模块顶层接口如下：

FIFO_TYPE选择原则如下：
1：总体原则，选择"xilinx"好处大于选择"verilog"；
2：当你的FPGA逻辑资源不足时，请选"xilinx"；
3：当你图像缩放的视频分辨率较大时，请选"xilinx"；
4：当你的FPGA没有FIFO IP或者FIFO IP快用完了，请选"verilog"；
5：当你向自学一下异步FIFO时，，请选"verilog"；
6：不同FPGA型号对应的工程FIFO_TYPE参数不一样，但选择原则一样，具体参考代码；

2种插值算法的整合与选择
本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；
具体选择参数如下：

input  wire i_scaler_type //0-->bilinear;1-->neighbor

• 1

通过输入i_scaler_type 的值即可选择；

输入0选择双线性插值算法；
输入1选择邻域插值算法；

代码里的配置如下：

纯Verilog图像缩放模块使用（重点阅读）

图像缩放模块使用非常简单，顶层代码里设置了四个参数，举例如下：

上图是将输入视频分辨率从1280x720缩放为1920x1080；
如果你想将输入视频分辨率从1280x720缩放为640x480；
则只需修改为如下：

再比如你想将输入视频分辨率从1280x720缩放为960x540；
则只需修改为如下：

当然，需要修改的不仅仅这一个地方，FDMA的配置也需要相应修改，详情请参考代码，但我想要证明的是，图像缩放模块使用非常简单，你都不需要知道它内部具体怎么实现的，上手就能用；

在本博主这里，想要实现图像缩放，操作就是这么无脑简单，就该两个参数就能搞定貌似高大上的双线性插值图像缩放，这种设计、这种操作、这种工程源码，你还喜欢吗？

视频数据组包

由于视频需要在GTH 中通过aurora 8b/10b协议收发，所以数据必须进行组包，以适应aurora 8b/10b协议标准；视频数据组包模块代码位置如下：

首先，我们将16bit的视频存入FIFO中，存满一行时就从FIFO读出送入GTH发送；在此之前，需要对一帧视频进行编号，也叫作指令，GTH组包时根据固定的指令进行数据发送，GTH解包时根据固定的指令恢复视频的场同步信号和视频有效信号；当一帧视频的场同步信号上升沿到来时，发送一帧视频开始指令 0，当一帧视频的场同步信号下降沿到来时，发送一帧视频开始指令 1，视频消隐期间发送无效数据 0 和无效数据 1，当视频有效信号到来时将每一行视频进行编号，先发送一行视频开始指令，在发送当前的视频行号，当一行视频发送完成后再发送一行视频结束指令，一帧视频发送完成后，先发送一帧视频结束指令 0，再发送一帧视频结束指令 1；至此，一帧视频则发送完成，这个模块不太好理解，所以我在代码里进行了详细的中文注释，需要注意的是，为了防止中文注释的乱序显示，请用notepad++编辑器打开代码；指令定义如下：

注意！！！指令可以任意更改，但最低字节必须为bc；

基于GTH高速接口的视频传输架构

本设计使用GTH高速接口传输视频，使用8b/10b编解码协议，搭建基于GTH高速接口的视频传输架构，包括视频数据组包模块、GTH IP核配置调用、接收数据对齐模块、视频数据解包模块等部分，总体代码架构如下：

基于GTH高速接口的视频传输架构顶层接口核参数配置如下：

本设计共例化了2路GTH，所以2路GTH的收发回环方式也做了灵活的参数化配置，如果你只需要1路GT，则可删除另一路，如果你想例化更多路GT，则可根据上述设计方法扩展，十分方便；

GTH IP 简介

关于GTH 介绍最详细的肯定是Xilinx官方的《ug476_7Series_Transceivers》，我们以此来解读：《ug476_7Series_Transceivers》的PDF文档我已放在了资料包里；我用到的开发板FPGA型号为Xilinx–Virtex7–xc7vx690tffg1761-3；带有36路GTX资源，其中2路连接到了板载2个SFP光口，每通道的收发速度为 500 Mb/s 到 10.3125 Gb/s 之间。GTH 收发器支持不同的串行传输接口或协议，比如8b/10b编解码、PCIE /2.0/3.0 接口、万兆网 XUAI 接口、OC-48、串行 RapidIO 接口、 SATA(Serial ATA) 接口、数字分量串行接口(SDI)等等；

GTH 基本结构

Xilinx 以 Quad 来对串行高速收发器进行分组，四个串行高速收发器和一个 COMMOM（QPLL）组成一个 Quad，每一个串行高速收发器称为一个 Channel(通道），下图为四路 GTH 收发器在Virtex7 FPGA 芯片中的示意图：GTH 与GTX为同一个数据手册，所以下图实为K7的GTX，但GTX核GTH内部构造是一样的；《ug476_7Series_Transceivers》第24页；GTH 具体内部逻辑框图如下所示，它由四个收发器通道 GTXE2_CHANNEL原语 和一个GTXE2_COMMON 原语组成。每路GTXE2_CHANNEL包含发送电路 TX 和接收电路 RX，GTXE2_CHANNEL的时钟可以来自于CPLL或者QPLL，可在IP配置界面里配置；《ug476_7Series_Transceivers》第25页；每个 GTXE2_CHANNEL 的逻辑电路如下图所示：《ug476_7Series_Transceivers》第26页；

GTXE2_CHANNEL 的发送端和接收端功能是独立的，均由 PMA(Physical Media Attachment，物理媒介适配层)和 PCS(Physical Coding Sublayer，物理编码子层)两个子层组成。其中 PMA 子层包含高速串并转换(Serdes)、预/后加重、接收均衡、时钟发生器及时钟恢复等电路。PCS 子层包含8B/10B 编解码、缓冲区、通道绑定和时钟修正等电路。
这里说多了意义不大，因为没有做过几个大的项目是不会理解这里面的东西的，对于初次使用或者想快速使用者而言，更多的精力应该关注IP核的调用和使用，后面我也会重点将到IP核的调用和使用；

GTH 发送和接收处理流程

首先用户逻辑数据经过 8B/10B 编码后，进入一个发送缓存区（Phase Adjust FIFO），该缓冲区主要是 PMA 子层和 PCS 子层两个时钟域的时钟隔离，解决两者时钟速率匹配和相位差异的问题，最后经过高速 Serdes 进行并串转换(PISO)，有必要的话，可以进行预加重(TX Pre-emphasis)、后加重。值得一提的是，如果在 PCB 设计时不慎将 TXP 和 TXN 差分引脚交叉连接，则可以通过极性控制(Polarity)来弥补这个设计错误。接收端和发送端过程相反，相似点较多，这里就不赘述了，需要注意的是 RX 接收端的弹性缓冲区，其具有时钟纠正和通道绑定功能。这里的每一个功能点都可以写一篇论文甚至是一本书，所以这里只需要知道个概念即可，在具体的项目中回具体用到，还是那句话：对于初次使用或者想快速使用者而言，更多的精力应该关注IP核的调用和使用。

GTH 的参考时钟

GTH 模块有两个差分参考时钟输入管脚(MGTREFCLK0P/N 和 MGTREFCLK1P/N），作为 GTH 模块的参考时钟源，用户可以自行选择。一般开发板上都有一路125或者156.25Mhz 的 GTH 参考时钟连接到 MGTREFCLK0上，作为 GTH 的参考时钟。差分参考时钟通过IBUFDS 模块转换成单端时钟信号进入到 GTXE2_COMMOM 的QPLL或CPLL中，产生 TX 和 RX 电路中所需的时钟频率。TX 和 RX 收发器速度相同的话，TX 电路和 RX 电路可以使用同一个 PLL 产生的时钟，如果 TX 和 RX收发器速度不相同的话，需要使用不同的 PLL 时钟产生的时钟。参考时钟这里Xilinx给出的GT参考例程已经做得很好了，我们调用时其实不用修改；GTH 的参考时钟结构图如下：《ug476_7Series_Transceivers》第31页；

GTH 发送接口

《ug476_7Series_Transceivers》的第107到165页详细介绍了发送处理流程，其中大部分内容对于用户而言可以不去深究，因为手册讲的基本都是他自己的设计思想，留给用户可操作的接口并不多，基于此思路，我们重点讲讲GTH 例化时留给用户的发送部分需要用到的接口；用户只需要关心发送接口的时钟和数据即可，以例化2路GTH 为例，经本博主优化，用户只需要关心如下GTH 发送接口即可快速使用GTH ；

GTH 接收接口

《ug476_7Series_Transceivers》的第167到295页详细介绍了接收处理流程，其中大部分内容对于用户而言可以不去深究，因为手册讲的基本都是他自己的设计思想，留给用户可操作的接口并不多，基于此思路，我们重点讲讲GTH 例化时留给用户的发送部分需要用到的接口；用户只需要关心接收接口的时钟和数据即可，以例化2路GTH 为例，经本博主优化，用户只需要关心如下GTH 接收接口即可快速使用GTH ；

GTH IP核调用和使用

GTH IP核配置调用在工程种位置如下：

GTH IP核调用和使用很简单，通过vivado的UI界面即可完成，如下：

有别于网上其他博主的教程，我个人喜欢用如下图的共享逻辑：这样选择的好处有两个，一是方便DRP变速，二是便于IP核的修改，修改完IP核后直接编译即可，不再需要打开example工程，再复制下面的一堆文件放到自己的工程什么的，玩儿个GTH需要那么复杂么？GTH协议层配置如下：

这里对上图的标号做解释：
1：线速率，根据自己的项目需求来，GTH的范围是0.5到13.1G，由于我的项目是视频传输，所以在GTH的速率范围内均可，本例程选择了5G；
2：参考时钟，这个得根据你的原理图来，可以是80M、125M、148.5M、156.25M等等，我的开发板是156.25M；
4：GTH组的绑定，这个很重要，他的绑定参考依据有两个，已是你的开发板原理图，而是官方的参考资料《ug476_7Series_Transceivers》，官方根据BANK不同将GTH资源分成了多组，由于GT资源是Xilinx系列FPGA的专用资源，占用专用的Bnak，所以引脚也是专用的，那么这些GTH组和引脚是怎么对应的呢？《ug476_7Series_Transceivers》的说明如下：红框内为的我的开发板原理图对应的FPGA引脚；

我的板子原理图如下：


选择外部数据位宽32bit的8b/10b编解码，如下：

下面这里讲的是K码检测：

这里选择K28.5，也就是所谓的COM码，十六进制为bc，他的作用很多，可以表示空闲乱序符号，也可以表示数据错位标志，这里用来标志数据错位，8b/10b协议对K码的定义如下：

下面讲的是时钟矫正，也就是对应GTP内部接收部分的弹性buffer；

这里有一个时钟频偏的概念，特别是收发双方时钟不同源时，这里设置的频偏为100ppm，规定每隔5000个数据包发送方发送一个4字节的序列，接收方的弹性buffer会根据这4字节的序列，以及数据在buffer中的位置来决定删除或者插入一个4字节的序列中的一个字节，目的是确保数据从发送端到接收端的稳定性，消除时钟频偏的影响；

数据对齐

由于GT资源的aurora 8b/10b数据收发天然有着数据错位的情况，所以需要对接受到的解码数据进行数据对齐处理，数据对齐模块代码位置如下：

我定义的 K 码控制字符格式为：XX_XX_XX_BC，所以用一个rx_ctrl 指示数据是否为 K 码 的 COM 符号；
rx_ctrl = 4’b0000 表示 4 字节的数据没有 COM 码；
rx_ctrl = 4’b0001 表示 4 字节的数据中[ 7: 0] 为 COM 码；
rx_ctrl = 4’b0010 表示 4 字节的数据中[15: 8] 为 COM 码；
rx_ctrl = 4’b0100 表示 4 字节的数据中[23:16] 为 COM 码；
rx_ctrl = 4’b1000 表示 4 字节的数据中[31:24] 为 COM 码；
基于此，当接收到有K码时就对数据进行对齐处理，也就是将数据打一拍，和新进来的数据进行错位组合，这是FPGA的基础操作，这里不再赘述；数据对齐模块顶层接口如下：

视频数据解包

数据解包是数据组包的逆过程，代码位置如下：

GTH解包时根据固定的指令恢复视频的场同步信号和视频有效信号；这些信号是作为后面图像缓存的重要信号；由于数据解包是数据组包的逆过程，所以这里不再过多赘述，视频数据解包模块顶层接口如下：

FDMA图像缓存

FDMA图像缓存架构实现的功能是将输入视频缓存到板载DDR3中再读出送后续模块，目的是实现视频同步输出，实现输入视频到输出视频的跨时钟域问题，更好的呈现显示效果；由于调用了Xilinx官方的MIG作为DDR控制器，所以FDMA图像缓存架构就是实现用户数据到MIG的桥接作用；架构如下：

FDMA图像缓存架构由FDMA控制器+FDMA组成；FDMA实际上就是一个AXI4-FULL总线主设备，与MIG对接，MIG配置为AXI4-FULL接口；FDMA控制器实际上就是一个视频读写逻辑，以写视频为例，假设一帧图像的大小为M×N，其中M代表图像宽度，N代表图像高度；FDMA控制器每次写入一行视频数据，即每次向DDR3中写入M个像素，写N次即可完成1帧图像的缓存，读视频与之一样；同时调用两个FIFO实现输入输出视频的跨时钟域处理，使得用户可以AXI4内部代码，以简单地像使用FIFO那样操作AXI总线，从而达到读写DDR的目的，进而实现视频缓存；本设计图像缓存方式为3帧缓存；图像缓存模块代码架构如下：

基于FDMA的图像缓存架构在Block Design设计中如下：

HDMI 输出

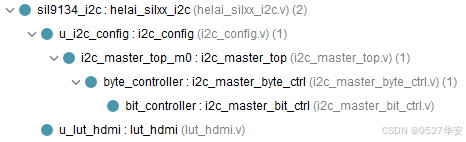

使用Silcom9134专用芯片实现HDMI编码，即将RGB888视频编码为TDMS差分视频流输出，Silcom9134需要i2c配置才能工作，代码如下：

工程源码架构

提供1套工程源码，工程Block Design设计如下：

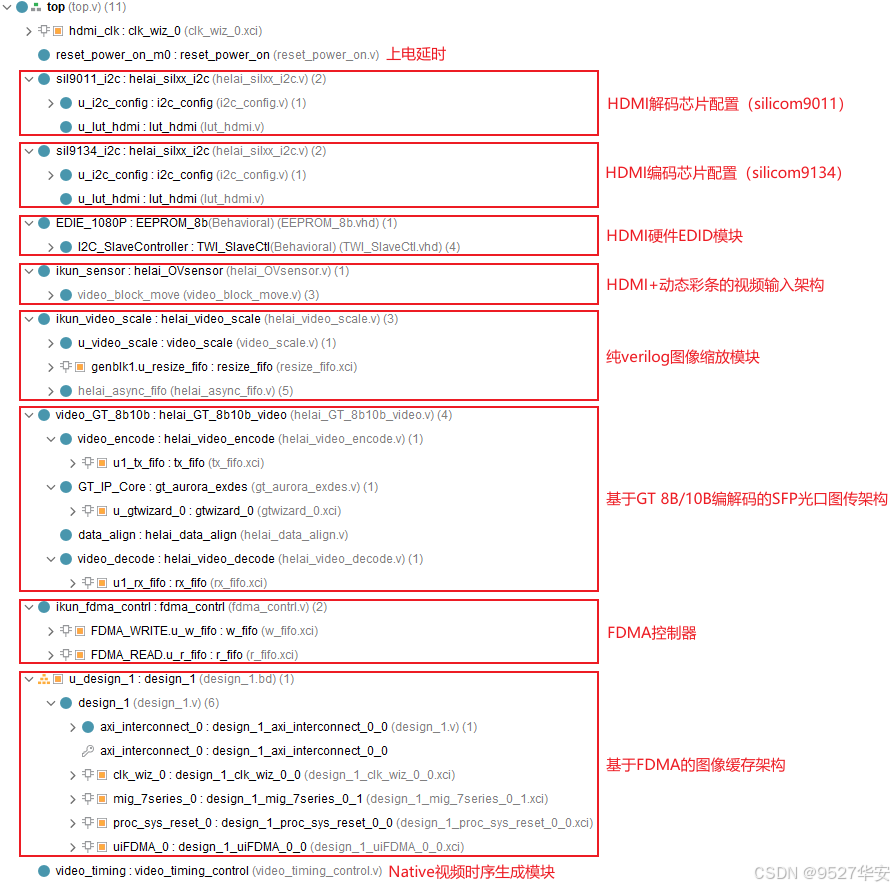

提供1套工程源码，综合后的工程源码架构如下：

工程编译后资源消耗低、功耗低、时序收敛，符合工程项目应用要求，如下：

上图只是举例，资源消耗并非本工程的实际消耗，实际消耗请看下文的《工程代码详解》；

4、vivado工程源码1详解–>Virtex7–690T，HDMI输入版本

开发板FPGA型号：Xilinx–>Virtex7–690T–xc7vx690tffg1761-3；
FPGA开发环境：Vivado2019.1；
输入：HDMI或者FPGA内部动态彩条，silicom9011芯片解码方案，分辨率1920x1080@60Hz，笔记本电脑模拟输入源；
输出：HDMI，silicom9134芯片编码方案，输出分辨率1280x720@60Hz；
图像缩放方案：纯verilog代码实现、任意比例缩放的图像缩放模块；
图像缩放用例：1920x1080缩放到1280x720；
回环光口类型：SFP光口；
高速接口类型：GTH，线速率5Gbps；
高速接口编解码协议：8b/10b编解码；
图像缓存方案：FDMA图像缓存+DDR3颗粒+3帧缓存；
实现功能：FPGA实现GTH光口视频传输；
工程作用：此工程目的是让读者掌握FPGA实现GTH光口视频传输的设计能力，以便能够移植和设计自己的项目；
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

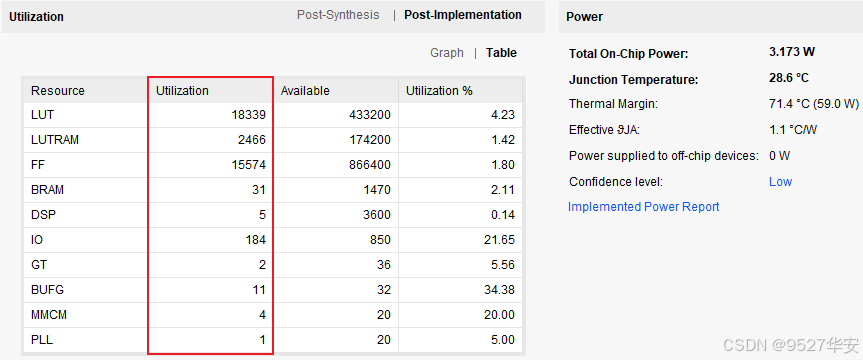

工程的资源消耗和功耗如下：

5、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

6、上板调试验证

准备工作

需要准备的器材如下：
笔记本电脑，没有则请使用FPGA内部生成的彩条；
FPGA开发板，没有开发板可以找本博提供；
SFP光模块和光纤；
我的开发板了连接如下：

GTH光口视频传输效果演示

GTH光口视频传输效果演示如下：
