没玩过图像缩放和视频拼接都不好意思说自己玩儿过FPGA，这是CSDN某大佬说过的一句话，鄙人深信不疑。。。本文使用紫光同创的PGL22G-6MBG324 FPGA实现图像缩放多路视频拼接方案；视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV7725摄像头模组；如果你得手里没有摄像头，或者你得开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的`define宏定义进行，上电默认使用OV7725作为视频源，输入分辨率配置为640x480@60Hz；FPGA采集到输入视频后，使用纯verilog代码实现的图像缩放模块，将输入视频从640x480缩放为640x720的分辨率，之所以缩放为这个尺寸，是因为输出分辨率为1280x720，这样两路640x720视频做拼接，刚好可以而分屏占满整个屏幕输出，效果更为美观。。。将图像数据复制一份，这样就有了两路一模一样的视频，用来模拟两路视频输入，如果你的手里有两个摄像头，则直接输入两路即可，原谅我太穷，买不起两个OV7725摄像头，只能这样模拟了。。。使用本人开发的HDMA视频缓存架构方案实现图像的乒乓缓存，不同的视频缓存与DDR3中不同的地址区域，读出视频时却一次性读完，从而达到视频拼接的输出效果；读出视频后，用纯verilog显示的HDMI输出模块送显示器显示即可；本设计提供1套Pango Design Suite 2021.4版本的工程源码

本博客详细描述了紫光同创FPGA 图像缩放多路视频拼接的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

本工程是图像缩放和视频拼接的整合版，在此之前，我分别推出过FPGA图像缩放方案和FPGA视频拼接方案，所以推荐如下：

FPGA图像缩放方案推荐

该方案使用纯verilog代码实现任意尺寸图像缩放，详细请参考我之前的博客，博客链接如下：
直接点击前往

FPGA视频拼接叠加融合方案推荐

我的主页目前有FPGA视频拼接叠加融合专栏，改专栏收录了我目前手里已有的FPGA视频拼接叠加融合方案，从实现方式分类有基于HSL实现的视频拼接、基于纯verilog代码实现的视频拼接；从应用上分为单路、2路、3路、4路、8路、16路视频拼接；视频缩放+拼接；视频融合叠加；从输入视频分类可分为OV5640摄像头视频拼接、SDI视频拼接、CameraLink视频拼接等等；以下是专栏地址：
点击直接前往

紫光同创FPGA图像采集方案推荐

FPGA图像采集是做图像处理的基础，FPGA图像采集显示的核心在于图像的DDR缓存，紫光同创FPGA自带DDR控制器IP，该IP带AXI4-FULL从机接口，所以对于图像的DDR缓存，就相对简单了，我之前专门出过一篇紫光同创FPGA采集OV7725摄像头HDMI显示的博客，感兴趣的可以前往查看，以下是博客地址：
点击直接前往

紫光同创FPGA图像缩放方案推荐

本设计使用紫光同创FPGA做图像的任意尺寸缩放，我之前专门出过一篇紫光同创FPGA图像缩放方案的博客，建议先仔细读读该博客，以下是博客地址：
点击直接前往

紫光同创FPGA视频拼接方案推荐

本设计使用紫光同创FPGA做视频拼接，我之前专门出过一篇紫光同创FPGA图像缩放方案的博客，建议先仔细读读该博客，以下是博客地址：
点击直接前往

3、设计思路框架

视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV7725摄像头模组；如果你得手里没有摄像头，或者你得开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的`define宏定义进行，上电默认使用OV7725作为视频源，输入分辨率配置为640x480@60Hz；FPGA采集到输入视频后，使用纯verilog代码实现的图像缩放模块，将输入视频从640x480缩放为640x720的分辨率，之所以缩放为这个尺寸，是因为输出分辨率为1280x720，这样两路640x720视频做拼接，刚好可以而分屏占满整个屏幕输出，效果更为美观。。。将图像数据复制一份，这样就有了两路一模一样的视频，用来模拟两路视频输入，如果你的手里有两个摄像头，则直接输入两路即可，原谅我太穷，买不起两个OV7725摄像头，只能这样模拟了。。。使用本人开发的HDMA视频缓存架构方案实现图像的乒乓缓存，不同的视频缓存与DDR3中不同的地址区域，读出视频时却一次性读完，从而达到视频拼接的输出效果；读出视频后，用纯verilog显示的HDMI输出模块送显示器显示即可；本设计提供1套Pango Design Suite 2021.4版本的工程源码

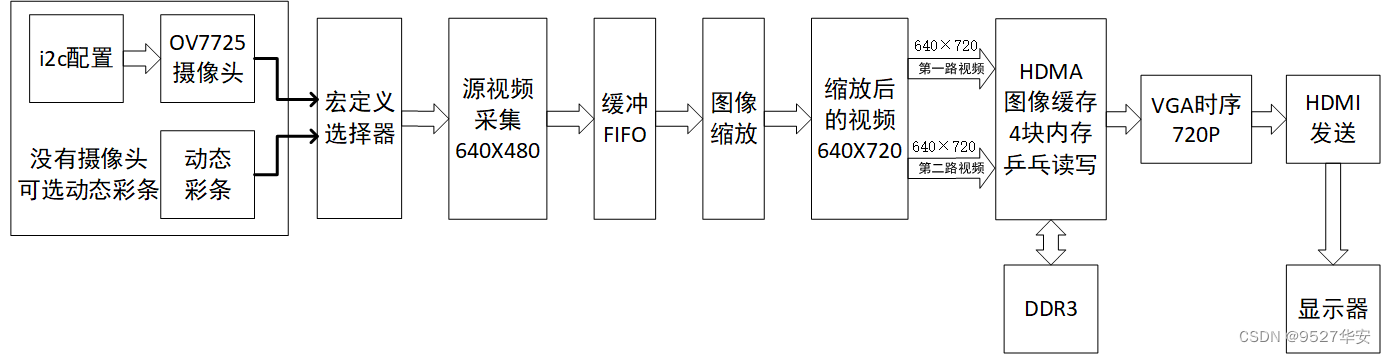

工程设计框图如下：

为什么选择OV7725摄像头？

紫光同创FPGA做图像缩放，理论上可以选择使用任何摄像头作为视频输入源，比如廉价的OV7725、OV5640等，但紫光同创的PGL22G-6MBG324 FPGA PLL无法输出742.5M的时钟，所以在开发板没有HDMI编码芯片的情况下，紫光同创的PGL22G-6MBG324 FPGA最大只能输出1280X720@60Hz的视频，如果使用OV5640，则不好做图像放大的试验，因为OV5640的输出分辨率就已经达到了1280X720；反观OV7725摄像头则很合适，因为OV7725摄像头输出分辨率为640X480@60Hz，可以做图像缩放的放大试验，放大到1280X720@60Hz，刚好达到紫光同创的PGL22G-6MBG324 FPGA的输出分辨率上线，也可以做做图像缩放的缩小试验；此外，OV7725摄像头也更便宜。。。

视频源选择

视频源有两种，分别对应开发者手里有没有摄像头的情况，一种是使用廉价的OV7725摄像头模组；如果你得手里没有摄像头，或者你得开发板没有摄像头接口，则可使用代码内部生成的动态彩条模拟摄像头视频；视频源的选择通过代码顶层的`define宏定义进行，上电默认使用OV7725作为视频源；视频源选择如下：

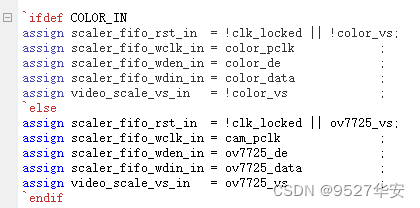

视频源选择逻辑代码部分如下：

选择逻辑如下：
当(注释) define COLOR_IN时，输入源视频是动态彩条；
当(不注释) define COLOR_IN时，输入源视频是OV7725；

OV7725摄像头配置及采集

OV7725摄像头需要i2c配置才能使用，需要将DVP接口的视频数据采集为RGB565或者RGB888格式的视频数据，这两部分均用verilog代码模块实现，代码位置如下：

其中摄像头配置为分辨率640x480；
摄像头采集模块支持RGB565和RGB888格式的视频输出，可由参数配置，如下：

RGB_TYPE=0输出本RGB565格式；
RGB_TYPE=1输出本RGB888格式；
设计选择RGB888格式；

动态彩条

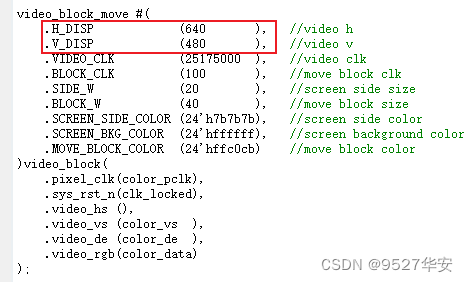

动态彩条可配置为不同分辨率的视频，视频的边框宽度，动态移动方块的大小，移动速度等都可以参数化配置，以工程1为例，配置为辨率640x480，动态彩条模块代码位置和顶层接口和例化如下：

缓冲FIFO

缓冲FIFO的作用是为了解决跨时钟域的问题，当视频不进行缩放时不存在视频跨时钟域问题，但当视频缩小或放大时就存在此问题，用FIFO缓冲可以使图像缩放模块每次读到的都是有效的输入数据，注意，原视频的输入时序在这里就已经被打乱了；

图像缩放模块详解

设计框图

本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；代码使用纯verilog实现，没有任何ip，可在Xilinx、Intel、国产FPGA间任意移植；代码以ram和fifo为核心进行数据缓存和插值实现，设计架构如下：

视频输入时序要求如下：

输入像素数据在dInValid和nextDin同时为高时方可改变；
视频输出时序要求如下：

输出像素数据在dOutValid 和nextdOut同时为高时才能输出；

代码框图

代码使用纯verilog实现，没有任何ip，可在Xilinx、Intel、国产FPGA间任意移植；
图像缩放的实现方式很多，最简单的莫过于Xilinx的HLS方式实现，用opencv的库，以c++语言几行代码即可完成，关于HLS实现图像缩放请参考我之前写的文章HLS实现图像缩放
网上也有其他图像缩放例程代码，但大多使用了IP，导致在其他FPGA器件上移植变得困难，通用性不好；相比之下，本设计代码就具有通用性；代码架构如图；

其中顶层接口部分如下：

2种插值算法的整合与选择

本设计将常用的双线性插值和邻域插值算法融合为一个代码中，通过输入参数选择某一种算法；
具体选择参数如下：

input  wire i_scaler_type //0-->bilinear;1-->neighbor

• 1

通过输入i_scaler_type 的值即可选择；

输入0选择双线性插值算法；
输入1选择邻域插值算法；

关于这两种算法的数学差异，请参考我之前写的文章HLS实现图像缩放

HDMA图像缓存

HDMA图像缓存的本质就是一个封装了用户接口的AXI4-FULL-MASTER总线，HDMA对外与DDR3交互，紫光同创FPGA自带的DDR3控制器的用户接口为AXI4-FULL总线，HDMA对内例化两个FIFO与FPGA内部逻辑交互，所以开发者在使用HDMA时，已无需再关心复杂的为AXI4-FULL协议，只需要像使用FIFO那样简单即可；HDMA架构如下：

代码架构如下：

输入输出视频

输入视频的数据格式为RGB，即典型的pclk、vs、de、rgb形式的VGA视频时序，但需要注意的是，因为输入视频直接与FIFO交互，FIFO的AXI侧的数据位宽为128位，为了数据的不错位，输入视频的rgb信号接口不能为传统的24位，这里可以设置为16或者32位，代码中通过参数配置，我配置为32位，相比于之前的HDMA，这里增加了一路视频输入接口，如下：

HDMA缓冲FIFO

例化两个FIFO作为FPGA逻辑数据与AXI4数据的缓冲，所谓缓冲，即数据位宽的转换、时钟域的转换、读写时机的控制等部分，FPGA逻辑侧的数据位宽为32位，AXI4侧的数据位宽为128位；以写FIFO为例，配置如下：

HDMA控制模块

HDMA控制模块的主要功能是实现AXI4-FULL主机和图像缓存读写地址切换两大功能；AXI4-FULL主机比较简单，照着AXI4-FULL时序图写就完事儿了，图像缓存读写地址切换就难了，本设计通过顶层的参数来配置图像缓存的帧数，如下：
HDMA_PINGPANG_EN=1则图像做两帧乒乓缓存；
HDMA_PINGPANG_EN=0则图像做单帧缓存；
本设计配置为HDMA_PINGPANG_EN=1；

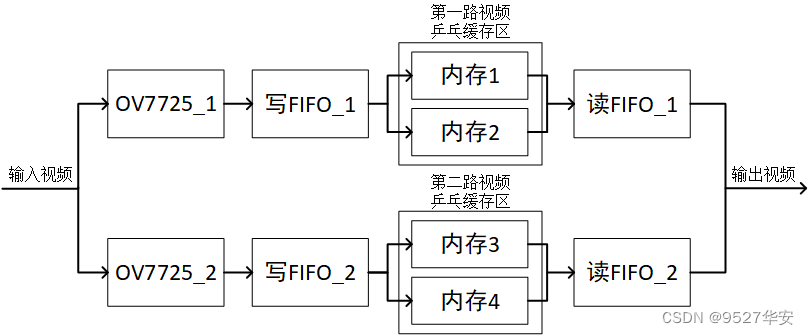

为了实现2路视频的多帧缓存，在DDR3中开辟了4片内存区域，如下：
内存1和内存2用于第一路输入视频的乒乓缓存；
内存3和内存4用于第二路输入视频的乒乓缓存；
我们需要做的是控制两路视频分别写入对应的内存区域即可，这样就实现了不同的视频缓存于不同的内存区域，但读视频时却一次性读完，然后一次性输出到显示器，这样就达到了两路视频拼接二分频现实的效果；这里代码层面更为清晰，具体请参考代码；

HDMI输出

HDMI输出包括VGA时序和HDMI编码模块，VGA时序在紫光PGL22G-6MBG324 FPGA上只能做到720P，因为此FPGA可能太低端了，无法输出742.5M的串行时钟，当然，你用HDMI编码芯片是可以实现1080P的，所以这里只能做到720P的输出分辨率；HDMI编码模块待用原语实现，和Xilinx家的一样，代码结构如下：

4、PDS工程详解

开发板FPGA型号：紫光同创–PGL22G-6MBG324；
开发环境：Pango Design Suite 2021.4
输入：OV7725摄像头或动态彩条，分辨率640x480；
输出：HDMI，分辨率1280x720下二分屏显示两路640x720缩放拼接视频；
工程作用：紫光同创FPGA 多路视频处理：图像缩放+视频拼接显示；

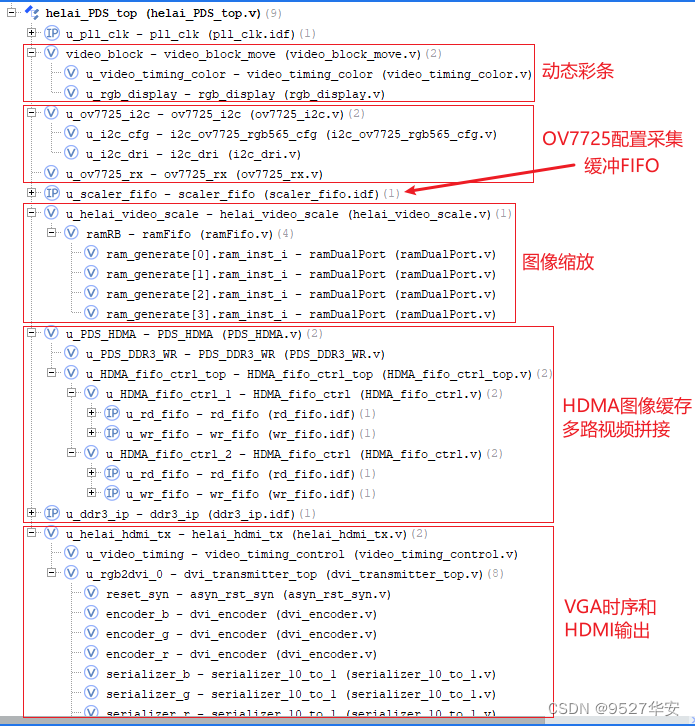

工程代码架构如下：

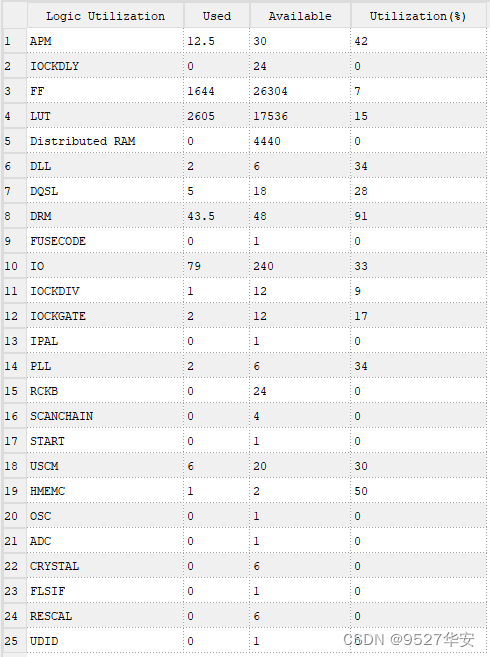

工程的资源消耗如下：

工程已经综合编译完成，如下：

5、上板调试验证并演示

准备工作

你需要有以下装备才能移植并测试该工程代码：
1：FPGA开发板；
2：OV7725摄像头，如果没有也可以，就选择动态彩条；
3：HDMI传输线；
4：HDMI显示，要求分辨率支持1280x720；

静态演示

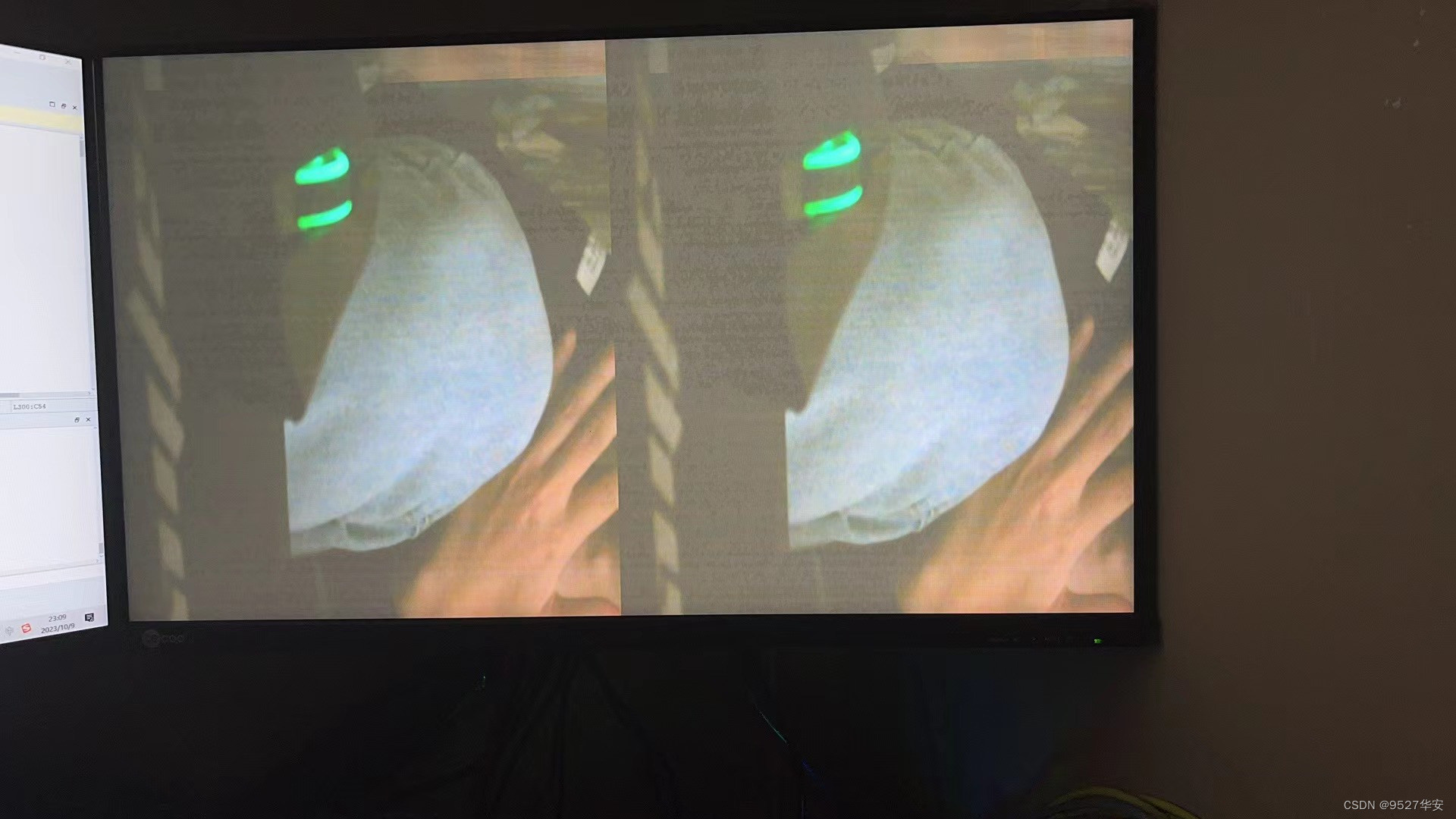

OV7725输入640x480分辨率两路视频缩放+拼接，HDMI输出静态演示如下：

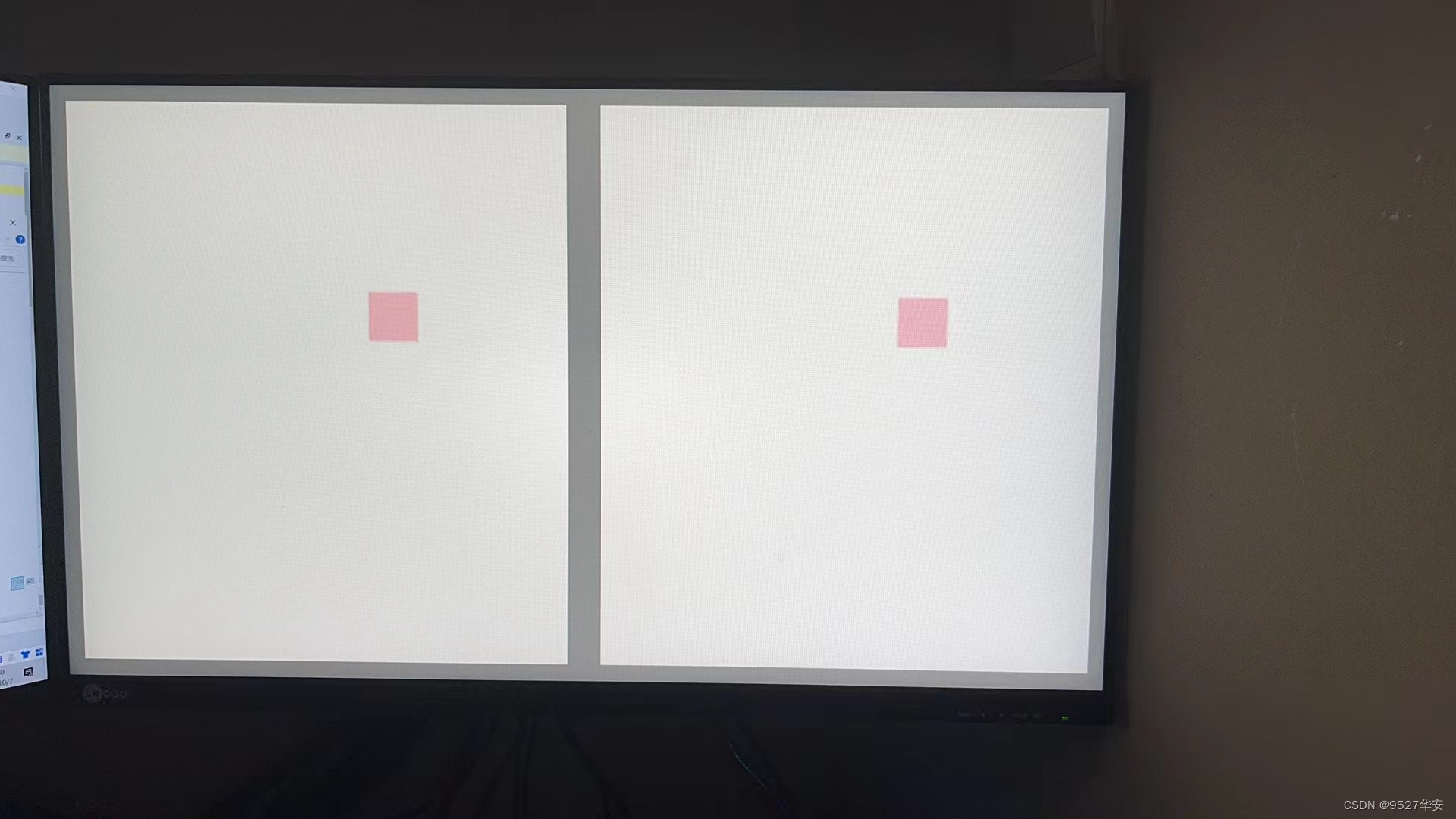

动态彩条输入640x480分辨率两路视频缩放+拼接，HDMI输出静态演示如下：

动态演示

动态视频演示如下：
