Zynq7020 纯VHDL解码 MIPI 视频，HDMI输出，支持 ISP 动态配置，提供vivado工程源码和技术支持

目录

1、前言

FPGA图像采集领域目前协议最复杂、技术难度最高的应该就是MIPI协议了，MIPI解码难度之高，令无数英雄竞折腰，以至于Xilinx官方不得不推出专用的IP核供开发者使用，不然太高端的操作直接吓退一大批FPGA开发者，就没人玩儿了。

本设计基于Xilinx的Zynq7020 开发板，采集OV5640摄像头的2Line MIPI视频，OV5640摄像头引脚接Zynq7020 的BANK35，经过纯VHDL实现的 D-PHY和CSI2 RX模块输出Bayer视频，再经过Bayer转RGB模块输出RGB视频，再经伽马矫正模块增强图像质量，然后调用Xilinx官方VDMA将图像送入PS端的DDR3中做三帧缓存后读出；调用Xilinx官方VTC模块产生输出视频时序，zynq通过SDK软件动态配置VTC的输出时序，支持1080P、720P和640P三种时序输出，调用Xilinx官方AXI4-Stream to Video Out做数据流转换，输出VGA时序的RGB数据，最后通过纯VHDL实现的RGB转HDMI模块将视频输出显示器；在SDK软件端，通过串口与PC交互，PC发送指令给SDK软件，可动态配置ISP，ISP功能包括控制OV5640输入分辨率、控制OV5640输入图像格式、任意修改OV5640内部寄存器值、任意读取OV5640内部寄存器值、任意修改伽马矫正系数(输出效果不同)、控制切换自动白平衡方式(有三种模式：高级、简单和禁用)；

本文详细描述了Zynq7020 纯VHDL解码 MIPI 视频HDMI输出的设计方案，工程代码编译通过后上板调试验证，可直接项目移植，适用于在校学生做毕业设计、研究生项目开发，也适用于在职工程师做项目开发，可应用于医疗、军工等行业的数字成像和图像传输领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；
关于MIPI协议，请自行搜索，csdn就有很多大佬讲得很详细，我就不多写这块了；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、我这里已有的 MIPI 编解码方案

我这里目前已有丰富的基于FPGA的MIPI编解码方案，主要是MIPI解码的，既有纯vhdl实现的MIPI解码，也有调用Xilinx官方IP实现的MIPI解码，既有2line的MIPI解码，也有4line的MIPI解码，既有4K分辨率的MIPI解码，也有小到720P分辨率的MIPI解码，既有基于Xilinx平台FPGA的MIPI解码也有基于Altera平台FPGA的MIPI解码，还有基于Lattice平台FPGA的MIPI解码，后续还将继续推出更过国产FPGA的MIPI解码方案，毕竟目前国产化方案才是未来主流，后续也将推出更多MIPI编码的DSI方案，努力将FPGA的MIPI编解码方案做成白菜价。。。
基于此，我专门建了一个MIPI编解码的专栏，并将MIPI编解码的博客都放到了专栏里整理，对FPGA编解码MIPI有项目需求或学习兴趣的兄弟可以去我的专栏看看，专栏地址如下：
点击直接前往专栏

3、本 MIPI CSI2 模块性能及其优越性

一个字：牛逼，表现如下：
1：纯VHDL代码实现，学习性和阅读性达到天花板；
2：移植性还可以，只要兼容Xilinx解串源语的FPGA均可移植；
3：算法达到天花板，标准的CSI2接收协议实现解码；
4：实用性达到天花板，采用OV5640摄像头作为输入(主要是便宜)，不同于市面上验证性和实验性的工程，本设计直接面向实用工程，贴近真实项目，做类似项目的兄弟可直接拿去用，一个月工资直接拿到手。。。
5：支持高达1920X1080分辨率的MIPI视频解码；
6：时序收敛很到位，考虑到MIPI协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；
7：使用方便，虽然是VHDL代码实现，但均已封装为自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；

4、详细设计方案

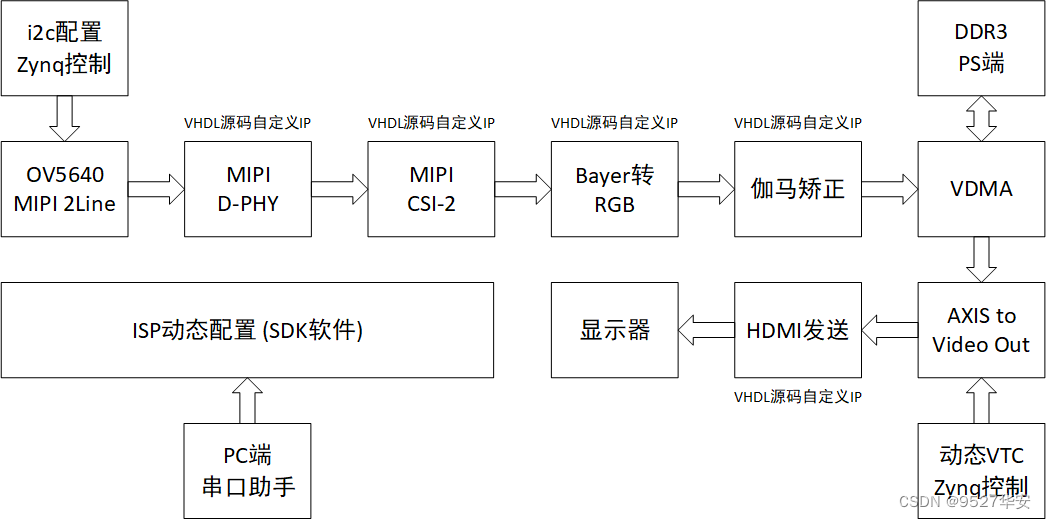

设计原理框图

设计原理框图如下：
在这里插入图片描述

OV5640摄像头及其配置

我使用到的OV5640摄像头输出为2 Line MIPI格式，输出分辨率有720p@60Hz和1080p@30Hz两种，可通过SDK软件选择配置为哪一种；OV5640输出 RAW10数据；zynq通过i2c片内外设配置OV5640，这个操作在SDK软件里完成，PL端硬件无需参与；

D-PHY 模块

关于MIPI D-PHY，网上介绍原理和概念的文章一大堆，在此不再重复，这里重点介绍用FPGA实现；
我们采用纯VHDL代码实现MIPI D-PHY功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；本MIPI D-PHY只能支持1 line或者2 line的MIPI视频；
本工程中的D-PHY自定义IP调用如下：
在这里插入图片描述
在这里插入图片描述
MIPI D-PHY纯VHDL源码如下：
在这里插入图片描述

CSI-2-RX 模块

关于MIPI CSI-2-RX，网上介绍原理和概念的文章一大堆，在此不再重复，这里重点介绍用FPGA实现；
我们采用纯VHDL代码实现MIPI CSI-2-RX功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；本MIPI CSI-2-RX只能支持1 line或者2 line的MIPI视频，数据格式支持RAW10；
本工程中的CSI-2-RX自定义IP调用如下：
在这里插入图片描述
MIPI CSI-2-RX纯VHDL源码如下：
在这里插入图片描述

Bayer转RGB模块

关于MIPI Bayer转RGB，网上介绍原理和概念的文章一大堆，在此不再重复，这里重点介绍用FPGA实现；
我们采用纯VHDL代码实现MIPI Bayer转RGB功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；
本工程中的Bayer转RGB自定义IP调用如下：
在这里插入图片描述
MIPI Bayer转RGB纯VHDL源码如下：
在这里插入图片描述

伽马矫正模块

关于MIPI 伽马矫正，网上介绍原理和概念的文章一大堆，在此不再重复，这里重点介绍用FPGA实现；
我们采用纯VHDL代码实现MIPI 伽马矫正功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；
本工程中的伽马矫正自定义IP调用如下：
在这里插入图片描述
MIPI 伽马矫正纯VHDL源码如下：
在这里插入图片描述

RGB转HDMI模块

关于RGB转HDMI，网上介绍原理和概念的文章一大堆，在此不再重复，这里重点介绍用FPGA实现；
我们采用纯VHDL代码实现RGB转HDMI功能，为了照顾大家不习惯阅读VHDL代码的习惯，我们已经将改部分代码封装成为了自定义IP，用户无需关心代码实现的复杂逻辑，仅需调用IP，通过UI界面配置即可使用，当然，如果你想看里面的源码依然可以直接打开观看；
本工程中的RGB转HDMI纯VHDL源码如下：
在这里插入图片描述

ISP 动态配置

在SDK软件端，通过串口与PC交互，PC发送指令给SDK软件，可动态配置ISP，ISP功能包括控制OV5640输入分辨率、控制OV5640输入图像格式、任意修改OV5640内部寄存器值、任意读取OV5640内部寄存器值、任意修改伽马矫正系数(输出效果不同)、控制切换自动白平衡方式(有三种模式：高级、简单和禁用)；具体如下：
当下载bit后，PC端的串口调试助手会收到打印的提示信息；

Please press the key corresponding to the desired option:
a. Change Resolution
b. Change Liquid Lens Focus
d. Change Image Format (Raw or RGB)
e. Write a Register Inside the Image Sensor
f. Read a Register Inside the Image Sensor
g. Change Gamma Correction Factor Value
h. Change AWB Settings
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8

此时，你可以输入a、b、d、e、f、g、h案件来动态配置摄像头；这里说明如下：

OV5640输入分辨率控制

当你输入 a 后，会看到如下打印信息：

1. 1280 x 720, 60fps
2. 1920 x 1080, 15fps
3. 1920 x 1080, 30fps
  • 1
  • 2
  • 3

输入 1 ，OV5640输入分辨率为1280 x 720, 60fps；
输入 2 ，OV5640输入分辨率为1920 x 1080, 15fps；
输入 3 ，OV5640输入分辨率为1920 x 1080, 30fps；

OV5640调焦控制

也就是上面的输入 b 时的功能，但此功能我调试一直失败中，暂不知道问题出在哪里，所以直接跳过，不再赘述；

OV5640输入数据格式控制

当你输入 d 后，会看到如下打印信息：

Please press the key corresponding to the desired setting:
1. Select image format to be RGB, output still Raw
2. Select image format & output to both be Raw
  • 1
  • 2
  • 3

输入 1 ，OV5640输入数据格式为RGB；
输入 2 ，OV5640输入数据格式为RAW；
注意：RGB格式仅在调试中使用，因为本工程为MIPI，所以请务必配置为RAW；

OV5640写寄存器控制

当你输入 e 后，会看到如下打印信息：

Please enter address of image sensor register, in hex, with small letters:
  • 1

此时你需要输入需要写的OV5640寄存器地址，注意是输入十六进制数；
地址输入完后，会看到如下打印信息：

Please enter value of image sensor register, in hex, with small letters:
  • 1

此时你需要输入需要写的OV5640寄存器数据，注意是输入十六进制数；
自此，OV5640写寄存器操作完成；

OV5640读寄存器控制

当你输入 f 后，会看到如下打印信息：

Please enter address of image sensor register, in hex, with small letters:
  • 1

此时你需要输入需要读的OV5640寄存器地址，注意是输入十六进制数；
地址输入完后，会看到读回的数据；

伽马矫正系数控制

当你输入 g 后，会看到如下打印信息：

Please press the key corresponding to the desired Gamma factor:
1. Gamma Factor = 1
2. Gamma Factor = 1/1.2
3. Gamma Factor = 1/1.5
4. Gamma Factor = 1/1.8
5. Gamma Factor = 1/2.2
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

输入 1 ，伽马矫正系数为1；
输入 2 ，伽马矫正系数为1/1.2；
输入 3 ，伽马矫正系数为1/1.5；
输入 4 ，伽马矫正系数为1/1.8；
输入 5 ，伽马矫正系数为1/2.2；

自动白平衡控制

当你输入 h 后，会看到如下打印信息：

Please press the key corresponding to the desired AWB change:
1. Enable Advanced AWB
2. Enable Simple AWB
3. Disable AWB
  • 1
  • 2
  • 3
  • 4

输入 1 ，自动白平衡为高级模式，此时效果最佳；
输入 2 ，自动白平衡为简单模式，此时效果一般；
输入 3 ，自动白平衡功能被禁用，此时输出可能为黑色；

MIPI D-PHY 硬件方案

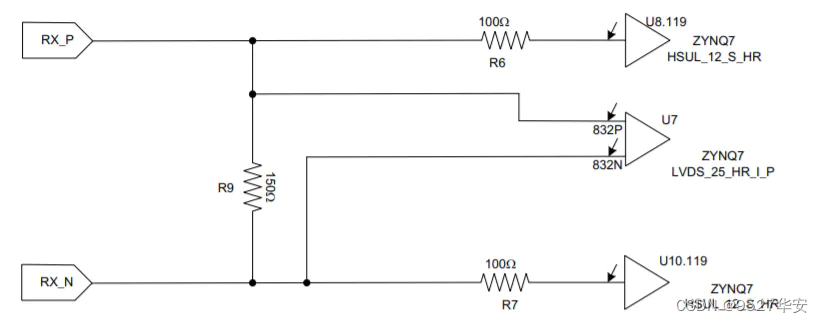

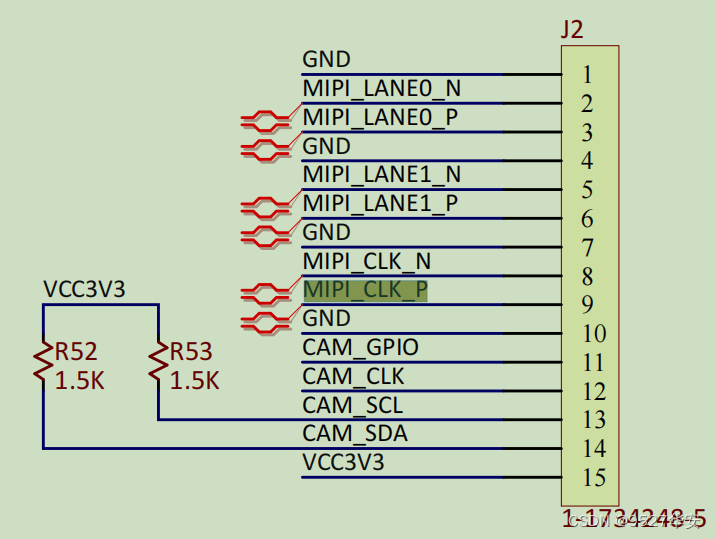

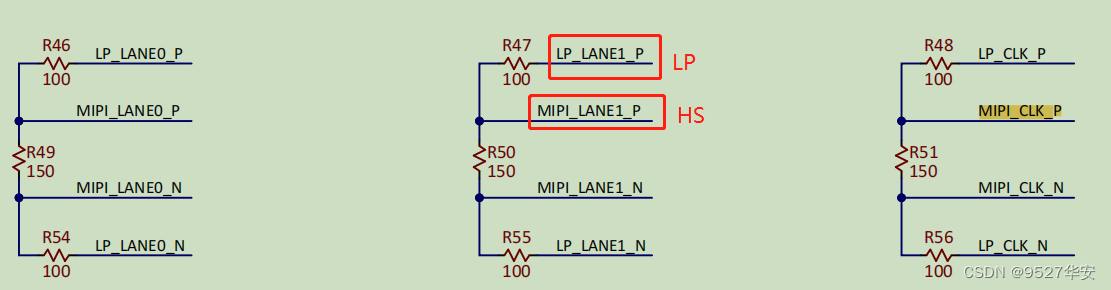

本设计使用xilinx官方推荐的电阻网络方案，要求800M Hz以下，走线30mm以内；板载MIPI接口原理图部分如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
然后差分信号组连到BANK35，如下：
在这里插入图片描述

5、vivado工程详解

PL端FPGA硬件设计

开发板FPGA型号：Xilinx–zynq7020–xc7z020clg400-1；
开发环境：Vivado2019.1；
输入：OV5640 MIPI 2 Line RAW10；
输出：HDMI显示器，720P；
应用：Zynq7020 纯VHDL解码 MIPI 视频HDMI输出；

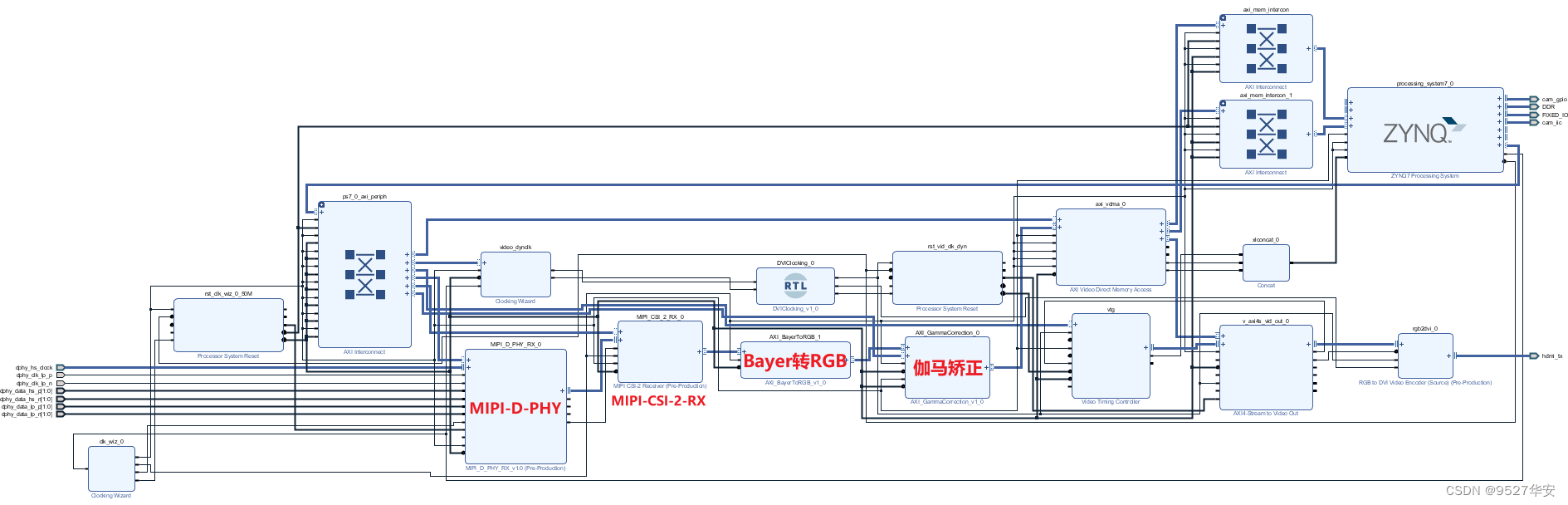

工程Block Design如下：
在这里插入图片描述

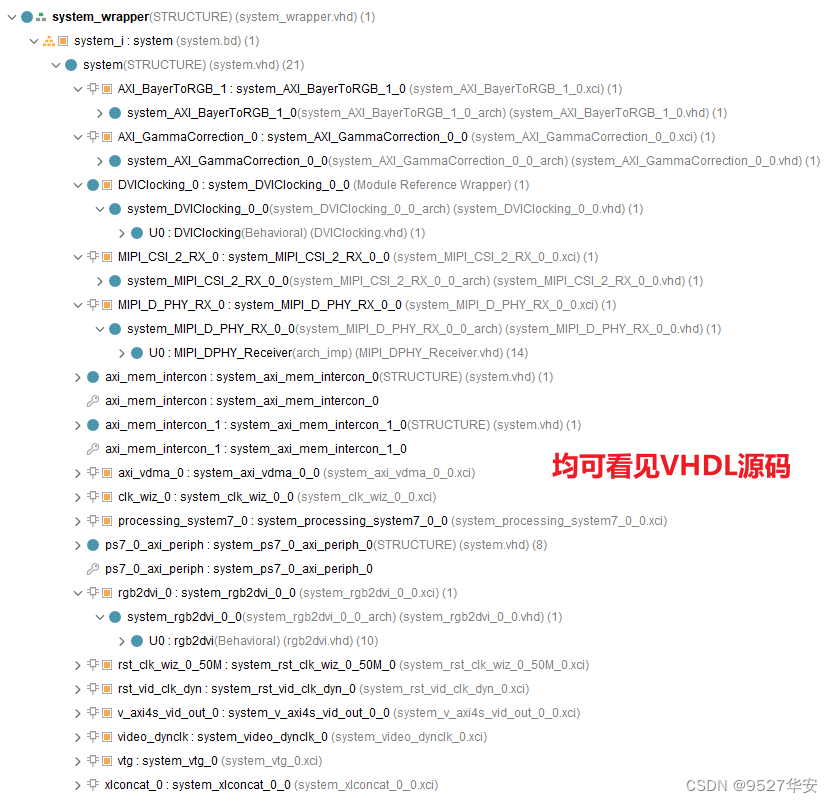

工程代码架构如下：
在这里插入图片描述

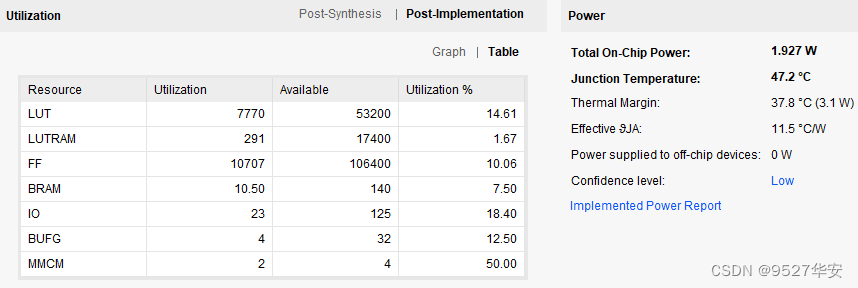

综合编译完成后的FPGA资源消耗和功耗预估如下：
在这里插入图片描述

PS端SDK软件设计

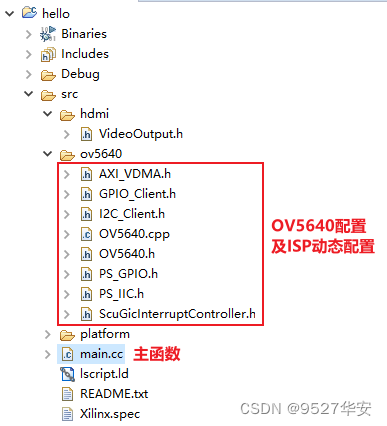

SDK C++语言软件代码架构如下：
在这里插入图片描述

6、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；
在这里插入图片描述
3：如果你的vivado版本高于本工程vivado版本，解决如下：
在这里插入图片描述
打开工程后会发现IP都被锁住了，如下：
在这里插入图片描述
此时需要升级IP，操作如下：
在这里插入图片描述
在这里插入图片描述

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

7、上板调试验证

输出如下：
在这里插入图片描述

8、福利：工程代码的获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：
在这里插入图片描述

源码技术支持加我微信哦
微信名片
