一、编码介绍

YUV是指亮度参量和色度参量分开表示的像素格式，而这样分开的好处就是不但可以避免相互干扰，还可以降低色度的采样率而不会对图像质量影响太大。

RGB是一种颜色编码方法

1.1 RGB 颜色编码

RGB 三个字母分别代表了 红、绿、蓝，这三种颜色作为三个基底颜色，将它们以不同的比例相加，可以产生多种多样的颜色。RGB 图像中，每个像素点都有红、绿、蓝三个基底颜色，其中每种原色都占用 8 bit，也就是一个字节（0-255），那么一个像素点也就占用 24 bit，也就是三个字节。

在图像显示中，一张 1280 * 720 大小的图片，就代表着它有 1280 * 720 个像素点。其中每一个像素点的颜色显示都采用 RGB 编码方法，将 RGB 分别取不同的值，就会展示不同的颜色，就占用 1280 * 720 * 3 / 1024 / 1024 = 2.63 MB 存储空间。

1.2 YUV 颜色编码

YUV 颜色编码采用的是 明亮度 和 色度 来指定像素的颜色。

Y表示明亮度（Luminance、Luma） U 和 V 表示色度（Chrominance、Chroma）而色度又定义了颜色的两个方面：色调和饱和度。

和 RGB 表示图像类似，每个像素点都包含 Y、U、V 分量。但是它的 Y 和 UV 分量是可以分离的，如果没有 UV 分量一样可以显示完整的图像，只不过是黑白的。

对于 YUV 图像来说，并不是每个像素点都需要包含了 Y、U、V 三个分量，根据不同的采样格式，可以每个 Y 分量都对应自己的 UV 分量，也可以几个 Y 分量共用 UV 分量。

二、RGB 与 YUV 的互相转换

对于图像显示器来说，它是通过 RGB 模型来显示图像的，而在传输图像数据时又是使用 YUV 模型，这是因为 YUV 模型可以节省带宽。因此就需要采集图像时将 RGB 模型转换到 YUV 模型，显示时再将 YUV 模型转换为 RGB 模型。

RGB 到 YUV 的转换，就是将图像所有像素点的 R、G、B 分量转换到 Y、U、V 分量。

有如下公式进行转换：

此时的转换结束后，每个像素点都有完整的 Y、U、V 分量。而之前提到 Y 和 UV 分量是可以分离的，接下来通过不同的采样方式，可以将图像的 Y、U、V 分量重新组合。

接下来的不同采样格式都是在一张图像所有像素的 RGB 转换到 YUV 基础上进行的。

三、采样

3.1 YUV 采样格式

YUV 的优点之一是，色度频道的采样率可比 Y 频道低，同时不会明显降低视觉质量。

有一种表示法可用来描述 U 和 V 与 Y 的采样频率比例，这个表示法称为 A:B:C 表示法：

4:4:4 表示色度频道没有下采样。
4:2:2 表示 2:1 的水平下采样，没有垂直下采样。对于每两个 U 样例或 V 样例，每个扫描行都包含四个 Y 样例。
4:2:0 表示 2:1 的水平下采样，2:1 的垂直下采样。
4:1:1 表示 4:1 的水平下采样，没有垂直下采样。对于每个 U 样例或 V 样例，每个扫描行都包含四个 Y 样例。与其他格式相比，4:1:1 采样不太常用，本文不对其进行详细讨论。

总结如下YUV 图像的主流采样方式有如下三种：

• YUV 4:4:4 采样
• YUV 4:2:2 采样
• YUV 4:2:0 采样

3.1 YUV 4:4:4 采样

YUV 4:4:4 采样，意味着 Y、U、V 三个分量的采样比例相同，因此在生成的图像里，每个像素的三个分量信息完整，都是 8 bit，也就是一个像素需要一个字节。

如下图所示：

其中，Y 分量用叉表示，UV 分量用圆圈表示。

举个例子 ：
假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
那么采样的码流为：Y0 U0 V0 Y1 U1 V1 Y2 U2 V2 Y3 U3 V3
最后映射出的像素点依旧为 [Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]

• 1
• 2
• 3
• 4

可以看到这种采样方式的图像和 RGB 颜色模型的图像大小是一样，并没有达到节省带宽的目的，当将 RGB 图像转换为 YUV 图像时，也是先转换为 YUV 4:4:4 采样的图像。

3.2 YUV 4:2:2 采样

YUV 4:2:2 采样，意味着 UV 分量是 Y 分量采样的一半，Y 分量和 UV 分量按照 2 : 1 的比例采样。如果水平方向有 4 个像素点，那么采样了 4 个 Y 分量，而只采样了 2 个 UV 分量。

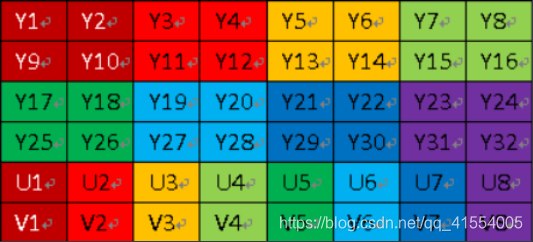

如下图所示：

其中，Y 分量用叉表示，UV 分量用圆圈表示。

举个例子 ：
假如图像像素为：[Y0 U0 V0]、[Y1 U1 V1]、[Y2 U2 V2]、[Y3 U3 V3]
那么采样的码流为：Y0 U0 Y1 V1 Y2 U2 Y3 V3
其中，每采样过一个像素点，都会采样其 Y 分量，而 U、V 分量就会间隔一个采集一个。
最后映射出的像素点为 [Y0 U0 V1]、[Y1 U0 V1]、[Y2 U2 V3]、[Y3 U2 V3]

• 1
• 2
• 3
• 4
• 5

采样的码流映射为像素点，还是要满足每个像素点有 Y、U、V 三个分量。但是可以看到，第一和第二像素点公用了 U0、V1 分量，第三和第四个像素点公用了 U2、V3 分量，这样就节省了图像空间。

一张 1280 * 720 大小的图片，在 YUV 4:2:2 采样时的大小为：

（1280 * 720 * 8 + 1280 * 720 * 0.5 * 8 * 2）/ 8 / 1024 / 1024 = 1.76 MB 。

可以看到 YUV 4:2:2 采样的图像比 RGB 模型图像节省了三分之一的存储空间，在传输时占用的带宽也会随之减少。

3.3 YUV 4:2:0 采样

YUV 4:2:0 采样，并不是指只采样 U 分量而不采样 V 分量。而是指，在每一行扫描时，只扫描一种色度分量（U 或者 V），和 Y 分量按照 2 : 1 的方式采样。比如，第一行扫描时，YU 按照 2 : 1 的方式采样，那么第二行扫描时，YV 分量按照 2:1 的方式采样。对于每个色度分量来说，它的水平方向和竖直方向的采样和 Y 分量相比都是 2:1 。

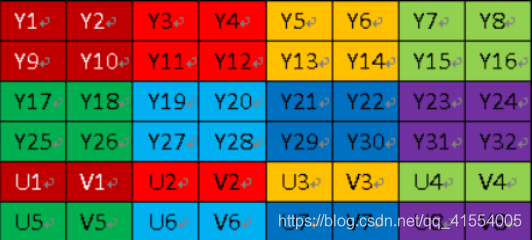

如下图所示：

其中，Y 分量用叉表示，UV 分量用圆圈表示。

假设第一行扫描了 U 分量，第二行扫描了 V 分量，那么需要扫描两行才能够组成完整的 UV 分量。

举个例子 ：
假设图像像素为：
[Y0 U0 V0]、[Y1 U1 V1]、 [Y2 U2 V2]、 [Y3 U3 V3]
[Y5 U5 V5]、[Y6 U6 V6]、 [Y7 U7 V7] 、[Y8 U8 V8]
那么采样的码流为：Y0 U0 Y1 Y2 U2 Y3 Y5 V5 Y6 Y7 V7 Y8
其中，每采样过一个像素点，都会采样其 Y 分量，而 U、V 分量就会间隔一行按照 2 : 1 进行采样。
最后映射出的像素点为：
[Y0 U0 V5]、[Y1 U0 V5]、[Y2 U2 V7]、[Y3 U2 V7]
[Y5 U0 V5]、[Y6 U0 V5]、[Y7 U2 V7]、[Y8 U2 V7]

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9

从映射出的像素点中可以看到，四个 Y 分量是共用了一套 UV 分量，而且是按照 2*2 的小方格的形式分布的，相比 YUV 4:2:2 采样中两个 Y 分量共用一套 UV 分量，这样更能够节省空间。

一张 1280 * 720 大小的图片，在 YUV 4:2:0 采样时的大小为：

（1280 * 720 * 8 + 1280 * 720 * 0.25 * 8 * 2）/ 8 / 1024 / 1024 = 1.32 MB

可以看到 YUV 4:2:0 采样的图像比 RGB 模型图像节省了一半的存储空间，因此它也是比较主流的采样方式。

四、YUV 存储格式

如何把采样的数据存储起来
首先，您应该理解下列概念，这样才能理解接下来的内容：
表面原点。对于本文讲述的 YUV 格式，原点 (0,0) 总是位于表面的左上角。
跨距。表面的跨距，有时也称为间距，指的是表面的宽度，以字节数表示。对于一个表面原点位于左上角的表面来说，跨距总是正数。
对齐。表面的对齐是根据图形显示驱动程序的不同而定的。表面始终应该 DWORD 对齐，就是说，表面中的各个行肯定都是从 32 位 (DWORD) 边界开始的。对齐可以大于 32 位，但具体取决于硬件的需求。
打包格式与平面格式。YUV 格式可以分为打包 格式和平面 格式。在打包格式中，Y、U 和 V 组件存储在一个数组中。像素被组织到了一些巨像素组中，巨像素组的布局取决于格式。在平面格式中，Y、U 和 V 组件作为三个单独的平面进行存储。

YUV 的存储格式，有两种：

• planar 平面格式
  • 指先连续存储所有像素点的 Y 分量，然后存储 U 分量，最后是 V 分量。
• packed 打包模式
  • 指每个像素点的 Y、U、V 分量是连续交替存储的。

根据采样方式和存储格式的不同，就有了多种 YUV 格式。这些格式主要是基于 YUV 4:2:2 和 YUV 4:2:0 采样。

常见的基于 YUV 4:2:2 采样的格式如下表：

常见的基于 YUV 4:2:0 采样的格式如下表：

更多的 YUV 格式信息参考这里：YUV pixel formats

4.1 基于 YUV 4:2:2 采样的格式

YUV 4:2:2 采样规定了 Y 和 UV 分量按照 2: 1 的比例采样，两个 Y 分量公用一组 UV 分量。

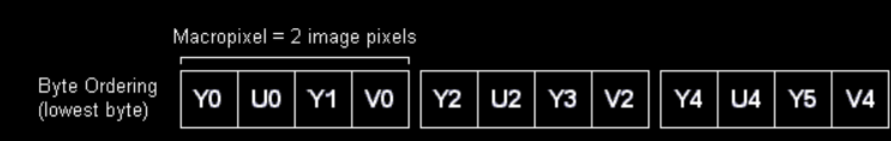

4.1.1 YUYV 格式

YUYV 格式是采用打包格式进行存储的，指每个像素点都采用 Y 分量，但是每隔一个像素采样它的 UV 分量，排列顺序如下：

Y0 UO Y1 V0 Y2 U2 Y3 V2

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

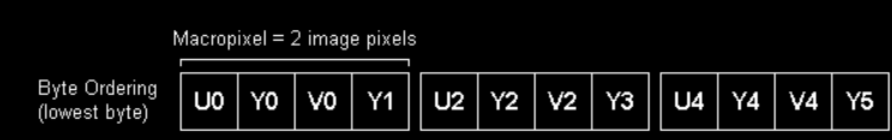

4.1.2 UYVY 格式

UYVY 格式也是采用打包格式进行存储，它的顺序和 YUYV 相反，先采用 U 分量再采样 Y 分量，排列顺序如下：

U0 Y0 V0 Y1 U2 Y2 V2 Y3

Y0 和 Y1 公用 U0 V0 分量，Y2 和 Y3 公用 U2 V2 分量….

根据 UV 和 Y 的顺序还有其他格式，比如，YVYU 格式，VYUY 格式等等，原理大致一样了。

4.1.3 YUV 422P 格式

YUV 422P 格式，又叫做 I422，采用的是平面格式进行存储，先存储所有的 Y 分量，再存储所有的 U 分量，再存储所有的 V 分量。

4.2 基于 YUV 4:2:0 采样的格式

基于 YUV 4:2:0 采样的格式主要有 YUV 420P 和 YUV 420SP 两种类型，每个类型又对应其他具体格式。

• YUV 420P 类型
  • YU12 格式
  • YV12 格式
• YUV 420SP 类型
  • NV12 格式
  • NV21 格式

YUV 420P 和 YUV 420SP 都是基于 Planar 平面模式 进行存储的，先存储所有的 Y 分量后， YUV420P 类型就会先存储所有的 U 分量或者 V 分量，而 YUV420SP 则是按照 UV 或者 VU 的交替顺序进行存储了，具体查看看下图：

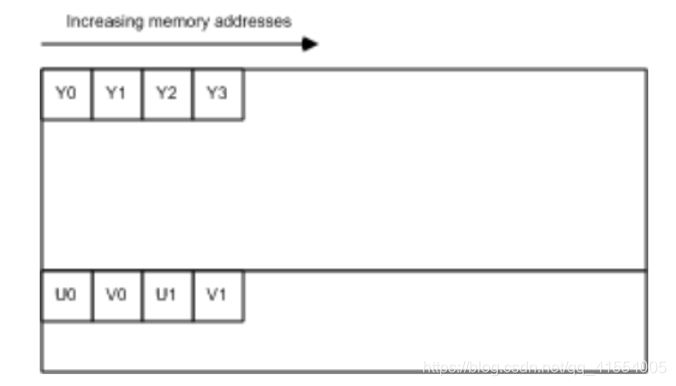

YUV420SP 的格式：

YUV420P 的格式：

4.2.1 YU12 和 YV12 格式

YU12 和 YV12 格式都属于 YUV 420P 类型，即先存储 Y 分量，再存储 U、V 分量，区别在于：YU12 是先 Y 再 U 后 V，而 YV12 是先 Y 再 V 后 U 。

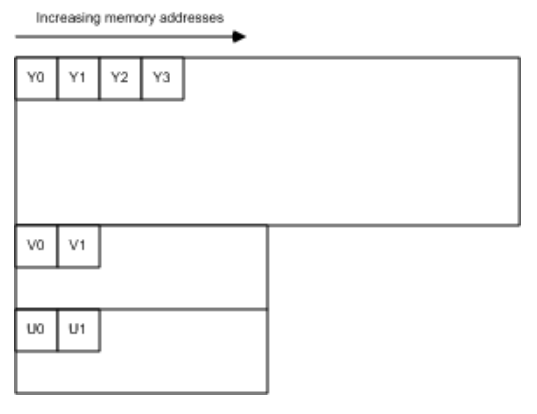

YV 12 的存储格式如下图所示：

YU 12 又称作 I420 格式，它的存储格式就是把 V 和 U 反过来了。

4.2.2 NV12 和 NV21 格式

NV12 和 NV21 格式都属于 YUV420SP 类型。它也是先存储了 Y 分量，但接下来并不是再存储所有的 U 或者 V 分量，而是把 UV 分量交替连续存储。

NV12 是 IOS 中有的模式，它的存储顺序是先存 Y 分量，再 UV 进行交替存储。

NV21 是 安卓 中有的模式，它的存储顺序是先存 Y 分量，在 VU 交替存储。
