华为路由配置值——通过流策略实现策略路由（重定向到不同的下一跳）

组网图形

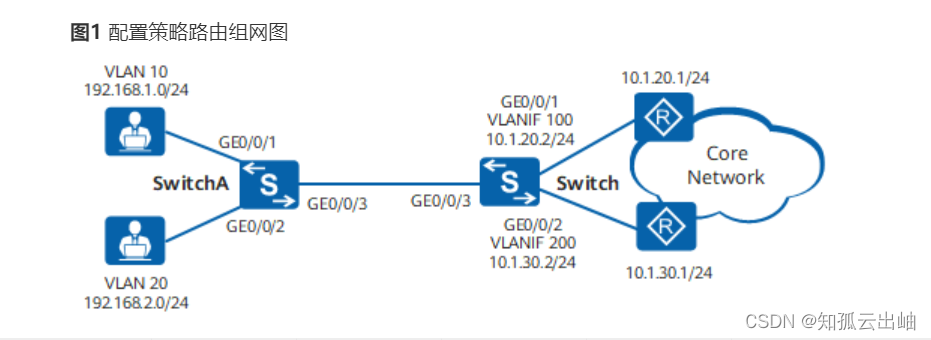

图1 配置策略路由组网图

  • 策略路由简介
  • 配置注意事项
  • 组网需求
  • 配置思路
  • 操作步骤
  • 配置文件

策略路由简介

传统的路由转发原理是首先根据报文的目的地址查找路由表，然后进行报文转发。但是目前越来越多的用户希望能够在传统路由转发的基础上根据自己定义的策略进行报文转发和选路。策略路由PBR（Policy-Based Routing）就是一种依据用户制定的策略进行数据转发的机制。

在S系列交换机上，策略路由通过重定向实现，通过配置策略路由可以将到达接口的符合流分类规则的三层报文重定向到指定的下一跳地址。

在某些需要指定特定的数据流走特定的下一跳的场景下可以使用策略路由实现，例如使不同的数据流通过不同的链路进行发送，提高链路的利用效率；将数据流引流到防火墙等安全设备，进行安全过滤；在满足业务服务质量的前提下，选择费用较低的链路传输业务数据，从而降低企业数据服务的成本。

配置注意事项
  • 如果设备上没有命中下一跳IP地址对应的ARP表项，设备会触发ARP学习，如果一直学习不到ARP，则报文按原始转发路径转发，重定向不生效。
  • 如果通过redirect ip-nexthop命令或redirect ipv6-nexthop命令配置多个下一跳时，设备按照主备方式对报文进行重定向转发。设备根据下一跳的配置顺序确定主备链路，配置在前面的下一跳IP地址优先级高，配置的第一个下一跳IP地址所在的链路作为主用链路，其它链路作为备用链路。当主用链路Down掉之后，则自动选取优先级高的下一跳作为新的主链路。
  • 如果通过redirect ip-multihop命令或redirect ipv6-multihop命令配置多个下一跳时，设备按照等价路由负载分担方式对报文进行重定向转发。
  • 本举例适用的产品包括：
    • V100R005和V100R006版本的S2752EI、V200R011C10及之后版本的S2720-EI
    • S3700-SI、S3700-EI、S3700-HI
    • S5700-EI、S5700-HI、S5710-EI、S5710-HI、S5720-LI、S5720S-LI、S5720-SI、S5720S-SI、S5720I-SI、S5720-EI、S5720-HI、S5730-HI、S5730-SI、S5730S-EI、S5731-H、S5731-S、S5731S-S、S5731S-H、S5731-H-K、S5732-H、S5732-H-K、S2730S-S、S5735-L-I、S5735-L1、S300、S5735-L、S5735S-L1、S5735S-L、S5735S-L-M、S500、S5735-S、S5735S-S、S5735-S-I、S5735S-H、S5736-S
    • S6700-EI、S6720-LI、S6720S-LI、S6720-SI、S6720S-SI、S6720-EI、S6720S-EI、S6720-HI、S6730-H、S6730-S、S6730S-S、S6730S-H、S6730-H-K
    • S7703、S7706、S7712、S7710、S7703 PoE、S7706 PoE、S7905、S7908
    • S9703、S9706、S9712

  • 本举例中产品的默认适用版本请参见“案例适用的产品和版本说明”中的表1。

如需了解交换机软件配套详细信息，请点击Info-Finder，在选择产品系列或产品型号后，在“硬件中心”进行查询。

S5731-L和S5731S-L属于远端模块，不支持Web管理、YANG和命令行，仅支持通过中心交换机对其下发配置，相关操作请参见《S300, S500, S2700, S5700, S6700 V200R022C00 配置指南-设备管理》中的“智能极简园区网络配置（小行星方案）”。

组网需求

如图1所示，公司用户通过Switch双归属到外部网络设备。其中，一条是高速链路，网关为10.1.20.1/24；另外一条是低速链路，网关为10.1.30.1/24。

公司内网有两个网段192.168.1.0/24和192.168.2.0/24。192.168.1.0/24网段主要是服务器区，对链路带宽要求比较高，所以网管决定该网段走高速链路出去；剩余的192.168.2.0/24网段主要用作公司员工上网，上网的话只能走低速链路出去。

配置思路

采用重定向方式实现策略路由，进而提供差分服务，具体配置思路如下：

  1. 创建VLAN并配置各接口，配置路由实现公司和外部网络互通。
  2. 配置ACL规则，分别匹配192.168.1.0和192.168.2.0网段的数据流。
  3. 配置流分类，匹配规则为上述ACL规则，使设备可以对报文进行区分。
  4. 配置流行为，使满足不同ACL规则的数据流走不同的链路，需要注意先把内网互访的数据流放行。
  5. 配置流策略，绑定上述流分类和流行为，并应用到Switch设备的GE0/0/3接口的入方向，实现策略路由。

操作步骤
  1. 创建VLAN并配置各接口，实现基本的互联互通

    1. # 在SwitchA上创建VLAN10和VLAN20。
    2.
    3. <HUAWEI> system-view
    4. [HUAWEI] sysname SwitchA
    5. [SwitchA] vlan batch 10 20
    6. # 配置SwitchA各接口的所属VLAN，连接终端PC的接口配置为Access类型，连接Switch的接口配置为Trunk类型。
    7.
    8. [SwitchA] interface gigabitethernet 0/0/1
    9. [SwitchA-GigabitEthernet0/0/1] port link-type access
    10. [SwitchA-GigabitEthernet0/0/1] port default vlan 10
    11. [SwitchA-GigabitEthernet0/0/1] quit
    12. [SwitchA] interface gigabitethernet 0/0/2
    13. [SwitchA-GigabitEthernet0/0/2] port link-type access
    14. [SwitchA-GigabitEthernet0/0/2] port default vlan 20
    15. [SwitchA-GigabitEthernet0/0/2] quit
    16. [SwitchA] interface gigabitethernet 0/0/3
    17. [SwitchA-GigabitEthernet0/0/3] port link-type trunk
    18. [SwitchA-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20
    19. [SwitchA-GigabitEthernet0/0/3] quit
    20. # 在Switch上创建VLAN10、VLAN20、VLAN100、VLAN200。
    21.
    22. <HUAWEI> system-view
    23. [HUAWEI] sysname Switch
    24. [Switch] vlan batch 10 20 100 200
    25. # 配置Switch各接口的所属VLAN，连接SwitchA的接口配置为Trunk类型，连接外部网络设备的接口配置为Access类型。
    26.
    27. [Switch] interface gigabitethernet 0/0/1
    28. [Switch-GigabitEthernet0/0/1] port link-type access
    29. [Switch-GigabitEthernet0/0/1] port default vlan 100
    30. [Switch-GigabitEthernet0/0/1] quit
    31. [Switch] interface gigabitethernet 0/0/2
    32. [Switch-GigabitEthernet0/0/2] port link-type access
    33. [Switch-GigabitEthernet0/0/2] port default vlan 200
    34. [Switch-GigabitEthernet0/0/2] quit
    35. [Switch] interface gigabitethernet 0/0/3
    36. [Switch-GigabitEthernet0/0/3] port link-type trunk
    37. [Switch-GigabitEthernet0/0/3] port trunk allow-pass vlan 10 20
    38. [Switch-GigabitEthernet0/0/3] quit
    39. # 在Switch上配置VLANIF10和VLANIF20作为用户网关，并配置IP地址分别为192.168.1.1/24和192.168.2.1/24。
    40.
    41. [Switch] interface vlanif 10
    42. [Switch-Vlanif10] ip address 192.168.1.1 24
    43. [Switch-Vlanif10] quit
    44. [Switch] interface vlanif 20
    45. [Switch-Vlanif20] ip address 192.168.2.1 24
    46. [Switch-Vlanif20] quit
    47. # 在Switch上配置VLANIF100和VLANIF200用于和外部网络设备互联，并配置IP地址分别为10.1.20.2/24和10.1.30.2/24。
    48.
    49. [Switch] interface vlanif 100
    50. [Switch-Vlanif100] ip address 10.1.20.2 24
    51. [Switch-Vlanif100] quit
    52. [Switch] interface vlanif 200
    53. [Switch-Vlanif200] ip address 10.1.30.2 24
    54. [Switch-Vlanif200] quit
    55. # 在Switch上配置两条缺省路由，下一跳分别指向两个外部网络设备。
    56.
    57. [Switch] ip route-static 0.0.0.0 0 10.1.20.1
    58. [Switch] ip route-static 0.0.0.0 0 10.1.30.1

    完成以上配置步骤以后，内网能够正常访问外网了，但是不能保证192.168.1.0/24网段用户的数据走高速链路，192.168.2.0/24网段的数据走低速链路，要实现这个需求需要继续完成下面的配置步骤。

  2. 配置ACL规则

    1. # 在Switch上创建编码为3000、3001、3002的高级ACL。
    2.
    3.
    4.
    5. [Switch] acl 3000   //主要用于匹配内网两个网段之间互访的数据流，这部分数据流不需要做重定向，如果不配置这一步会导致内网之间互访的流量也被重定向，从而导致内网互访不通。
    6. [Switch-acl-adv-3000] rule permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
    7. [Switch-acl-adv-3000] rule permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
    8. Switch-acl-adv-3000] quit
    9. [Switch] acl 3001   //匹配内网192.168.1.0/24网段的数据流
    10. [Switch-acl-adv-3001] rule permit ip source 192.168.1.0 0.0.0.255
    11. [Switch-acl-adv-3001] quit
    12. [Switch] acl 3002   //匹配内网192.168.2.0/24网段的数据流
    13. [Switch-acl-adv-3002] rule permit ip source 192.168.2.0 0.0.0.255
    14. [Switch-acl-adv-3002] quit

  3. 配置流分类

    1. 在Switch上创建流分类c0、c1、c2，匹配规则分别为ACL 3000、ACL 3001和ACL 3002。
    2.
    3. [Switch] traffic classifier c0 operator or
    4. [Switch-classifier-c0] if-match acl 3000
    5. [Switch-classifier-c0] quit
    6. [Switch] traffic classifier c1 operator or
    7. [Switch-classifier-c1] if-match acl 3001
    8. [Switch-classifier-c1] quit
    9. [Switch] traffic classifier c2 operator or
    10. [Switch-classifier-c2] if-match acl 3002
    11. [Switch-classifier-c2] quit

  4. 配置流行为

    1. # 在Switch上创建流行为b0、b1、b2，对于b0只配置permit的动作，对于b1和b2分别指定重定向到10.1.20.1和10.1.30.1的动作。
    2.
    3. [Switch] traffic behavior b0
    4. [Switch-behavior-b0] permit
    5. [Switch-behavior-b0] quit
    6. [Switch] traffic behavior b1
    7. [Switch-behavior-b1] redirect ip-nexthop 10.1.20.1
    8. [Switch-behavior-b1] quit
    9. [Switch] traffic behavior b2
    10. [Switch-behavior-b2] redirect ip-nexthop 10.1.30.1
    11. [Switch-behavior-b2] quit

  5. 配置流策略并应用到接口上

    1. # 在Switch上创建流策略p1，将流分类和对应的流行为进行绑定。
    2.
    3. [Switch] traffic policy p1
    4. [Switch-trafficpolicy-p1] classifier c0 behavior b0
    5. [Switch-trafficpolicy-p1] classifier c1 behavior b1
    6. [Switch-trafficpolicy-p1] classifier c2 behavior b2
    7. [Switch-trafficpolicy-p1] quit
    8. # 将流策略p1应用到Switch的GE0/0/3的入方向上。
    9.
    10. [Switch] interface gigabitethernet 0/0/3
    11. [Switch-GigabitEthernet0/0/3] traffic-policy p1 inbound
    12. [Switch-GigabitEthernet0/0/3] return

  6. 验证配置结果

    1. # 查看ACL规则的配置信息。
    2.
    3. <Switch> display acl 3000
    4. Advanced ACL 3000, 2 rules
    5. Acl's step is 5
    6.  rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
    7.  rule 10 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
    8.  display acl 3001
    9. Advanced ACL 3001, 1 rule
    10. Acl's step is 5
    11.  rule 5 permit ip source 192.168.1.0 0.0.0.255
    12. <Switch> display acl 3002
    13. Advanced ACL 3002, 1 rule
    14. Acl's step is 5
    15.  rule 5 permit ip source 192.168.2.0 0.0.0.255
    16. # 查看流分类的配置信息。
    18.  display traffic classifier user-defined
    19.   User Defined Classifier Information:
    20.    Classifier: c2
    21.     Operator: OR
    22.     Rule(s) : if-match acl 3002
    23.
    24.    Classifier: c0
    25.     Operator: OR
    26.     Rule(s) : if-match acl 3000
    27.
    28.    Classifier: c1
    29.     Operator: OR
    30.     Rule(s) : if-match acl 3001
    31.
    32. Total classifier number is 3
    33. # 查看流策略的配置信息。
    35.  display traffic policy user-defined p1
    36.   User Defined Traffic Policy Information:
    37.   Policy: p1
    38.    Classifier: c0
    39.     Operator: OR
    40.      Behavior: b0
    41.       Permit
    42.    Classifier: c1
    43.     Operator: OR
    44.      Behavior: b1
    45.       Permit
    46.       Redirect: no forced
    47.         Redirect ip-nexthop
    48.         10.1.20.1
    49.    Classifier: c2
    50.     Operator: OR
    51.      Behavior: b2
    52.       Permit
    53.       Redirect: no forced
    54.         Redirect ip-nexthop
    55.         10.1.30.1

配置文件
  1. SwitchA的配置文件
  2.
  3. #
  4. sysname SwitchA
  5. #
  6. vlan batch 10 20
  7. #
  8. interface GigabitEthernet0/0/1
  9.  port link-type access
  10.  port default vlan 10
  11. #
  12. interface GigabitEthernet0/0/2
  13.  port link-type access
  14.  port default vlan 20
  15. #
  16. interface GigabitEthernet0/0/3
  17.  port link-type trunk
  18.  port trunk allow-pass vlan 10 20
  19. #
  20. return
  21. Switch的配置文件
  22.
  23. #
  24. sysname Switch
  25. #
  26. vlan batch 10 20 100 200
  27. #
  28. acl number 3000
  29.  rule 5 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255
  30.  rule 10 permit ip source 192.168.2.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
  31. acl number 3001
  32.  rule 5 permit ip source 192.168.1.0 0.0.0.255
  33. acl number 3002
  34.  rule 5 permit ip source 192.168.2.0 0.0.0.255
  35. #
  36. traffic classifier c0 operator or
  37.  if-match acl 3000
  38. traffic classifier c1 operator or
  39.  if-match acl 3001
  40. traffic classifier c2 operator or
  41.  if-match acl 3002
  42. #
  43. traffic behavior b0
  44.  permit
  45. traffic behavior b1
  46.  redirect ip-nexthop 10.1.20.1
  47. traffic behavior b2
  48.  redirect ip-nexthop 10.1.30.1
  49. #
  50. traffic policy p1 match-order config
  51.  classifier c0 behavior b0
  52.  classifier c1 behavior b1
  53.  classifier c2 behavior b2
  54. #
  55. interface Vlanif10
  56.  ip address 192.168.1.1 255.255.255.0
  57. #
  58. interface Vlanif20
  59.  ip address 192.168.2.1 255.255.255.0
  60. #
  61. interface Vlanif100
  62.  ip address 10.1.20.2 255.255.255.0
  63. #
  64. interface Vlanif200
  65.  ip address 10.1.30.2 255.255.255.0
  66. #
  67. interface GigabitEthernet0/0/1
  68.  port link-type access
  69.  port default vlan 100
  70. #
  71. interface GigabitEthernet0/0/2
  72.  port link-type access
  73.  port default vlan 200
  74. #
  75. interface GigabitEthernet0/0/3
  76.  port link-type trunk
  77.  port trunk allow-pass vlan 10 20
  78.  traffic-policy p1 inbound
  79. #
  80. ip route-static 0.0.0.0 0.0.0.0 10.1.20.1
  81. ip route-static 0.0.0.0 0.0.0.0 10.1.30.1
  82. #
  83. return
