前言

本文最早是属于《斯坦福Mobile ALOHA背后的关键技术：动作分块ACT算法的原理解析》的第二、第三部分，涉及到动作分块ACT的代码剖析与部署训练

但因为想把ACT的代码逐行剖析的更细致些，加之为避免上一篇文章太过于长，故把动作分块ACT的代码剖析与部署实践这块独立出来成本文

第一部分动作分块算法ACT的代码剖析

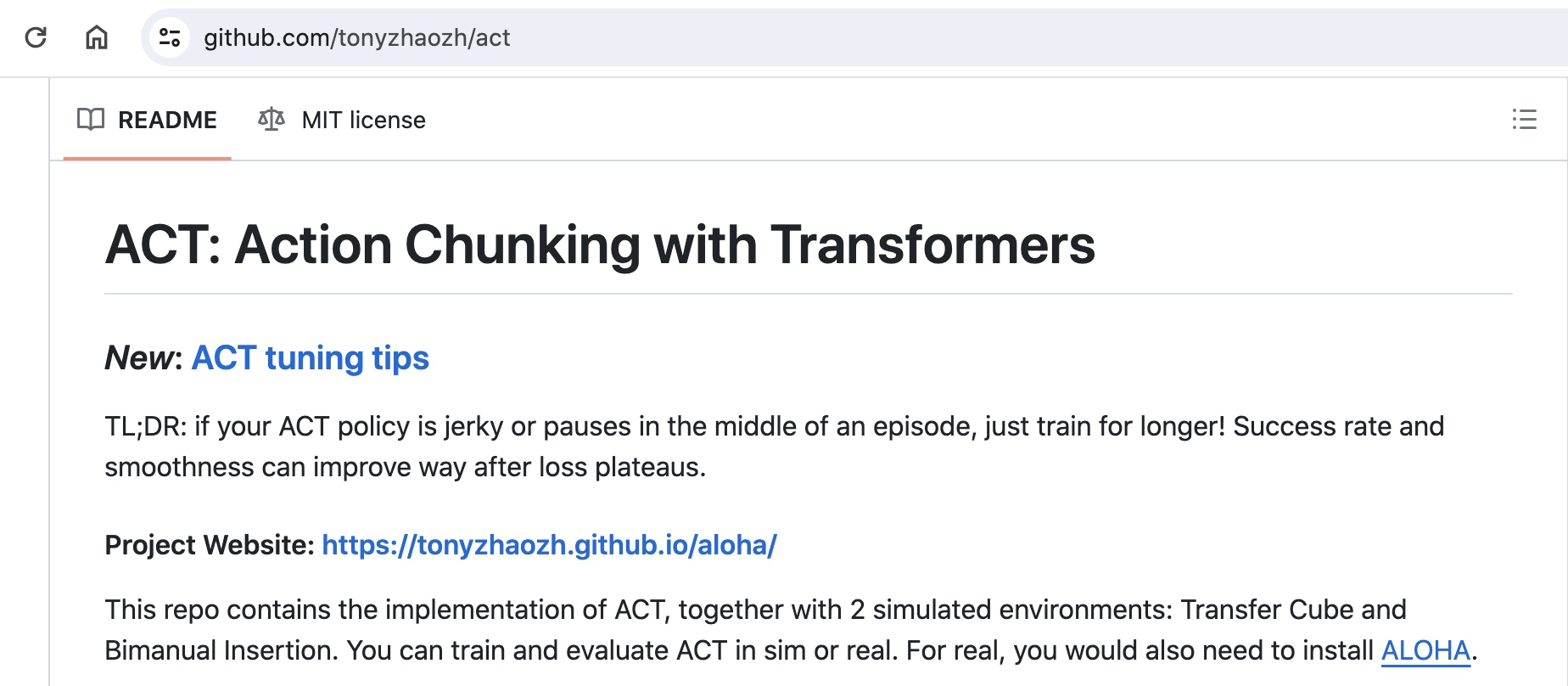

关于ACT的代码，我们可以重点研究下这个仓库：GitHub - tonyzhaozh/act，我司同事杜老师也于24年1.10日跑通了这份代码(如何跑通的教程见下文第二部分)

imitate_episodes.py，训练和评估 ACT
policy.py，An adaptor for ACT policy
detr，ACT 的模型定义修改自 DETR
sim_env.py，具有 joint space control的 Mujoco + DM_Control 环境
ee_sim_env.py，具有EE space control的 Mujoco + DM_Control 环境
scripted_policy.py，模拟环境的脚本化策略
constants.py，跨文件共享的常量
utils.py，数据加载和辅助函数等实用程序
visualize_episodes.py，保存 .hdf5 数据集中的视频

1.1 ACT的训练与评估imitate_episodes.py

1.1.1 主程序

从命令行参数中获取模型训练和评估的相关配置


def main(args):
    set_seed(1)  # 设置随机种子以保证结果可重现
    # 解析命令行参数
    is_eval = args["eval"]  # 是否为评估模式的布尔标志
    ckpt_dir = args["ckpt_dir"]  # 保存/加载检查点的目录
    policy_class = args["policy_class"]  # 使用的策略类
    onscreen_render = args["onscreen_render"]  # 是否进行屏幕渲染的标志
    task_name = args["task_name"]  # 任务名称
    batch_size_train = args["batch_size"]  # 训练批大小
    batch_size_val = args["batch_size"]  # 验证批大小
    num_epochs = args["num_epochs"]  # 训练的总周期数
    use_waypoint = args["use_waypoint"]  # 是否使用航点
    constant_waypoint = args["constant_waypoint"]  # 持续航点的设置

    # 根据是否使用航点打印相应信息
    if use_waypoint:
        print("Using waypoint")  # 使用航点
    if constant_waypoint is not None:
        print(f"Constant waypoint: {constant_waypoint}")  # 持续航点

根据任务名称和配置获取任务参数，例如数据集目录、任务类型等


    # 获取任务参数
    is_sim = True  # 硬编码为True以避免从aloha中查找常量
    # 如果是模拟任务，从constants导入SIM_TASK_CONFIGS
    if is_sim:
        from constants import SIM_TASK_CONFIGS
        task_config = SIM_TASK_CONFIGS[task_name]
    else:
        from aloha_scripts.constants import TASK_CONFIGS
        task_config = TASK_CONFIGS[task_name]

    # 从任务配置中获取相关参数
    dataset_dir = task_config["dataset_dir"]
    num_episodes = task_config["num_episodes"]
    episode_len = task_config["episode_len"]
    camera_names = task_config["camera_names"]

定义模型的架构和超参数，包括学习率、网络结构、层数等


   # 固定参数
    state_dim = 14  # 状态维度
    lr_backbone = 1e-5  # 主干网络的学习率
    backbone = "resnet18"  # 使用的主干网络类型

根据策略类别设置策略配置


    # 根据策略类别设置策略配置
    if policy_class == "ACT":
        # ACT策略的特定参数
        enc_layers = 4
        dec_layers = 7
        nheads = 8
        policy_config = {
            "lr": args["lr"],
            "num_queries": args["chunk_size"],
            "kl_weight": args["kl_weight"],
            "hidden_dim": args["hidden_dim"],
            "dim_feedforward": args["dim_feedforward"],
            "lr_backbone": lr_backbone,
            "backbone": backbone,
            "enc_layers": enc_layers,
            "dec_layers": dec_layers,
            "nheads": nheads,
            "camera_names": camera_names,
        }
    elif policy_class == "CNNMLP":
        # CNNMLP策略的特定参数
        policy_config = {
            "lr": args["lr"],
            "lr_backbone": lr_backbone,
            "backbone": backbone,
            "num_queries": 1,
            "camera_names": camera_names,
        }
    else:
        raise NotImplementedError

配置训练参数


    # 配置训练参数
    config = {
        "num_epochs": num_epochs,
        "ckpt_dir": ckpt_dir,
        "episode_len": episode_len,
        "state_dim": state_dim,
        "lr": args["lr"],
        "policy_class": policy_class,
        "onscreen_render": onscreen_render,
        "policy_config": policy_config,
        "task_name": task_name,
        "seed": args["seed"],
        "temporal_agg": args["temporal_agg"],
        "camera_names": camera_names,
        "real_robot": not is_sim,
    }

如果设置为评估模式，加载保存的模型权重并在验证集上评估模型性能，计算成功率和平均回报


    # 如果为评估模式，执行评估流程
    if is_eval:
        ckpt_names = [f"policy_best.ckpt"]
        results = []
        for ckpt_name in ckpt_names:
            success_rate, avg_return = eval_bc(config, ckpt_name, save_episode=True)
            results.append([ckpt_name, success_rate, avg_return])

        for ckpt_name, success_rate, avg_return in results:
            print(f"{ckpt_name}: {success_rate=} {avg_return=}")
        print()
        exit()

    # 加载数据
    train_dataloader, val_dataloader, stats, _ = load_data(
        dataset_dir,
        num_episodes,
        camera_names,
        batch_size_train,
        batch_size_val,
        use_waypoint,
        constant_waypoint,
    )

    # 保存数据集统计信息
    if not os.path.isdir(ckpt_dir):
        os.makedirs(ckpt_dir)
    stats_path = os.path.join(ckpt_dir, f"dataset_stats.pkl")
    with open(stats_path, "wb") as f:
        pickle.dump(stats, f)

最后，将结果打印出来


    # 训练并获取最佳检查点信息
    best_ckpt_info = train_bc(train_dataloader, val_dataloader, config)
    best_epoch, min_val_loss, best_state_dict = best_ckpt_info

    # 保存最佳检查点
    ckpt_path = os.path.join(ckpt_dir, f"policy_best.ckpt")
    torch.save(best_state_dict, ckpt_path)
    print(f"Best ckpt, val loss {min_val_loss:.6f} @ epoch{best_epoch}")

1.1.2 make_policy、make_optimizer、get_image

根据指定的policy_class(策略类别，目前支持两种类型："ACT"和"CNNMLP")，和policy_config(策略配置)创建一个策略模型对象


def make_policy(policy_class, policy_config):
    if policy_class == 'ACT':
        policy = ACTPolicy(policy_config)  # 如果策略类是 ACT，创建 ACTPolicy
    elif policy_class == 'CNNMLP':
        policy = CNNMLPPolicy(policy_config)  # 如果策略类是 CNNMLP，创建 CNNMLPPolicy
    else:
        raise NotImplementedError  # 如果不是以上两种类型，则抛出未实现错误
    return policy  # 返回创建的策略对象

make_optimizer用于创建策略模型的优化器(optimizer)，并返回创建的优化器对象。优化器的作用是根据策略模型的损失函数来更新模型的参数，以使损失函数尽量减小


def make_optimizer(policy_class, policy):
    if policy_class == 'ACT':
        optimizer = policy.configure_optimizers()  # 如果策略类是 ACT，配置优化器
    elif policy_class == 'CNNMLP':
        optimizer = policy.configure_optimizers()  # 如果策略类是 CNNMLP，配置优化器
    else:
        raise NotImplementedError  # 如果不是以上两种类型，则抛出未实现错误
    return optimizer  # 返回配置的优化器

get_image的作用是获取一个时间步(ts)的图像数据。函数接受两个参数：ts和camera_names


def get_image(ts, camera_names):
    curr_images = []
    for cam_name in camera_names:
        curr_image = rearrange(ts.observation['images'][cam_name], 'h w c -> c h w')  # 重排图像数组
        curr_images.append(curr_image)  # 将处理后的图像添加到列表中
    curr_image = np.stack(curr_images, axis=0)  # 将图像列表堆叠成数组
    curr_image = torch.from_numpy(curr_image / 255.0).float().cuda().unsqueeze(0)  # 将数组转换为 PyTorch 张量
    return curr_image  # 返回处理后的图像张量

ts是一个时间步的数据，包含了多个相机（摄像头）拍摄的图像 ts.observation["images"]包含了各个相机拍摄的图像数据，而camera_names是一个列表，包含了要获取的相机的名称
函数通过循环遍历camera_names中的相机名称，从ts.observation["images"]中获取对应相机的图像数据这些图像数据首先通过rearrange函数重新排列维度，将"height-width-channels"的顺序变为"channels-height-width"，以适应PyTorch的数据格式
获取的图像数据被放入curr_images列表中
接下来，函数将curr_images列表中的所有图像数据堆叠成一个张量（tensor），np.stack(curr_images, axis=0)这一行代码实现了这个操作
接着，图像数据被归一化到[0, 1]的范围，然后转换为PyTorch的float类型，并移到GPU上（如果可用）。最后，图像数据被增加了一个额外的维度（unsqueeze(0)），以适应模型的输入要求

最终，函数返回包含时间步图像数据的PyTorch张量。这个图像数据可以被用于输入到神经网络模型中进行处理

1.1.3 eval_bc：评估一个行为克隆(behavior cloning)模型

的


def eval_bc(config, ckpt_name, save_episode=True):
    set_seed(1000)  # 设置随机种子为 1000
    # 从配置中获取参数
    ckpt_dir = config['ckpt_dir']
    state_dim = config['state_dim']
    real_robot = config['real_robot']
    policy_class = config['policy_class']
    onscreen_render = config['onscreen_render']
    policy_config = config['policy_config']
    camera_names = config['camera_names']
    max_timesteps = config['episode_len']
    task_name = config['task_name']
    temporal_agg = config['temporal_agg']
    onscreen_cam = 'angle'

    # 加载策略和统计信息
    ckpt_path = os.path.join(ckpt_dir, ckpt_name)
    policy = make_policy(policy_class, policy_config)
    loading_status = policy.load_state_dict(torch.load(ckpt_path))
    print(loading_status)
    policy.cuda()
    policy.eval()
    print(f'Loaded: {ckpt_path}')
    stats_path = os.path.join(ckpt_dir, f'dataset_stats.pkl')
    with open(stats_path, 'rb') as f:
        stats = pickle.load(f)

    # 定义预处理和后处理函数
    pre_process = lambda s_qpos: (s_qpos - stats['qpos_mean']) / stats['qpos_std']
    post_process = lambda a: a * stats['action_std'] + stats['action_mean']

的


    # 加载环境
    if real_robot:
        from aloha_scripts.robot_utils import move_grippers  # 从 aloha_scripts.robot_utils 导入 move_grippers
        from aloha_scripts.real_env import make_real_env  # 从 aloha_scripts.real_env 导入 make_real_env
        env = make_real_env(init_node=True)  # 创建真实机器人环境
        env_max_reward = 0
    else:
        from sim_env import make_sim_env  # 从 sim_env 导入 make_sim_env
        env = make_sim_env(task_name)  # 创建模拟环境
        env_max_reward = env.task.max_reward

    # 设置查询频率和时间聚合参数
    query_frequency = policy_config['num_queries']
    if temporal_agg:
        query_frequency = 1
        num_queries = policy_config['num_queries']

    # 设置最大时间步数
    max_timesteps = int(max_timesteps * 1)  # 可以根据实际任务调整最大时间步数

设置评估的循环次数(num_rollouts)，每次循环都会进行一次评估
在每次循环中，初始化环境，执行模型生成的动作并观测环境的响应
将每个时间步的观测数据(包括图像、关节位置等)存储在相应的列表中


    # 设置回放次数和初始化结果列表
    num_rollouts = 50
    episode_returns = []
    highest_rewards = []

    # 回放循环
    for rollout_id in range(num_rollouts):
        rollout_id += 0
        # 设置任务
        if 'sim_transfer_cube' in task_name:
            BOX_POSE[0] = sample_box_pose()  # 在模拟重置中使用的 BOX_POSE
        elif 'sim_insertion' in task_name:
            BOX_POSE[0] = np.concatenate(sample_insertion_pose())  # 在模拟重置中使用的 BOX_POSE

        ts = env.reset()  # 重置环境

        # 处理屏幕渲染
        if onscreen_render:
            ax = plt.subplot()
            plt_img = ax.imshow(env._physics.render(height=480, width=640, camera_id=onscreen_cam))
            plt.ion()

        # 评估循环
        if temporal_agg:
            all_time_actions = torch.zeros([max_timesteps, max_timesteps+num_queries, state_dim]).cuda()

        qpos_history = torch.zeros((1, max_timesteps, state_dim)).cuda()
        image_list = []  # 用于可视化的图像列表
        qpos_list = []
        target_qpos_list = []
        rewards = []

        # 在不计算梯度的模式下执行
        with torch.inference_mode():
            for t in range(max_timesteps):
                # 更新屏幕渲染和等待时间
                if onscreen_render:
                    image = env._physics.render(height=480, width=640, camera_id=onscreen_cam)
                    plt_img.set_data(image)
                    plt.pause(DT)

                # 处理上一时间步的观测值以获取 qpos 和图像列表
                obs = ts.observation
                if 'images' in obs:
                    image_list.append(obs['images'])
                else:
                    image_list.append({'main': obs['image']})
                qpos_numpy = np.array(obs['qpos'])
                qpos = pre_process(qpos_numpy)
                qpos = torch.from_numpy(qpos).float().cuda().unsqueeze(0)
                qpos_history[:, t] = qpos
                curr_image = get_image(ts, camera_names)

                # 查询策略
                if config['policy_class'] == "ACT":
                    if t % query_frequency == 0:
                        all_actions = policy(qpos, curr_image)
                    if temporal_agg:
                        all_time_actions[[t], t:t+num_queries] = all_actions
                        actions_for_curr_step = all_time_actions[:, t]
                        actions_populated = torch.all(actions_for_curr_step != 0, axis=1)
                        actions_for_curr_step = actions_for_curr_step[actions_populated]
                        k = 0.01
                        exp_weights = np.exp(-k * np.arange(len(actions_for_curr_step)))
                        exp_weights = exp_weights / exp_weights.sum()
                        exp_weights = torch.from_numpy(exp_weights).cuda().unsqueeze(dim=1)
                        raw_action = (actions_for_curr_step * exp_weights).sum(dim=0, keepdim=True)
                    else:
                        raw_action = all_actions[:, t % query_frequency]
                elif config['policy_class'] == "CNNMLP":
                    raw_action = policy(qpos, curr_image)
                else:
                    raise NotImplementedError

                # 后处理动作
                raw_action = raw_action.squeeze(0).cpu().numpy()
                action = post_process(raw_action)
                target_qpos = action

                # 步进环境
                ts = env.step(target_qpos)

                # 用于可视化的列表
                qpos_list.append(qpos_numpy)
                target_qpos_list.append(target_qpos)
                rewards.append(ts.reward)

            plt.close()  # 关闭绘图窗口
        if real_robot:
            move_grippers([env.puppet_bot_left, env.puppet_bot_right], [PUPPET_GRIPPER_JOINT_OPEN] * 2, move_time=0.5)  # 打开夹持器
            pass

计算每次评估的总回报，以及每次评估的最高回报，并记录成功率


        # 计算回报和奖励
        rewards = np.array(rewards)
        episode_return = np.sum(rewards[rewards != None])
        episode_returns.append(episode_return)
        episode_highest_reward = np.max(rewards)
        highest_rewards.append(episode_highest_reward)
        print(f'Rollout {rollout_id}\n{episode_return=}, {episode_highest_reward=}, {env_max_reward=}, Success: {episode_highest_reward == env_max_reward}')

如果指定了保存评估过程中的图像数据，将每次评估的图像数据保存为视频


        # 保存视频
        if save_episode:
            save_videos(image_list, DT, video_path=os.path.join(ckpt_dir, f'video{rollout_id}.mp4'))

输出评估结果，包括成功率、平均回报以及回报分布
将评估结果保存到文本文件中



    # 计算成功率和平均回报
    # 计算成功率，即最高奖励的次数与环境最大奖励相等的比率
    success_rate = np.mean(np.array(highest_rewards) == env_max_reward)

    # 计算平均回报
    avg_return = np.mean(episode_returns)

    # 创建一个包含成功率和平均回报的摘要字符串
    summary_str = f'\n成功率: {success_rate}\n平均回报: {avg_return}\n\n'

    # 遍历奖励范围，计算每个奖励范围内的成功率
    for r in range(env_max_reward + 1):
        # 统计最高奖励大于等于 r 的次数
        more_or_equal_r = (np.array(highest_rewards) >= r).sum()

        # 计算成功率
        more_or_equal_r_rate = more_or_equal_r / num_rollouts

        # 将结果添加到摘要字符串中
        summary_str += f'奖励 >= {r}: {more_or_equal_r}/{num_rollouts} = {more_or_equal_r_rate*100}%\n'

    # 打印摘要字符串
    print(summary_str)

    # 将成功率保存到文本文件
    result_file_name = 'result_' + ckpt_name.split('.')[0] + '.txt'
with open(os.path.join(ckpt_dir, result_file_name), 'w') as f:
        f.write(summary_str)  # 写入摘要字符串
        f.write(repr(episode_returns))  # 写入回报数据
        f.write('\n\n')
        f.write(repr(highest_rewards))  # 写入最高奖励数据

    # 返回成功率和平均回报
    return success_rate, avg_return

最终，函数返回成功率和平均回报。这些结果可以用于评估模型的性能

1.1.4 forward_pass


def forward_pass(data, policy):
    image_data, qpos_data, action_data, is_pad = data
    image_data, qpos_data, action_data, is_pad = (
        image_data.cuda(),
        qpos_data.cuda(),
        action_data.cuda(),
        is_pad.cuda(),
    )
    return policy(qpos_data, image_data, action_data, is_pad)

这个函数用于执行前向传播（forward pass）操作，以生成模型的输出。它接受以下参数：

data：包含输入数据的元组，其中包括图像数据、关节位置数据、动作数据以及填充标志
policy：行为克隆模型

函数的主要步骤如下：

将输入数据转移到GPU上，以便在GPU上进行计算。
调用行为克隆模型的前向传播方法(policy)，将关节位置数据、图像数据、动作数据和填充标志传递给模型
返回模型的输出，这可能是模型对动作数据的预测结果

1.1.5 train_bc

这个函数用于训练行为克隆(Behavior Cloning)模型。它接受以下参数：

train_dataloader：训练数据的数据加载器，用于从训练集中获取批次的数据。
val_dataloader：验证数据的数据加载器，用于从验证集中获取批次的数据。
config：包含训练配置信息的字典

函数的主要步骤如下

初始化训练过程所需的各种参数和配置


def train_bc(train_dataloader, val_dataloader, config):
    num_epochs = config["num_epochs"]
    ckpt_dir = config["ckpt_dir"]
    seed = config["seed"]
    policy_class = config["policy_class"]
    policy_config = config["policy_config"]

    set_seed(seed)

创建行为克隆模型，并根据是否存在之前的训练检查点来加载模型权重


    policy = make_policy(policy_class, policy_config)
    # if ckpt_dir is not empty, prompt the user to load the checkpoint
    if os.path.isdir(ckpt_dir) and len(os.listdir(ckpt_dir)) > 1:
        print(f"Checkpoint directory {ckpt_dir} is not empty. Load checkpoint? (y/n)")
        load_ckpt = input()
        if load_ckpt == "y":
            # load the latest checkpoint
            latest_idx = max(
                [
                    int(f.split("_")[2])
                    for f in os.listdir(ckpt_dir)
                    if f.startswith("policy_epoch_")
                ]
            )
            ckpt_path = os.path.join(
                ckpt_dir, f"policy_epoch_{latest_idx}_seed_{seed}.ckpt"
            )
            print(f"Loading checkpoint from {ckpt_path}")
            loading_status = policy.load_state_dict(torch.load(ckpt_path))
            print(loading_status)
        else:
            print("Not loading checkpoint")
            latest_idx = 0
    else:
        latest_idx = 0

定义优化器，用于更新模型的权重


    policy.cuda()
    optimizer = make_optimizer(policy_class, policy)

进行训练循环，每个循环迭代一个 epoch，包括以下步骤：
验证：在验证集上计算模型的性能，并记录验证结果。如果当前模型的验证性能优于历史最佳模型，则保存当前模型的权重。
训练：在训练集上进行模型的训练，计算损失并执行反向传播来更新模型的权重
每隔一定周期，保存当前模型的权重和绘制训练曲线图



    train_history = []
    validation_history = []
    min_val_loss = np.inf
    best_ckpt_info = None
    for epoch in tqdm(range(latest_idx, num_epochs)):
        print(f"\nEpoch {epoch}")
        # validation
        with torch.inference_mode():
            policy.eval()
            epoch_dicts = []
            for batch_idx, data in enumerate(val_dataloader):
                forward_dict = forward_pass(data, policy)
                epoch_dicts.append(forward_dict)
            epoch_summary = compute_dict_mean(epoch_dicts)
            validation_history.append(epoch_summary)

            epoch_val_loss = epoch_summary["loss"]
            if epoch_val_loss < min_val_loss:
                min_val_loss = epoch_val_loss
                best_ckpt_info = (epoch, min_val_loss, deepcopy(policy.state_dict()))
        print(f"Val loss:   {epoch_val_loss:.5f}")
        summary_string = ""
        for k, v in epoch_summary.items():
            summary_string += f"{k}: {v.item():.3f} "
        print(summary_string)

        # training
        policy.train()
        optimizer.zero_grad()
        for batch_idx, data in enumerate(train_dataloader):
            forward_dict = forward_pass(data, policy)
            # backward
            loss = forward_dict["loss"]
            loss.backward()
            optimizer.step()
            optimizer.zero_grad()
            train_history.append(detach_dict(forward_dict))
        e = epoch - latest_idx
        epoch_summary = compute_dict_mean(
            train_history[(batch_idx + 1) * e : (batch_idx + 1) * (epoch + 1)]
        )
        epoch_train_loss = epoch_summary["loss"]
        print(f"Train loss: {epoch_train_loss:.5f}")
        summary_string = ""
        for k, v in epoch_summary.items():
            summary_string += f"{k}: {v.item():.3f} "
        print(summary_string)

        if epoch % 100 == 0:
            ckpt_path = os.path.join(ckpt_dir, f"policy_epoch_{epoch}_seed_{seed}.ckpt")
            torch.save(policy.state_dict(), ckpt_path)
            plot_history(train_history, validation_history, epoch, ckpt_dir, seed)

    ckpt_path = os.path.join(ckpt_dir, f"policy_last.ckpt")
    torch.save(policy.state_dict(), ckpt_path)

训练完成后，保存最佳模型的权重和绘制训练曲线图




    best_epoch, min_val_loss, best_state_dict = best_ckpt_info
    ckpt_path = os.path.join(ckpt_dir, f"policy_epoch_{best_epoch}_seed_{seed}.ckpt")
    torch.save(best_state_dict, ckpt_path)
    print(
        f"Training finished:\nSeed {seed}, val loss {min_val_loss:.6f} at epoch {best_epoch}"
    )

    # save training curves
    plot_history(train_history, validation_history, num_epochs, ckpt_dir, seed)

    return best_ckpt_info

1.1.6 plot_history

// 待更

第二部分 Mobile Aloha或Aloha软件层面代码的跑通与部署

// 待更

参考文献与推荐阅读

文章知识点与官方知识档案匹配，可进一步学习相关知识

算法技能树首页概览57287 人正在系统学习中

前言

第一部分 动作分块算法ACT的代码剖析
