飞行动力学 - 第2节-推进系统、气动力、重要参数及一点点滑翔 之 基础点摘要

飞行动力学 - 第2节-推进系统、气动力、重要参数及一点点滑翔 之 基础点摘要

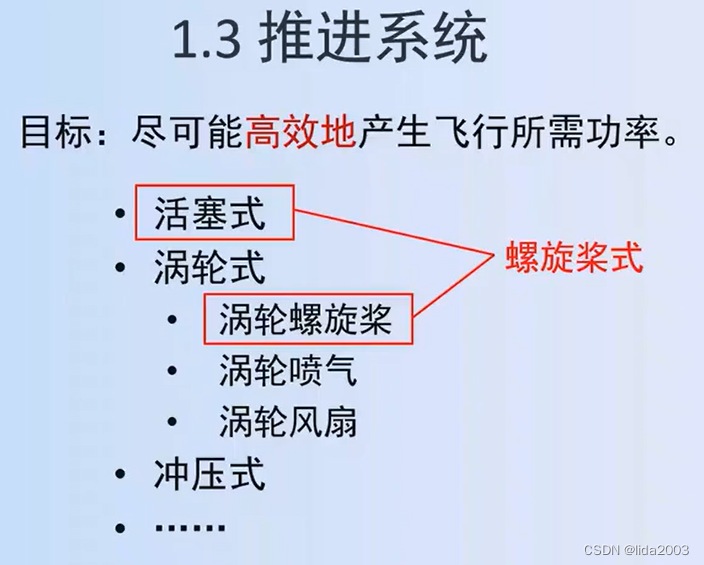

1. 推进系统介绍

  • 螺旋桨式推进系统
  • 喷气式推进系统

在这里插入图片描述

2. 推进系统效率/功率/推力

  • 螺旋桨式：高度不变，功率不变；速度或高度增加，推力减小；

在这里插入图片描述

  • 喷气式：高度不变，推力不变；高度增加，推力减小；速度增加，功率增加；

在这里插入图片描述

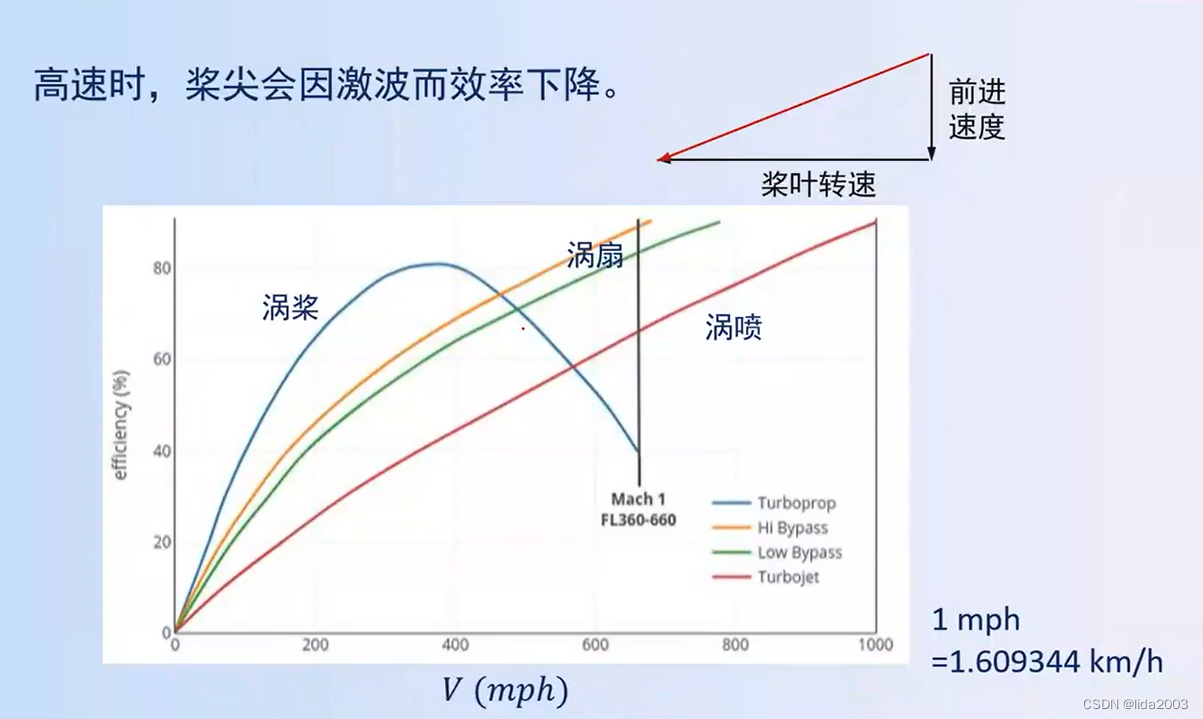

3. 涡桨/涡扇/涡喷 桨叶激波 影响

注：涡桨适合慢速飞行。

在这里插入图片描述

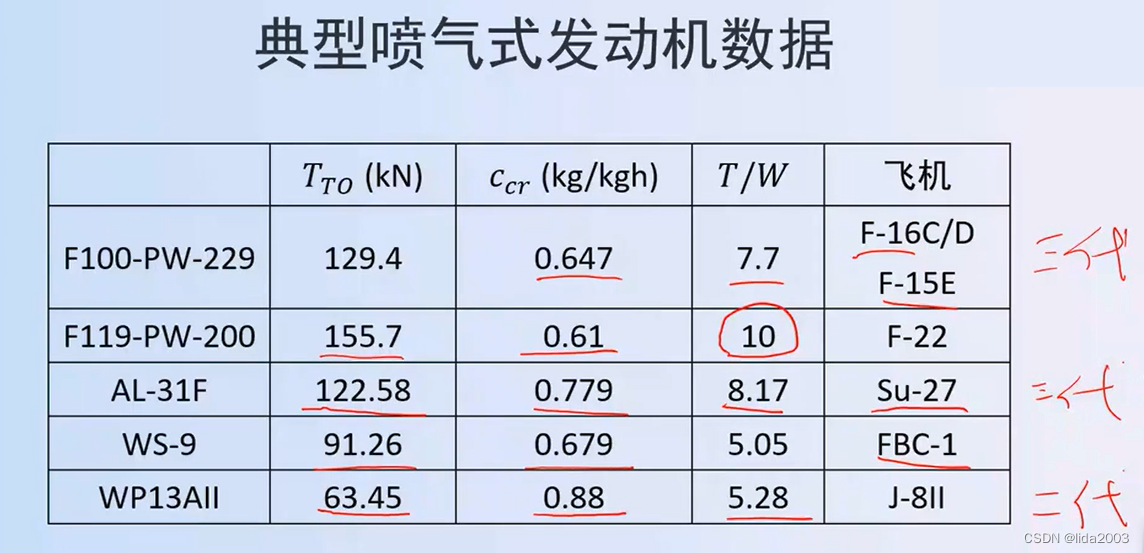

4. 典型喷气式发动机数据

  • 推重比：2代机（ ~ 5）/3代机（ ~ 7）/4代机（~ 10）

在这里插入图片描述

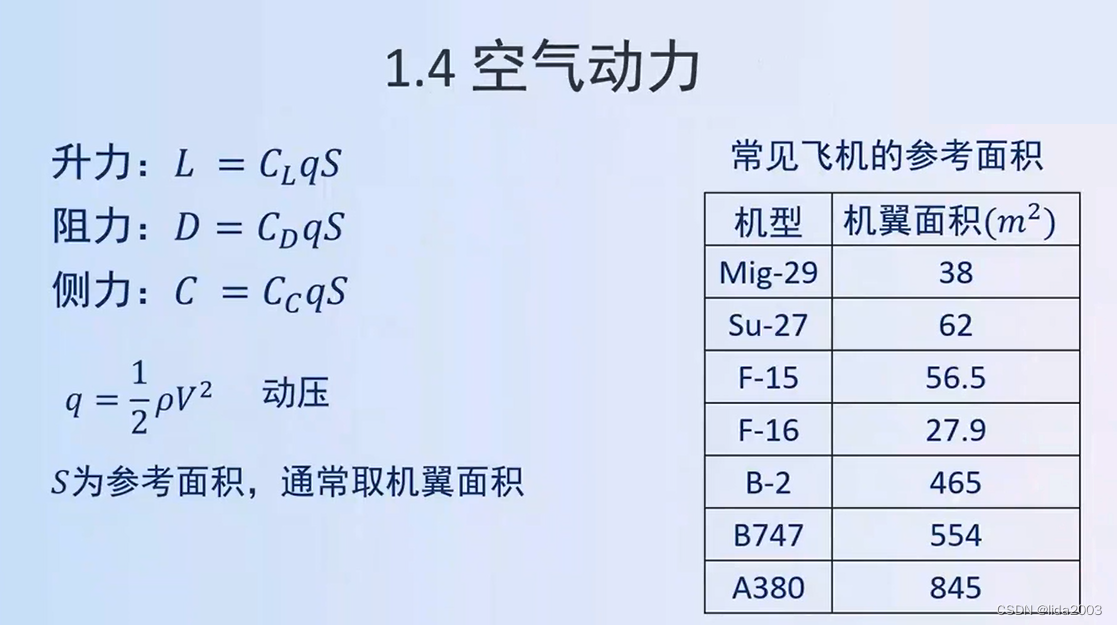

5. 空气动力

  • 升力
  • 阻力
  • 侧力

在这里插入图片描述

6. 升力&法向过载

注：法向过载，人能承受的是9G。无人机仅受限于机械结构，20G不成问题。

在这里插入图片描述

7. 阻力组成

  • 零升阻力：表面摩擦力/压差阻力/波阻
  • 诱导阻力

在这里插入图片描述

在这里插入图片描述

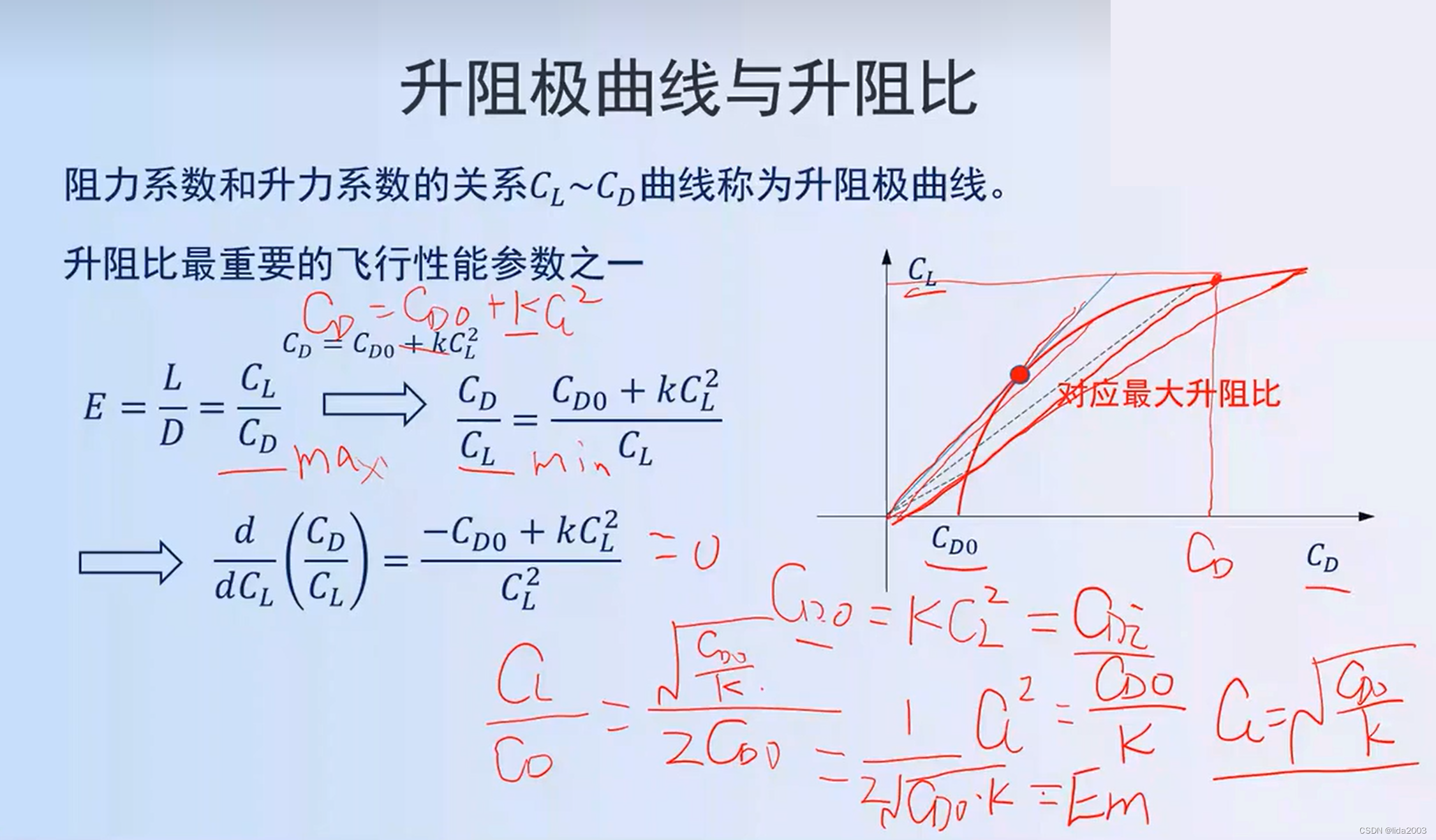

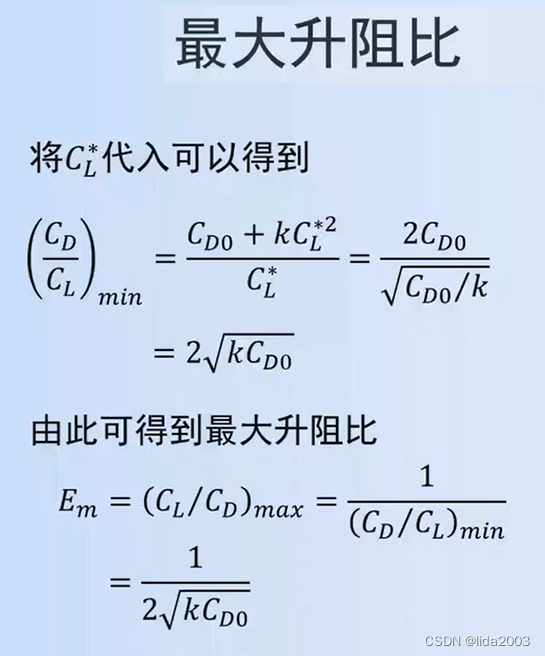

8. 最大升阻比 & 最小阻升比

在这里插入图片描述
在这里插入图片描述

9. 飞机阻力

在这里插入图片描述

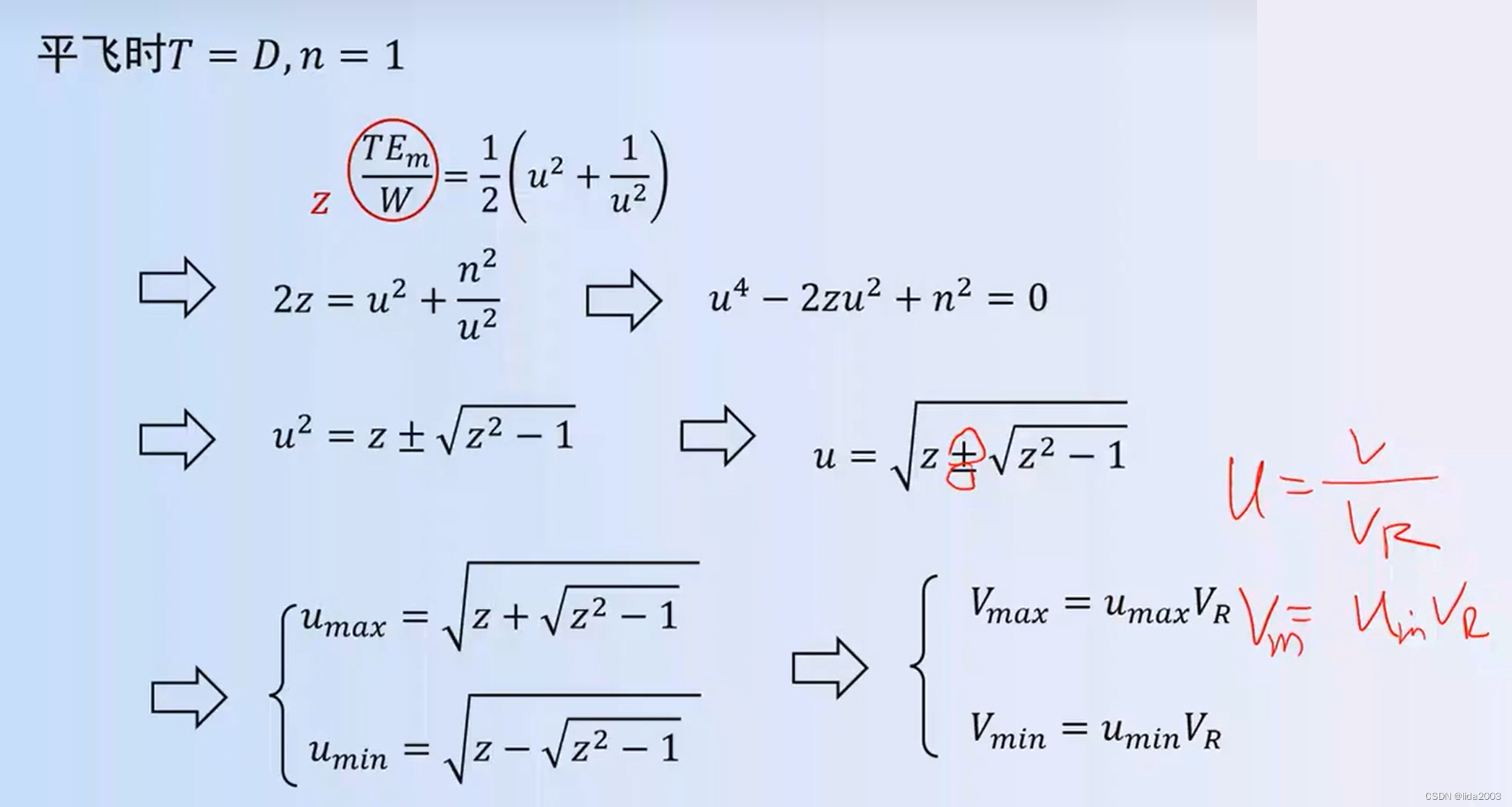

10. 重要无量纲参数

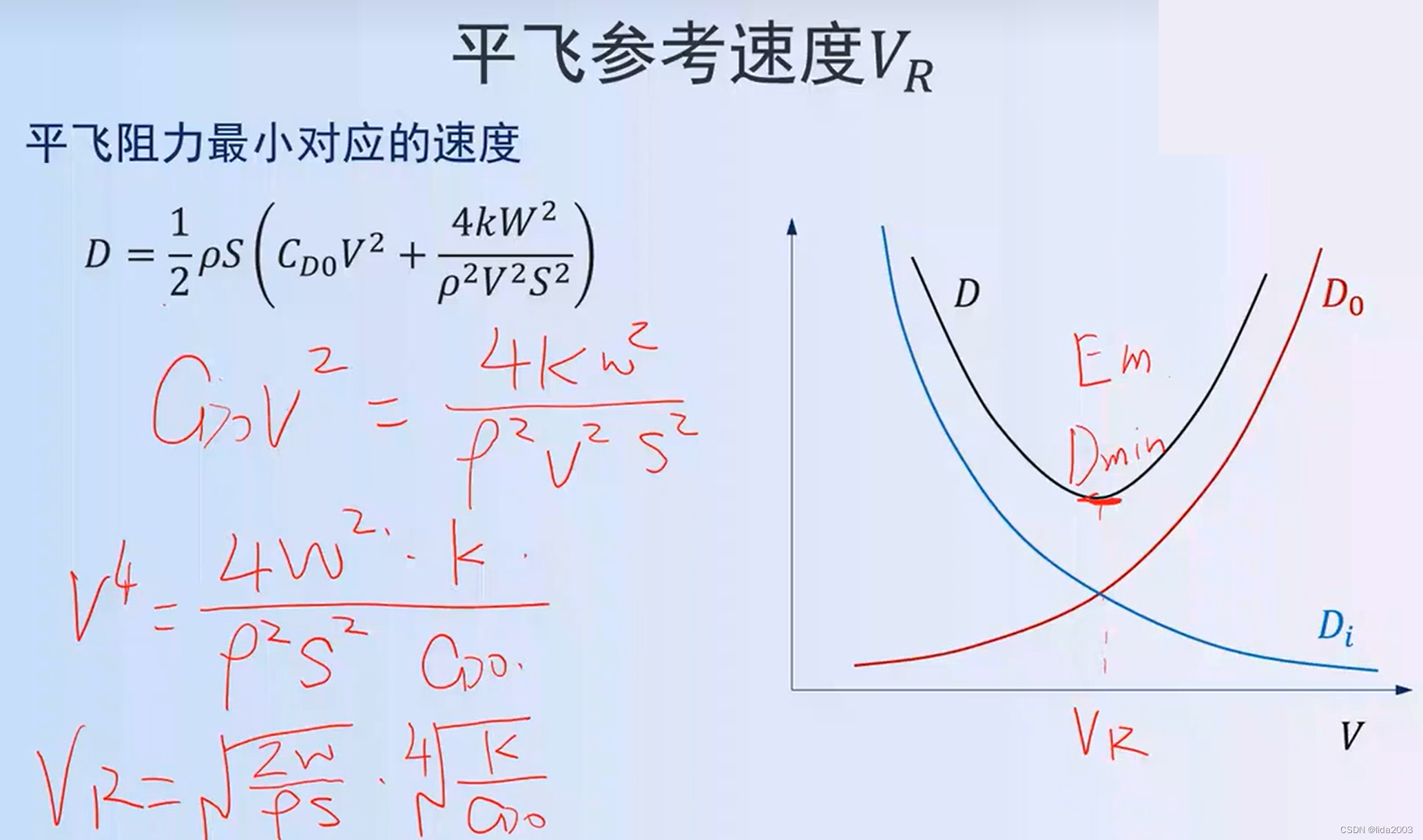

  • 平飞参考速度：VR
  • 升阻比：E
  • 法向过载：n
  • 无因次速度：u
  • 无因次推力：z
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

11. 参考资料

飞行动力学-第2节-推进系统、气动力、重要参数及一点点滑翔
