1. 源由

开源社区一直在推进着数字图传的工作，只不过相对来说缓慢，且缺乏系统性产品整合(利益问题)。

随着时间、技术的推陈出新，目前Open FPV Digital VTX已经来到了一个关键节点。

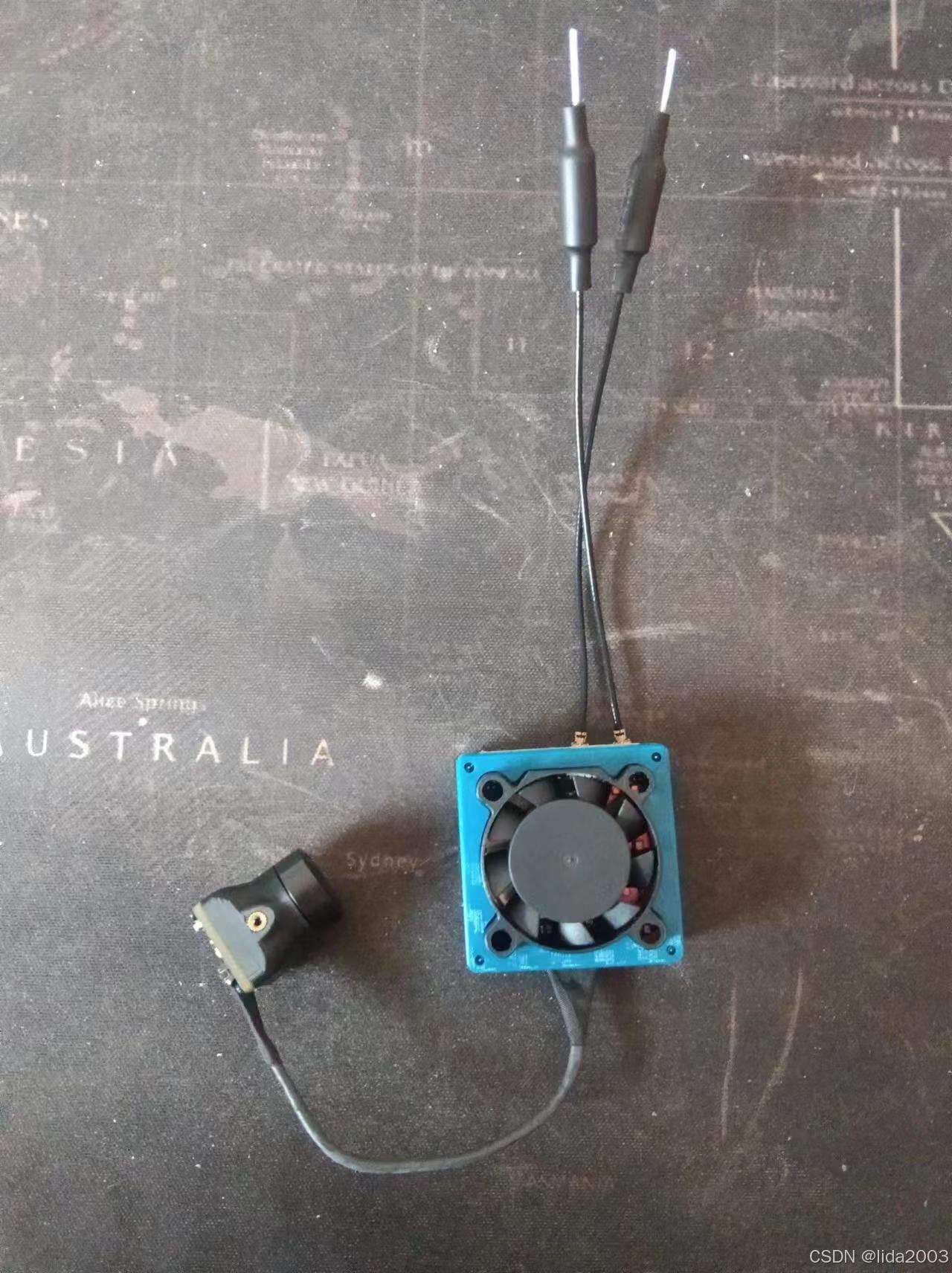

在这里插入图片描述

2. 产品规格

  • MCU：S30KQ
  • CAM：IMX335
  • Lens：14x14x18mm EFL 2.1mm FOV 160度
  • WiFi：8812AU 2W/33.5dBm
  • 天线：IPX1 铜管天线 x 2 （可选棒棒糖天线）
  • 接口(SH1.0)
    • toFC x 1
    • toDebug x 1
  • 电源：3~6S
  • 尺寸(安装)：25.5x25.5mm

注：OpenFire AirUnit。

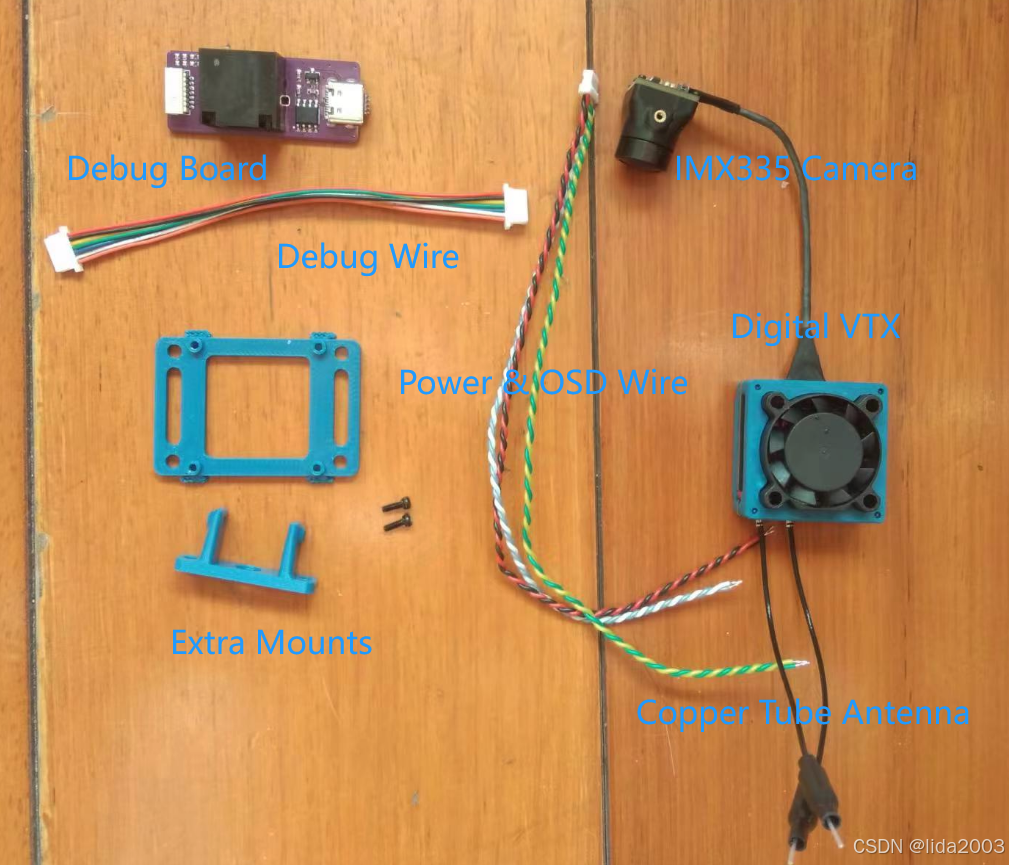

3. 产品构成

在这里插入图片描述

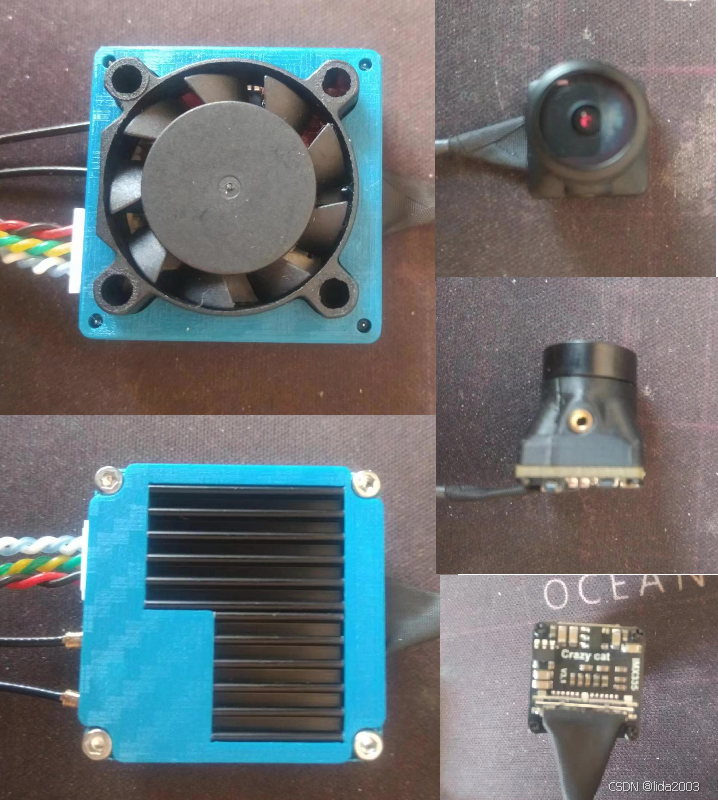

4. 产品细节

在这里插入图片描述

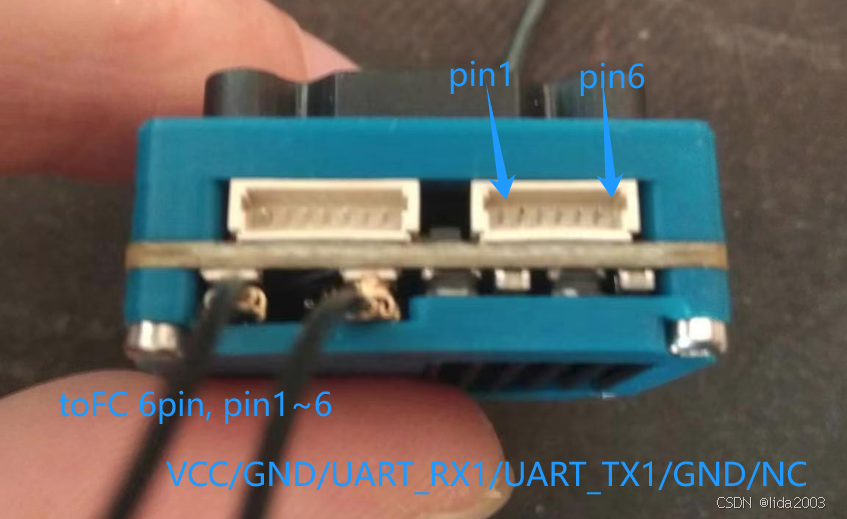

4.1 电源+OSD线

toFC 6pin:

  • pin1: VCC(7.4~26V)
  • pin2: GND
  • pin3: UART_RX1
  • pin4: UART_TX1
  • pin5: GND
  • pin6: NC

在这里插入图片描述

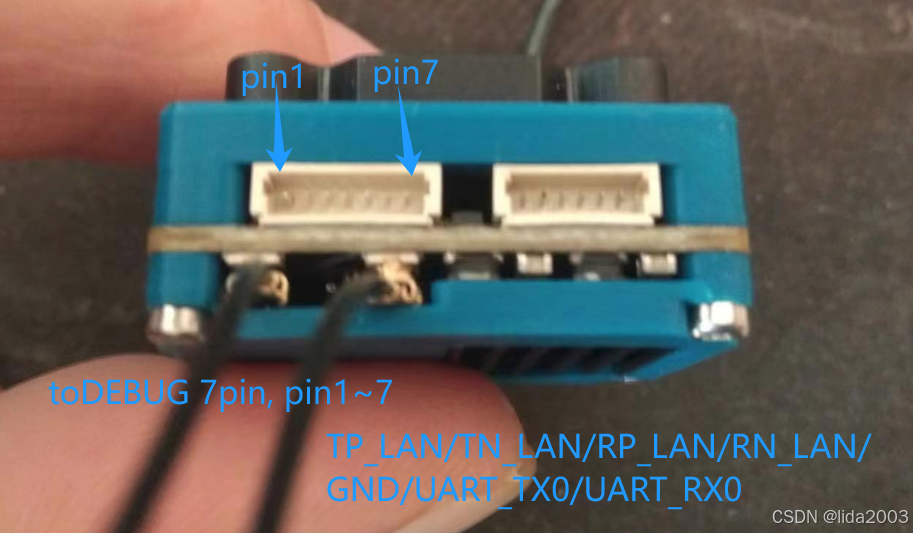

4.2 Debug线

toDebug 7pin:

  • pin1: TP_LAN
  • pin2: TN_LAN
  • pin3: RP_LAN
  • pin4: RN_LAN
  • pin5: GND
  • pin6: UART_TX0
  • pin7: UART_RX0

在这里插入图片描述

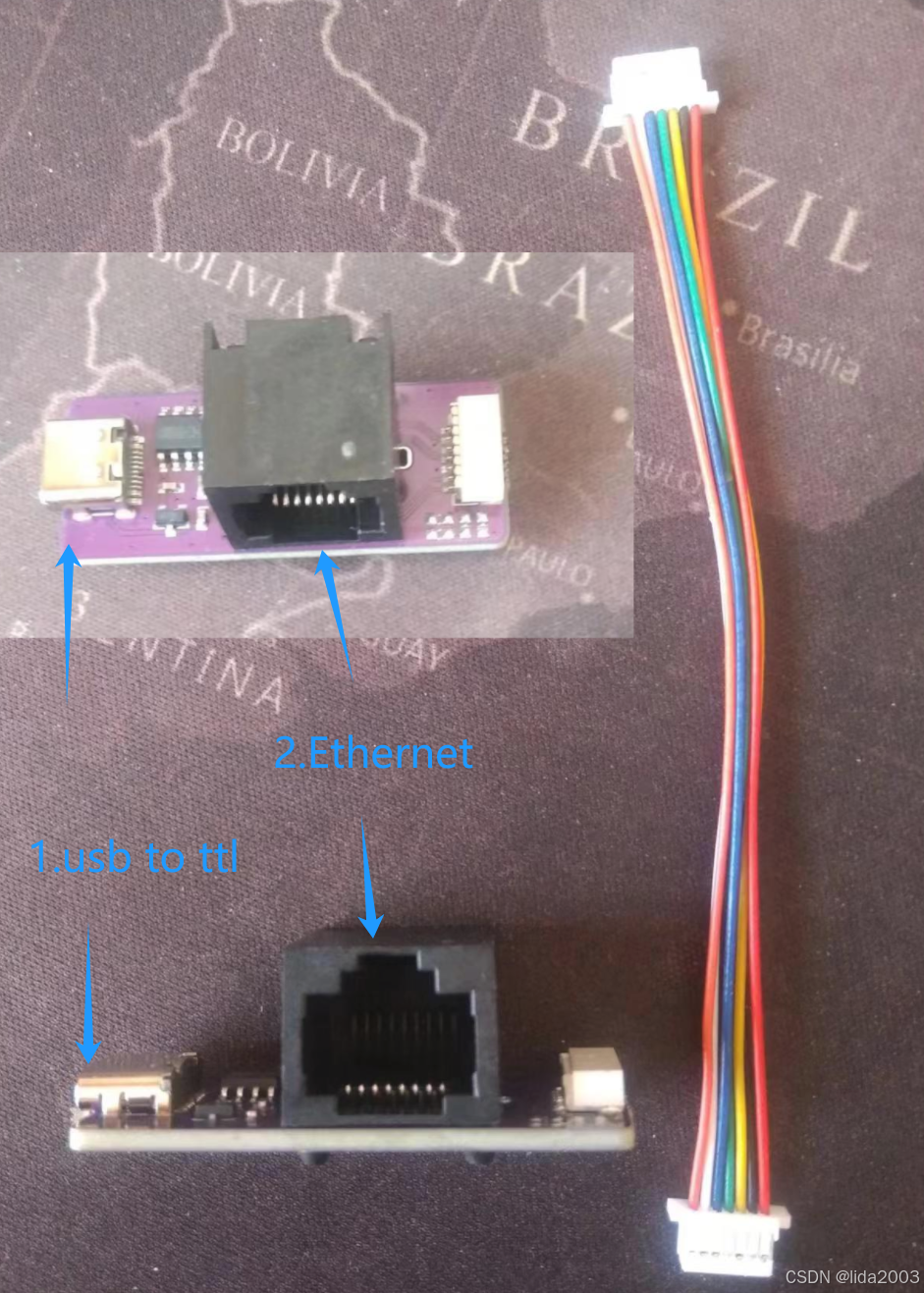

4.3 Debug板

  • Ethernet
  • USB Serial

在这里插入图片描述

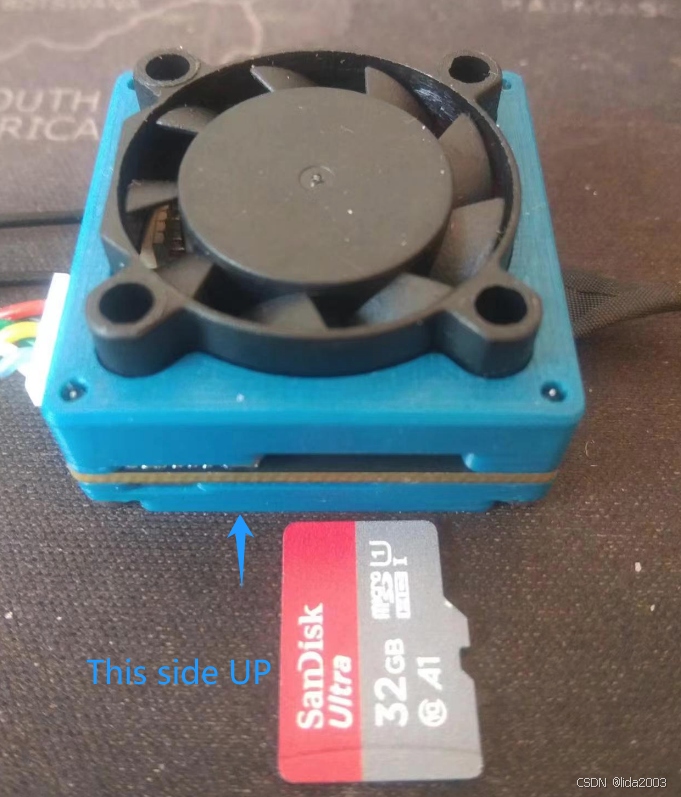

4.4 tFCard

在这里插入图片描述

在这里插入图片描述

5. 总结

目前，到手开箱硬件情况大致如此：

  • MIPI线长度 8cm，5寸机不放置在中间飞塔位置，线长度不够。建议14cm左右，或者配置可选：8cm/14cm/20cm
  • 默认固件OpenIPC fpv target，采用了MAVLink配置（Ardupilot+Android地面端PixelPilot.apk）
  • 默认配置固定翼打印件，缺少多旋翼FPV打印件
    • 结构25转30 VTX固定座
    • 结构25转20 VTX固定座
    • 结构14mm转19mm 摄像头固定座

6. 补充资料

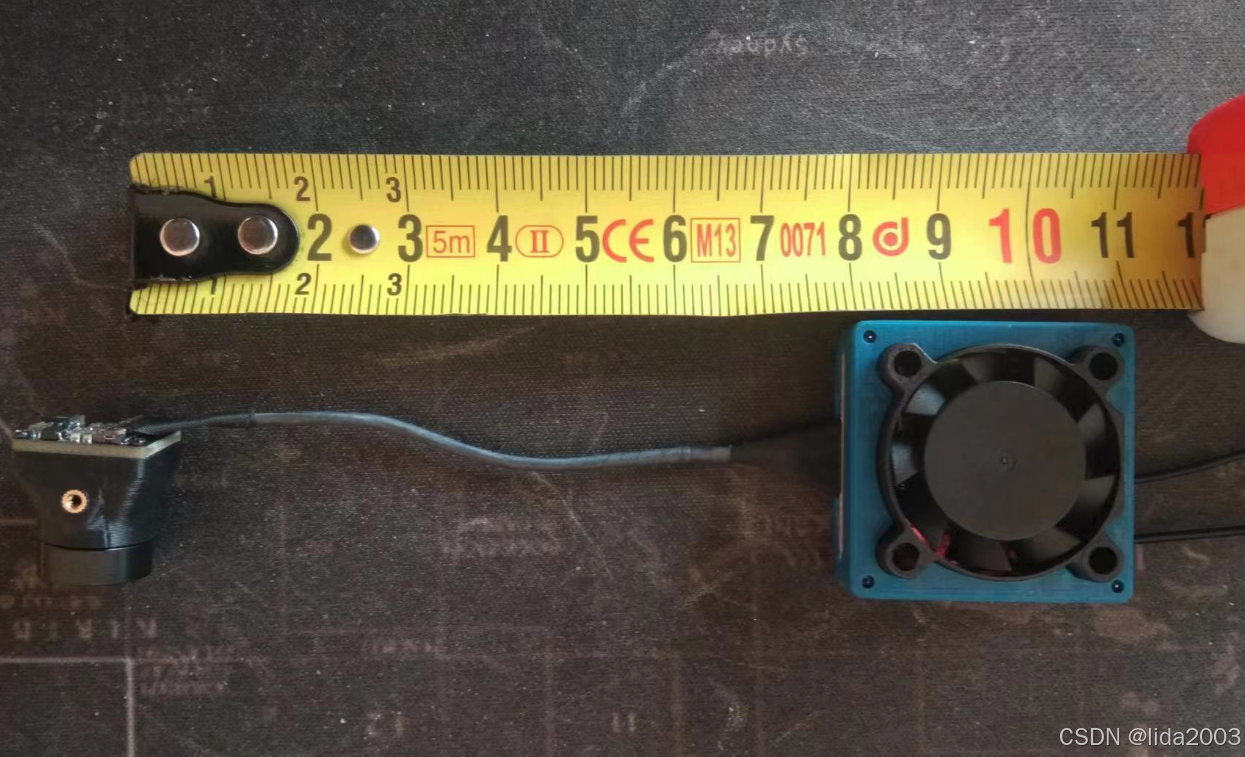

6.1 MIPI线长度8cm

在这里插入图片描述

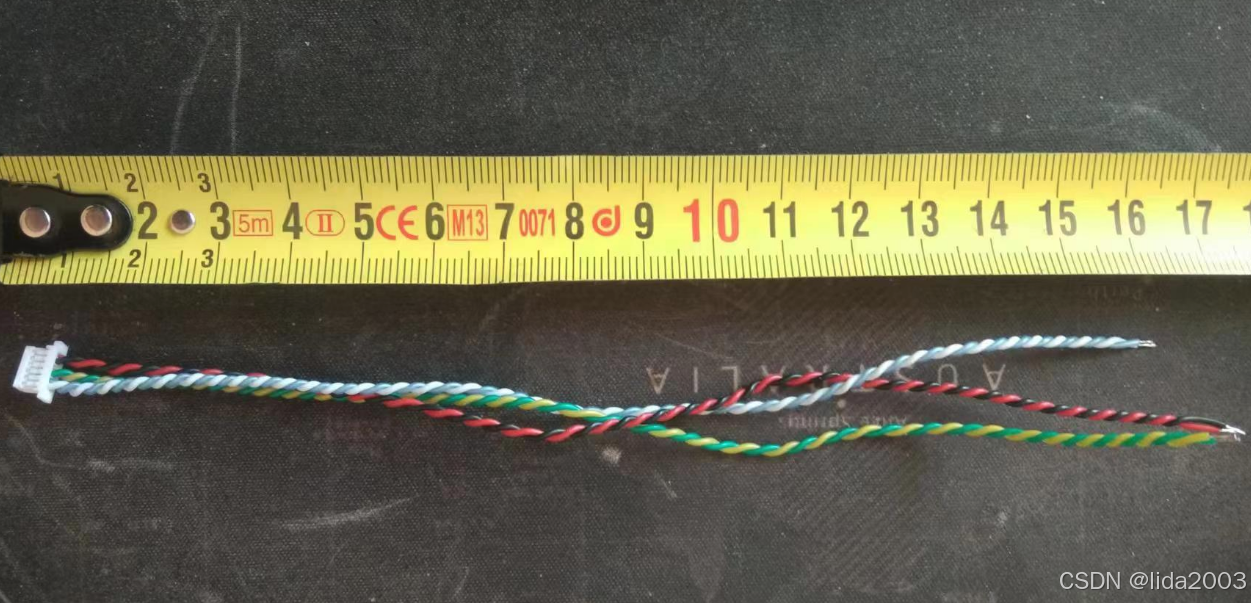

6.2 飞控线长度16cm

在这里插入图片描述

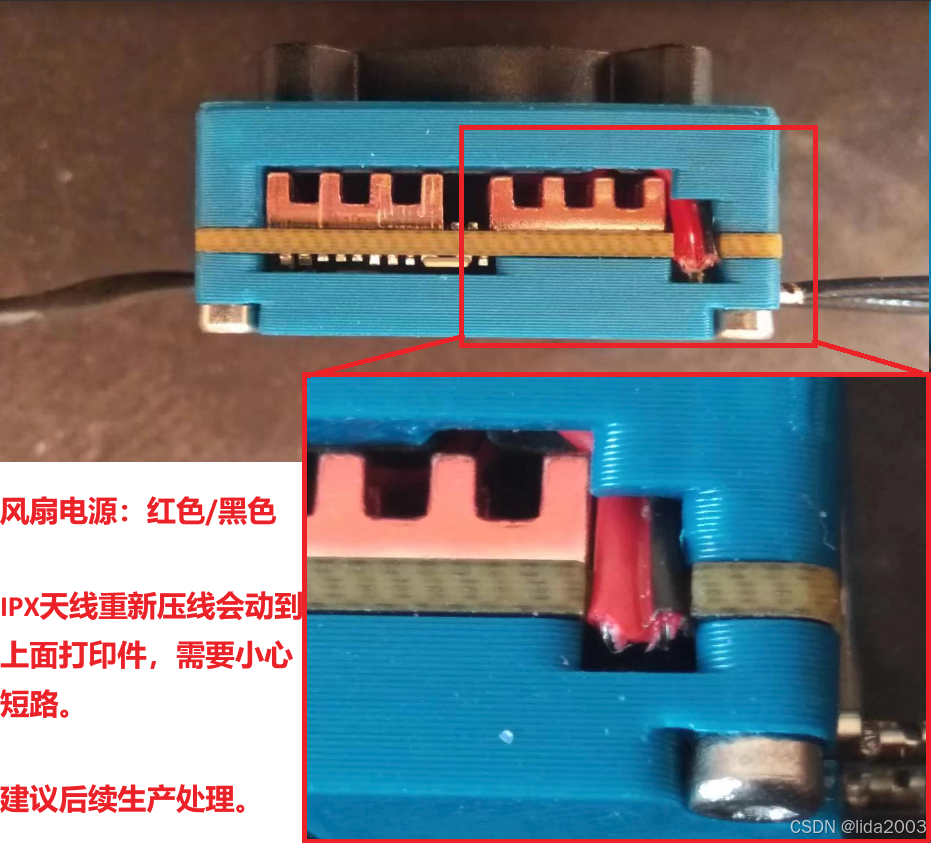

6.3 风扇电源线

在这里插入图片描述
