Linux 35.6 + JetPack v5.1.4之RTP实时视频Python框架

Linux 35.6 + JetPack v5.1.4之RTP实时视频Python框架

1. 源由

鉴于目前 DeepStream 的代码没有基于RTP实时视频流分析的 Python Demo 代码，但是是有RTSP的示例。

ApplicationDescription
deepstream-test14-class object detection pipeline - now also demonstrates support for new nvstreammux
deepstream-test24-class object detection, tracking, and attribute classification pipeline
deepstream-test3Multi-stream pipeline performing 4-class object detection - now also supports Triton inference server, no-display mode, file-loop, and silent mode
deepstream-test4msgbroker for sending analytics results to the cloud
deepstream-imagedata-multistreamMulti-stream pipeline with access to image buffers
deepstream-ssd-parserSSD model inference via Triton server with output parsing in Python
deepstream-test1-usbcamdeepstream-test1 pipeline with USB camera input
deepstream-test1-rtsp-outdeepstream-test1 pipeline with RTSP output
deepstream-opticalflowOptical flow and visualization pipeline with flow vectors returned in NumPy array
deepstream-segmentationSegmentation and visualization pipeline with segmentation mask returned in NumPy array
deepstream-nvdsanalyticsMultistream pipeline with analytics plugin
runtime_source_add_deleteAdd/delete source streams at runtime
deepstream-imagedata-multistream-redactionMulti-stream pipeline with face detection and redaction
deepstream-rtsp-in-rtsp-outMulti-stream pipeline with RTSP input/output - now takes new command line argument “–rtsp-ts” for configuring the RTSP source to attach the timestamp rather than the streammux
deepstream-preprocess-testMulti-stream pipeline using nvdspreprocess plugin with custom ROIs
deepstream-demux-multi-in-multi-outMulti-stream pipeline using nvstreamdemux plugin to generate separate buffer outputs
deepstream-imagedata-multistream-cupyAccess imagedata buffer from GPU in a multistream source as CuPy array - x86 only
deepstream-segmaskAccess and interpret segmentation mask information from NvOSD_MaskParams
deepstream-custom-binding-testDemonstrate usage of NvDsUserMeta for attaching custom data structure - see also the Custom User Meta Guide

2. 思路

为此，计划先写一个基于RTP视频流的框架，然后从RTSP示例中移植 DeepStream代码。

通常需要思考以下基本问题：

  • Why (为什么)
  • When (何时)
  • What (什么)
  • Who (谁)
  • Where (哪里)
  • How (如何)

上述基本问题，拍脑袋一想：

  1. 从逻辑上应该是通的，因为RTSP其实就是RTP上的控制信息，理论上GST就是支持RTP；// Why (为什么)
  2. 实际上官方为什么这么基础的示例没有，目前论坛上也有人问，但是似乎也没有找到；// Where (哪里)
  3. 别人为什么没有做，大概是哪些人会要做这个；// What (什么) Who (谁)
  4. 是不是太简单了？不值得做？hello world也很简单，但是也有很多示例就是这种 // How (如何)

从底层逻辑思维去想这个问题，可能大家就不能想象一个问题：性能

注：当初并没有想到这个问题点，但是随着一步一步的深入分析和理解，感觉主要是由于RTP带来后续一系列的问题，尤其是性能方面。

3. 方法论

“谋而后动，不是不动”的俗语提醒我们：

  1. 做事要有计划，不要盲目行动。
  2. 计划的目的是为了更好地行动，而不是让行动停滞。
  3. 行动中要灵活调整，避免纸上谈兵。

这句话体现了一种高效的处事智慧：思考为行动铺路，行动为思考赋能，最终实现知行合一。

3.1 扩展思考 - 慎谋而后定

核心意思：行动前要进行充分的思考和计划，但“谋”并非拖延，而是为了行动提供更好的方向。

示例：
一个企业在推出新产品前，进行市场调研和风险分析，是“谋”；调研完成后，果断投入资源推广，是“后动”。

3.2 扩展思考 - 拒绝拖延或犹豫

核心意思：谋划的目的是为了更好的行动，而不是找借口拖延行动。

示例：
在学习和工作中，设定目标后过于纠结细节而迟迟不开始，实际上是一种拖延心态。

3.3 扩展思考 - 哲学思考

核心意思：谋划是智慧的体现，行动是实践的体现，二者统一于“知行合一”。

真正的成功，不仅需要思想上的高度，还需要行动上的落实。“谋而后动”强调思考的重要性，但同时否定“以思代行”。

3.4 逻辑实操 - 方法论

逻辑思路很简单，会想会说的人很多，但是要能够真正落地，需要实操的方法论来保证。

评价工程师技术能力，并不是过去的经验、成就。因为能力不是过去式，而是潜在的将来式。

如何从方法论角度确保能力的体现，最重要的几个大步骤：

  • 会想
  • 会说
  • 会写
  • 会做
  • 总结
  • 优化 //这个就是继续回归到“会想”，循环螺旋式上升高度

4 准备

注：关于环境安装，就不多说了，想了解的，请参阅：Linux 35.6 + JetPack v5.1.4@DeepStream安装

准备工作主要是测试数据+验证代码+测试方法+测试环境，没有这些东西，上来就喊是没有人理你的。因此，主要准备以下内容：

  1. video-viewer 命令及参数
  2. gst-launch-1.0 命令及参数
  3. python RTP 框架测试代码
  4. 依据上述命令和测试代码进行测试，整理测试结果

然后，专业的事情找专业的人：

搜索找不到，不代表没有，看看能否通过技术支持找到一些有用信息。

如果没有，是否技术上存在难点？或者暂时无法搞清楚的一些背景原因。

测试下来效果并不理想，为什么？通过数据、示例代码，与技术人员互动，寻找解决方案，远比坐井观天来的实在。

后续集成或者PortingDeepStream代码。

环境配置如下：

Software part of jetson-stats 4.2.12 - (c) 2024, Raffaello Bonghi
Model: NVIDIA Orin Nano Developer Kit - Jetpack 5.1.4 [L4T 35.6.0]
NV Power Mode[0]: 15W
Serial Number: [XXX Show with: jetson_release -s XXX]
Hardware:
 - P-Number: p3767-0005
 - Module: NVIDIA Jetson Orin Nano (Developer kit)
Platform:
 - Distribution: Ubuntu 20.04 focal
 - Release: 5.10.216-tegra
jtop:
 - Version: 4.2.12
 - Service: Active
Libraries:
 - CUDA: 11.4.315
 - cuDNN: 8.6.0.166
 - TensorRT: 8.5.2.2
 - VPI: 2.4.8
 - OpenCV: 4.9.0 - with CUDA: YES
DeepStream C/C++ SDK version: 6.3

Python Environment:
Python 3.8.10
    GStreamer:                   YES (1.16.3)
  NVIDIA CUDA:                   YES (ver 11.4, CUFFT CUBLAS FAST_MATH)
        OpenCV version: 4.9.0  CUDA True
          YOLO version: 8.3.33
         Torch version: 2.1.0a0+41361538.nv23.06
   Torchvision version: 0.16.1+fdea156
DeepStream SDK version: 1.1.8
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30

5. 分析

  • 个人长期工作在0~1的过程，换句话说就是从不知道到知道的过程。
  • 在实际工作中，一开始的思路会相对来说发散（但是基于假设场景的有限发散），这句话很拗口，仔细体会。
  • 通常随着逐步深入和细化，问题将会呈现收敛。
  • 随之形成局部或者部分结论，此时，Root cause逐步呈现。

鉴于video-viewer工具在1080P@60Hz的RTP源上稳定获得60FPS的视频流，从逻辑角度以下两条线都应该呈现该性能。

5.1 gst-launch-1.0

关于这个gst-launch-1.0命令和参数，网上搜，自己慢慢的积累，多了就知道大概了，然后要孜孜不倦的问问题，呵呵！

  • xvimagesink 软的
  • nv3dsink 有硬件加速
  • sync=0 即时处理 // NVIDIA论坛上，专家反馈。不是“砖家”，大家懂得！！！

5.1.1 xvimagesink

gst-launch-1.0 -v udpsrc port=5600 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! nvvidconv ! fpsdisplaysink text-overlay=0 video-sink=xvimagesink

/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 9, dropped: 6, fps: 7.35, drop rate: 5.51
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 11, dropped: 10, fps: 3.86, drop rate: 7.73
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 19, dropped: 11, fps: 15.00, drop rate: 1.87
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 23, dropped: 15, fps: 7.61, drop rate: 7.61
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 30, dropped: 17, fps: 11.30, drop rate: 3.23
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 34, dropped: 20, fps: 6.83, drop rate: 5.13
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

5.1.2 nv3dsink

gst-launch-1.0 -v udpsrc port=5600 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! fpsdisplaysink text-overlay=0 video-sink=nv3dsink

/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 13, dropped: 6, fps: 18.44, drop rate: 1.84
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 17, dropped: 9, fps: 7.88, drop rate: 5.91
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 25, dropped: 10, fps: 15.16, drop rate: 1.90
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 29, dropped: 14, fps: 7.83, drop rate: 7.83
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 35, dropped: 17, fps: 11.38, drop rate: 5.69
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 42, dropped: 20, fps: 12.73, drop rate: 5.45
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

5.1.3 nv3dsink + sync=0

gst-launch-1.0 -v udpsrc port=5600 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! fpsdisplaysink text-overlay=0 video-sink=nv3dsink sync=0

/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 30, dropped: 0, current: 59.51, average: 59.51
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 61, dropped: 0, current: 60.00, average: 59.76
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 91, dropped: 0, current: 59.70, average: 59.74
  • 1
  • 2
  • 3

5.1.4 xvimagesink + sync=0

gst-launch-1.0 -v udpsrc port=5600 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! nvvidconv ! fpsdisplaysink text-overlay=0 video-sink=xvimagesink sync=0

/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 70, dropped: 0, current: 67.39, average: 69.26
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 100, dropped: 0, current: 59.61, average: 66.05
/GstPipeline:pipeline0/GstFPSDisplaySink:fpsdisplaysink0: last-message = rendered: 129, dropped: 0, current: 57.52, average: 63.92
  • 1
  • 2
  • 3

5.2 python framework

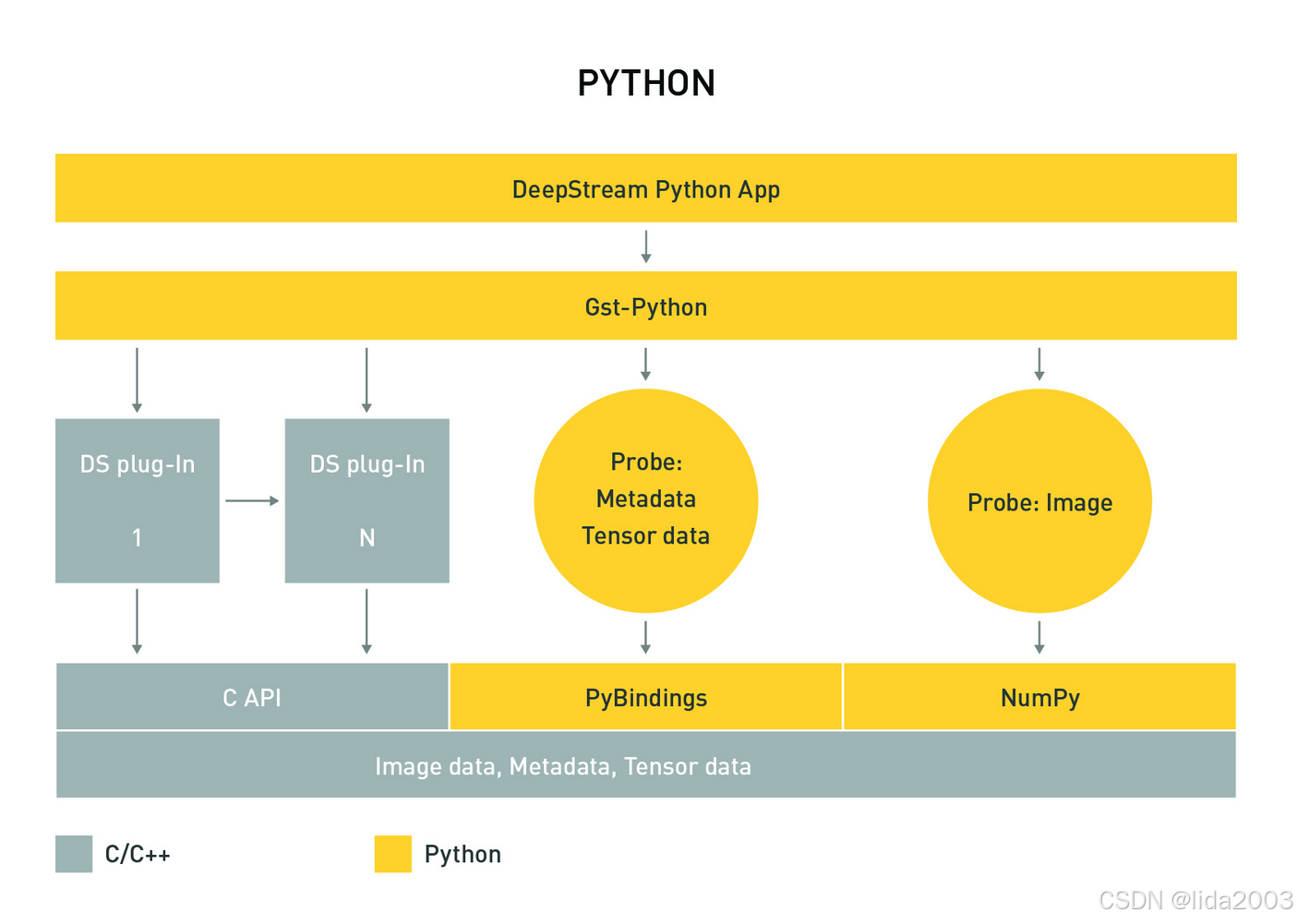

Python其实是通过中间GST-Python --> PyBindings --> Data流程获取的数据，从pipline的角度，其实和gst-launch-1.0没什么差别。关于这个GST-Python和相关底层库和Python组件安装，详见：Linux 35.6 + JetPack v5.1.4@DeepStream安装

在这里插入图片描述

5.2.1 xvimagesink

源代码：python xvimagesink

性能： ~15FPS

5.2.2 nv3dsink

源代码：python nv3dsink

性能： ~20FPS

5.2.3 xvimagesink + sync=0

daniel@daniel-nvidia:~/Work/jetson-fpv$ python3 ./utils/deepstream_xvimagesink.py 5600
Selected Pipeline: udpsrc port=5600 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! nvvidconv ! xvimagesink sync=0
Pipeline elements:
- capsfilter0
- xvimagesink0
- nvvconv0
- nvv4l2decoder0
- h265parse0
- rtph265depay0
- udpsrc0
Opening in BLOCKING MODE
Running...
NvMMLiteOpen : Block : BlockType = 279
NvMMLiteBlockCreate : Block : BlockType = 279
FPS: 36.96
FPS: 58.96
FPS: 59.95
FPS: 59.93
FPS: 59.93
FPS: 60.98
FPS: 58.94
FPS: 59.93
FPS: 60.94
^CExiting...
deepstream done!
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25

5.2.4 nv3dsink + sync=0

daniel@daniel-nvidia:~/Work/jetson-fpv$ python3 ./utils/deepstream.py 5600
Selected Pipeline: udpsrc port=5600 buffer-size=8388608 ! application/x-rtp,encoding-name=H265,payload=96 ! rtph265depay ! h265parse ! nvv4l2decoder ! nv3dsink name=sink sync=0
Opening in BLOCKING MODE
Running...
NvMMLiteOpen : Block : BlockType = 279
NvMMLiteBlockCreate : Block : BlockType = 279
FPS: 17.03
FPS: 59.95
FPS: 59.94
FPS: 59.93
FPS: 59.93
FPS: 59.96
FPS: 59.98
^CExiting...
deepstream done!
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15

6. 总结 & 优化

通过一个简单的RTP实时视频Python框架遇到的问题，以及通过方法论来解决问题，大致的思路和步骤，做一个简单的整理。

其实工程问题远比科学问题简单，因为工程问题通常是有结论的。而科学问题，有时候会走到死胡同的。只要学会方法论，通过底层逻辑就能快速的解决工程技术问题。

优化的代码版本，稳定获取FPS 60Hz的数据，这个与我们在video-viewer上看到的一致。

基于这个版本，我们去做DeepStream算法才是有意义的，否则源头上就FPS存在问题。

源代码：python nv3dsink + sync=0

7. 补充 - RTP/RTSP推/拉流

因为，很多DEMO都是RTSP的，所以这里给下几个常用命令：

注：笔者有一个1080P@60FPS的设备可以稳定输出各种编码和分辨率以及帧率的视频；没有这种视频源的朋友，可能需要一些模拟源，就可能用到下面的命令。

  • RTSP推/拉流
gst-launch-1.0 -v videotestsrc ! x264enc ! rtph264pay ! udpsink host= port=5000
gst-launch-1.0 -v rtspsrc location=rtsp://:/stream ! decodebin ! autovideosink
  • 1
  • 2
  • RTP推/拉流
gst-launch-1.0 -v videotestsrc ! x264enc ! rtph264pay ! udpsink host= port=5000
gst-launch-1.0 -v udpsrc port=5000 ! application/x-rtp,media=video,encoding-name=H264,payload=96 ! rtph264depay ! decodebin ! autovideosink
  • 1
  • 2
  • 循环播放指定文件

在Jetson Orin Nano（不支持硬件编码）板子上，可以用以下工具，非常简单的循环播放一个视频来做测试：

  1. 本地文件播放
$ video-viewer file:///$(pwd)/<your video file>
  • 1

举例：

$ video-viewer file:///home/daniel/Videos/2024-11-29_14-46-29.mp4
  • 1
  1. RTSP播放
$ video-viewer file:///$(pwd)/<your video file> rtsp://@:8554/my_stream --input-loop=-1 --headless
$ video-viewer rtsp://127.0.0.1:8554/my_stream
  • 1
  • 2

举例：

$ video-viewer file:///home/daniel/Videos/2024-11-29_14-46-29.mp4 rtsp://@:8554/my_stream --input-loop=-1 --headless
$ video-viewer rtsp://127.0.0.1:8554/my_stream
  • 1
  • 2
  1. RTP播放
$ video-viewer file:///$(pwd)/<your video file> rtp://127.0.0.1:5000 --input-loop=-1 --headless
$ video-viewer rtp://@:5000
  • 1
  • 2

举例：

$ video-viewer file:///home/daniel/Videos/2024-11-29_14-46-29.mp4 rtp://127.0.0.1:5000 --input-loop=-1 --headless
$ video-viewer rtp://@:5000
  • 1
  • 2
注：本文转载自blog.csdn.net的lida2003的文章"https://blog.csdn.net/lida2003/article/details/144231225"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
