PCL从理解到应用【02】PCL环境安装 | PCL测试| Linux系统

前言

本文介绍在Ubuntu18.04系统中，如何安装PCL。

源码安装方式：pcl版本1.91，vtk版本8.2.0，Ubuntu版本18.04。

安装好后，可以看到pcl的库，在/usr/lib/中；

通过编写C++代码，直接调用的pcl库

#include

#include

#include

#include

...............

然后使用Cmake编译，生成可执行程序，可视化效果：

一、安装pcl所需依赖

编写一个sh脚本，包含安装pcl依赖的命令，名称为：install_dependencies.sh

  1. #!/bin/bash
  2. sudo apt-get update # 更新包列表
  3. sudo apt-get install -y git build-essential linux-libc-dev # 安装基础构建工具和库
  4. sudo apt-get install -y cmake cmake-gui # 安装 cmake 和 cmake-gui
  5. sudo apt-get install -y libusb-1.0-0-dev libusb-dev libudev-dev # 安装 libusb 相关库
  6. sudo apt-get install -y mpi-default-dev openmpi-bin openmpi-common # 安装 MPI 相关库
  7. sudo apt-get install -y libflann1.9 libflann-dev # 安装 FLANN 库
  8. sudo apt-get install -y libeigen3-dev # 安装 Eigen 库
  9. sudo apt-get install -y libboost-all-dev # 安装 Boost 库
  10. sudo apt-get install -y libvtk7.1-qt libvtk7.1 libvtk7-qt-dev # 安装 VTK 库
  11. sudo apt-get install -y libqhull* libgtest-dev # 安装 QHull 和 GTest 库
  12. sudo apt-get install -y freeglut3-dev pkg-config libxmu-dev libxi-dev # 安装 FreeGLUT 和其他依赖库
  13. sudo apt-get install -y mono-complete openjdk-8-jdk openjdk-8-jre # 安装 Mono 和 OpenJDK

然后在终端中运行以下命令来执行脚本：

  1. chmod +x install_dependencies.sh
  2. ./install_dependencies.sh

需要确保没有遗漏，安装成功

二、源码安装vtk

VTK（Visualization Toolkit）是一个开源的软件系统，用于3D计算机图形、图像处理和可视化。

它由Kitware公司开发和维护，并且是众多可视化和数据处理应用程序的基础。功能包括：

  • 3D图形渲染：VTK支持3D图形渲染，可以生成高质量的3D图像和动画。
  • 数据处理：VTK提供了丰富的数据处理功能，包括数据过滤、转换、采样等。
  • 图像处理：VTK可以处理2D和3D图像，提供了图像过滤、分割、变换等功能。
  • 科学计算：VTK包含多种科学计算工具，可以用于科学数据的分析和可视化。

先安装cmake 和vtk 的依赖项

  1. sudo apt-get install cmake-curses-gui
  2. sudo apt-get install freeglut3-dev
  3. sudo apt-get install libqt5x11extras5 libqt5x11extras5-dev

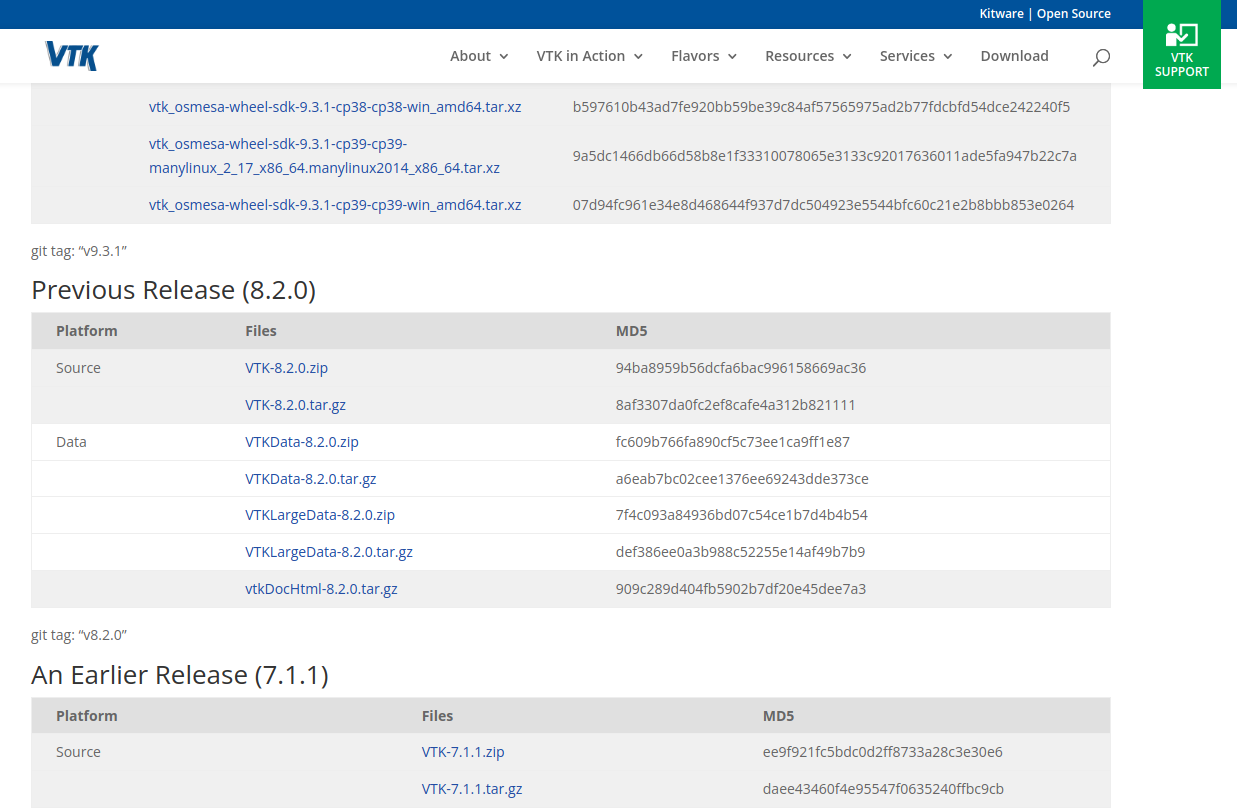

然后下载VTK-8.2.0库，VTK官网地址：https://vtk.org/download/

 需要下来网页，找到8.2.0版本，下载VTK-8.2.0. zip或VTK-8.2.0.tar. gz

进入压缩包的下载目录，解压文件，然后进入文件夹所在位置的命令终端

比如：把压缩包放到了software目录，然后解压

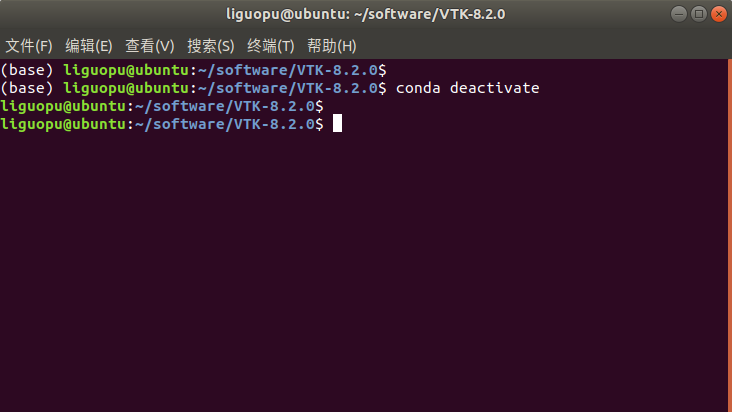

注意：需要退出Conda环境！！！需要退出Conda环境！！！需要退出Conda环境！！！

创建build文件夹，然后cd到build中， 使用可视化的cmake进行工程分析

  1. mkdir build
  2. cd  build
  3. cmake-gui

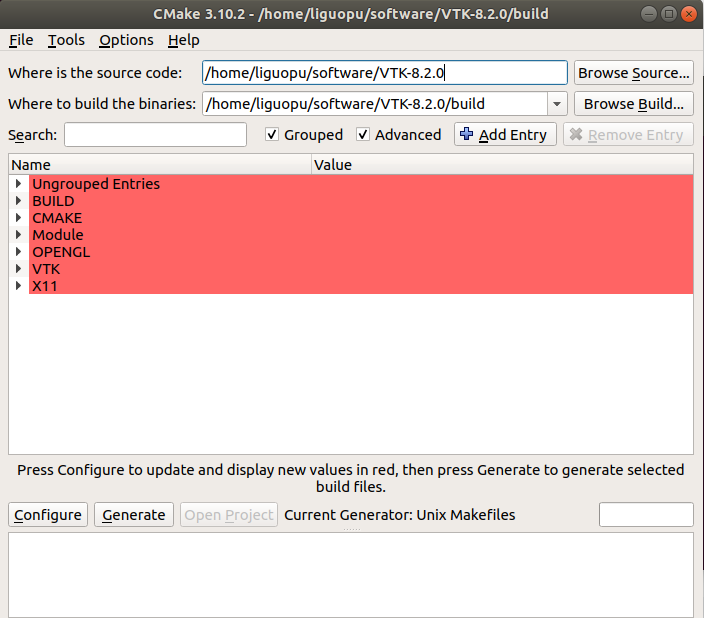

看到如下界面，当然会有差异（没有红色部分内容，因为之前编译过了，才会出现的）

  • 点击Browse Source，选择source code的路径
  • 勾选Grouped和Advanced
  • 点击底下的Configure按钮，等待执行完成，出现红色部分的内容

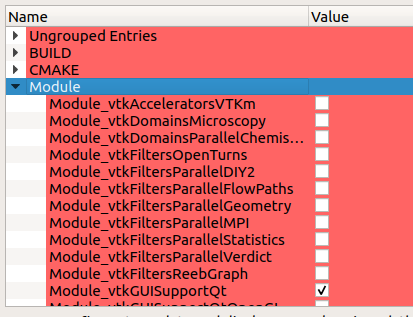

展开 Module ，勾选 Module_vtkGUISupportQt

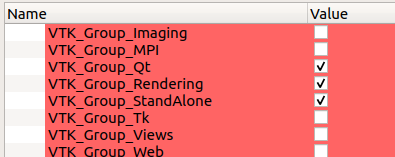

展开VTK，勾选 VTK_Group_Qt

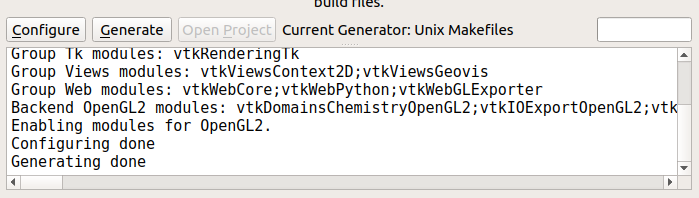

 接着点击Configure按钮，等待完成后，再点击Generate按钮

这一步完成了cmake分析，如果没什么问题，如上图所示

编译安装VTK-8.2.0

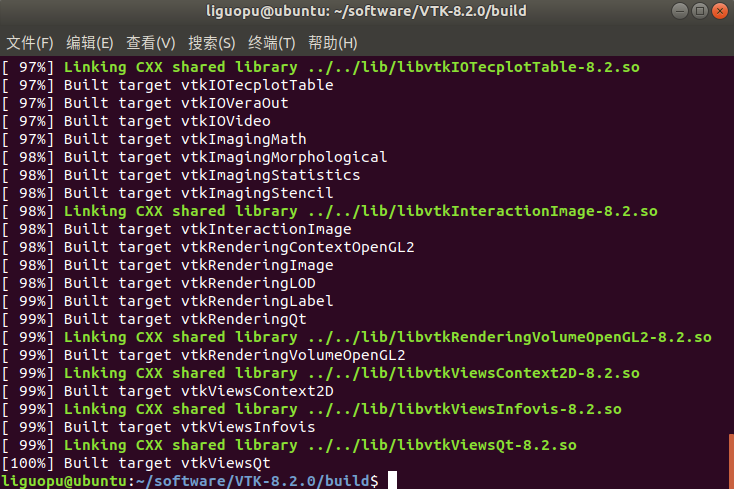

关闭cmake-gui界面，然后输入sudo make进行编译，编译时间会较长；

如何电脑CPU性能较好，支持多线程，可以使用多线程加速编译

sudo make -j2

可以使用 -j 选项来指定线程数，其中 2 表示使用 2 个线程进行并行编译。

根据电脑性能的 CPU 核心数量调整这个数字，比如sudo make -j4

安装VTK-8.2.0

最后输入sudo make install进行安装，完成VTK的安装啦～

sudo make install

三、源码安装pcl

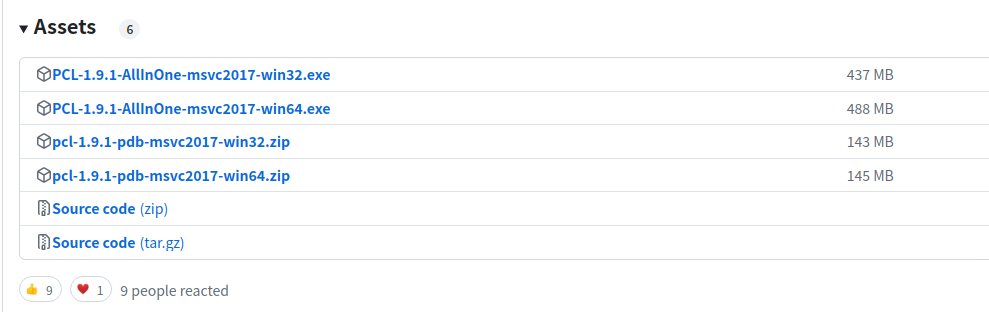

来到pcl开源地址，下载源码压缩包Source code

https://github.com/PointCloudLibrary/pcl/releases/tag/pcl-1.9.1

解压下载的压缩包，然后打开终端，进入解压的目录，输入下面命令：

  1. cd pcl-pcl-1.9.1
  2. mkdir release
  3. cd release

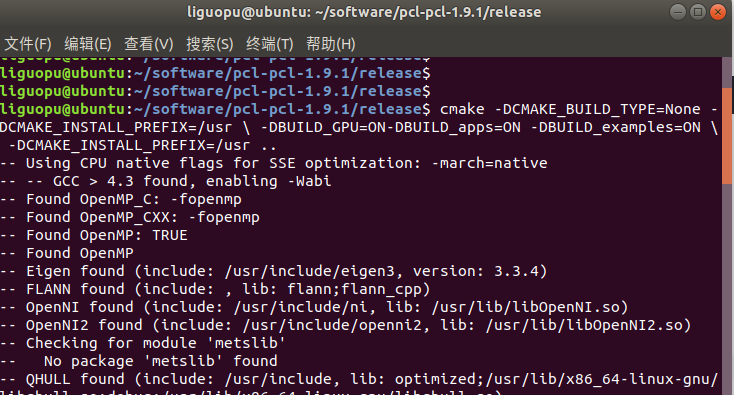

然后复制下面命令回车，用cmake分析整个源代码

cmake -DCMAKE_BUILD_TYPE=None -DCMAKE_INSTALL_PREFIX=/usr \ -DBUILD_GPU=ON-DBUILD_apps=ON -DBUILD_examples=ON \ -DCMAKE_INSTALL_PREFIX=/usr ..

构建完成后，接着输入sudo make进行编译，时间比较长

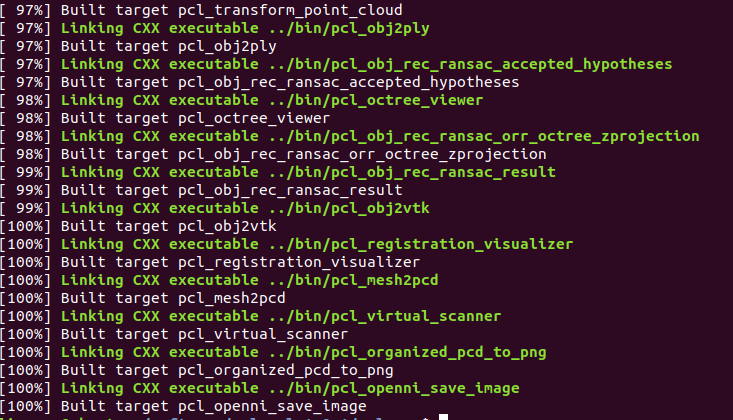

最后输入sudo make install 进行安装，完成pcl安装啦～

sudo make install

四、测试pcl

创建一个test_pcl文件夹，然后创建一个源文件test_pcl.cpp，代码如下：

  1. #include
  2. #include
  3. #include
  4. #include
  5.
  6. int main(int argc, char** argv) {
  7.     // 创建点云对象
  8.     pcl::PointCloud::Ptr cloud(new pcl::PointCloud);
  9.
  10.     // 定义立方体的边长和点的数量
  11.     float edge_length = 1.0;
  12.     int num_points_per_axis = 10; // 每个轴上的点数
  13.     int total_points = num_points_per_axis * num_points_per_axis * num_points_per_axis;
  14.
  15.     // 生成均匀分布的立方体点云
  16.     for (int i = 0; i < num_points_per_axis; ++i) {
  17.         for (int j = 0; j < num_points_per_axis; ++j) {
  18.             for (int k = 0; k < num_points_per_axis; ++k) {
  19.                 pcl::PointXYZRGB point;
  20.                 point.x = static_cast<float>(i) / (num_points_per_axis - 1) * edge_length;
  21.                 point.y = static_cast<float>(j) / (num_points_per_axis - 1) * edge_length;
  22.                 point.z = static_cast<float>(k) / (num_points_per_axis - 1) * edge_length;
  23.
  24.                 // 根据z坐标设置颜色渐变，使渐变更加明显
  25.                 uint8_t r = static_cast<uint8_t>(255 * point.z / edge_length);
  26.                 uint8_t g = static_cast<uint8_t>(255 * (1 - point.z / edge_length));
  27.                 uint8_t b = static_cast<uint8_t>(255 * std::abs(0.5 - point.z / edge_length) * 2); // 增加蓝色成分以增强渐变
  28.
  29.                 uint32_t rgb = (static_cast<uint32_t>(r) << 16 |
  30.                                 static_cast<uint32_t>(g) << 8 |
  31.                                 static_cast<uint32_t>(b));
  32.                 point.rgb = *reinterpret_cast<float*>(&rgb);
  33.
  34.                 cloud->points.push_back(point);
  35.             }
  36.         }
  37.     }
  38.
  39.     cloud->width = static_cast<uint32_t>(cloud->points.size());
  40.     cloud->height = 1;
  41.     cloud->is_dense = true;
  42.
  43.     // 保存点云到PCD文件
  44.     pcl::io::savePCDFileASCII("cube_point_cloud.pcd", *cloud);
  45.     std::cout << "Saved " << cloud->points.size() << " data points to cube_point_cloud.pcd." << std::endl;
  46.
  47.     // 可视化点云
  48.     pcl::visualization::PCLVisualizer::Ptr viewer(new pcl::visualization::PCLVisualizer("3D Viewer"));
  49.     viewer->setBackgroundColor(0, 0, 0);
  50.     pcl::visualization::PointCloudColorHandlerRGBField rgb(cloud);
  51.     viewer->addPointCloud(cloud, rgb, "sample cloud");
  52.     viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 3, "sample cloud");
  53.     viewer->addCoordinateSystem(1.0);
  54.     viewer->initCameraParameters();
  55.
  56.     // 显示点云直到窗口关闭
  57.     while (!viewer->wasStopped()) {
  58.         viewer->spinOnce(100);
  59.     }
  60.
  61.     return 0;
  62. }

在test_pcl文件夹下再创建一个配置文件CMakeLists.txt，代码如下：

cmake_minimum_required(VERSION 2.6)

project(test_pcl)

find_package(PCL 1.9.1 REQUIRED)

include_directories(${PCL_INCLUDE_DIRS})

link_directories(${PCL_LIBRARY_DIRS})

add_definitions(${PCL_DEFINITIONS})

add_executable(test_pcl test_pcl.cpp)

target_link_libraries (test_pcl ${PCL_LIBRARIES})

install(TARGETS test_pcl RUNTIME DESTINATION bin)

在项目目录中运行以下命令以编译并运行程序：

mkdir build
cd build
cmake ..
make
./test_pcl

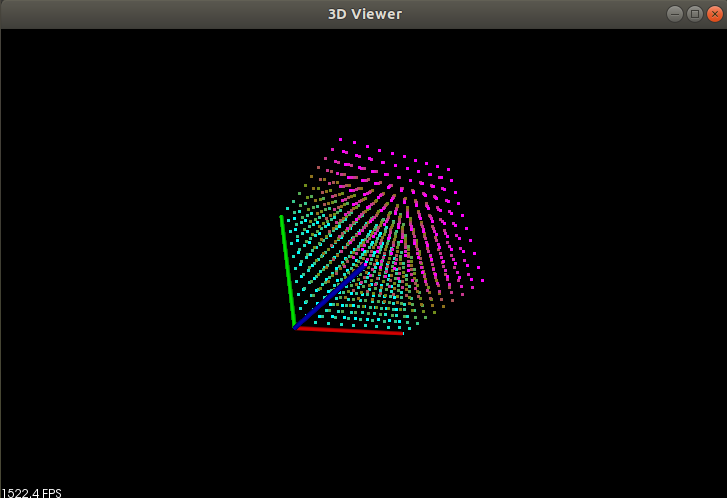

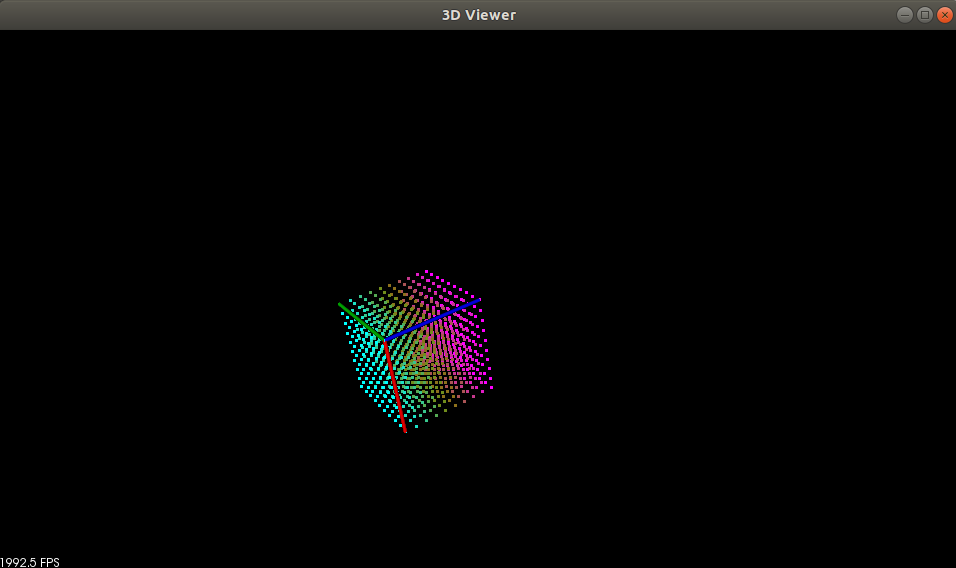

示例效果：

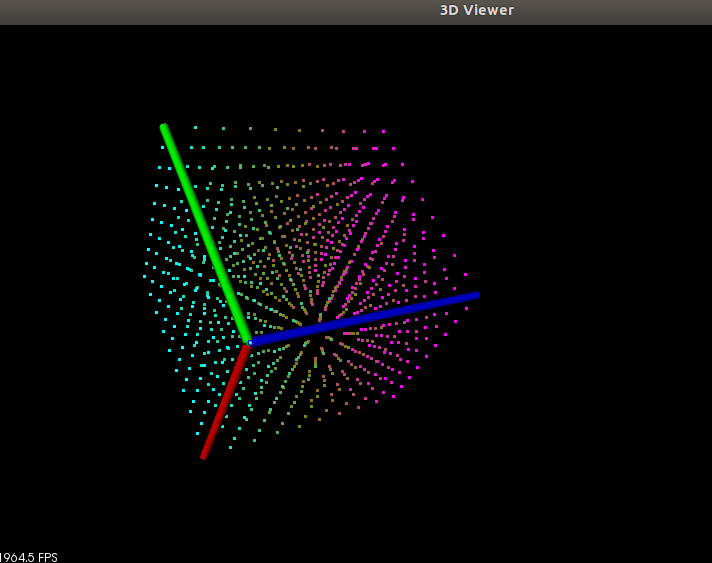

通过滑动鼠标，缩放大小：

恭喜完成安装啦～

报错与解决方案

如果遇到报错，显示刚才安装的vtk8.2库没有找到

./test_pcl: error while loading shared libraries: libvtkRenderingCore-8.2.so.1: cannot open shared object file: No such file or directory ls /usr/local/lib/libvtkRenderingCore-8.2.so.1 /usr/local/lib/libvtkRenderingCore-8.2.so.1

需要添加库的环境遍历，执行命令：

export LD_LIBRARY_PATH=/usr/local/lib:$LD_LIBRARY_PATH

再并运行程序 ./test_pcl
