张正友标定法
相片是三维世界在二维平面上的投射，故而其深度信息是损失掉了的。但是，如果把拍照看作理想的小孔成像过程，那么相片中的每个像素，都将通过一个锥体与世界中真实的点一一对应，这时如果再来一条参考光线，那么理论上就可以实现二维图像的三维重构了。
然而，实际相机并不理想，从真实世界到图片的映射过程，实则是四个坐标系之间的变换过程，即世界坐标系、相机坐标系、图像坐标系以及像素坐标系，这些坐标系之间的关系，可以通过矩阵来表示，相机校准，目的就是求解出这些矩阵。
一个非常直观是思路是，用相机拍下一组平面，并根据平面之间点的变换关系，来拟合相机矩阵。所以，一个比较关键的问题是，如何提取平面中一一对应的点，换言之，平面中什么样的点最好提取？
答案是棋盘格的黑白交界处，这便是大名鼎鼎的张正友棋盘格标定法。
opencv提供了一系列函数以实现这个方法，其标定流程和用到的主要函数为
- 角点检测 findChessboardCorners
- 相机校准 calibrateCamera
- 参数优化 getOptimalNewCameraMatrix
- 去畸变 cv_undistort
【opencv】内置了张正友的棋盘格标定法，通过一些姿态各异的棋盘格图像，就能标定相机的内外参数。
角点检测
角点检测的目的，就是获取棋盘格上黑白相交的点的位置，直观一点，就是实现下面的结果。
为了得到上面的图像，需分三步走，第一步自然是准备好棋盘格数据。
import numpy as np
import cv2
import os
# 数据准备，path是图像文件夹的路径
path = 'imgs'
fs = os.listdir(path)
grays = []
for f in fs:
fName = os.path.join(path, f)
img = cv2.imread(fName)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
grays.append(gray)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
第二步是核心步骤，即完成亚像素角点检测。opencv提供了【findChessboardCorners】函数用于角点检测，其输入参数包括棋盘格图像、角点个数以及标志位。在提取角点之后，可通过【cornerSubPix】函数来进一步进行亚像素角点检测，以提高精度。
# 角点检测
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER,
30, 0.001)
pImgs = []
for g in grays:
ret, cs = cv2.findChessboardCorners(g, (11, 8), None)
# 亚像素角点检测
pImg = cv2.cornerSubPix(g, cs.astype(np.float32), (5, 5), (-1, -1), criteria)
pImgs.append(np.squeeze(pImg))
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
其中，pImg用于存放像素坐标中的二维点。

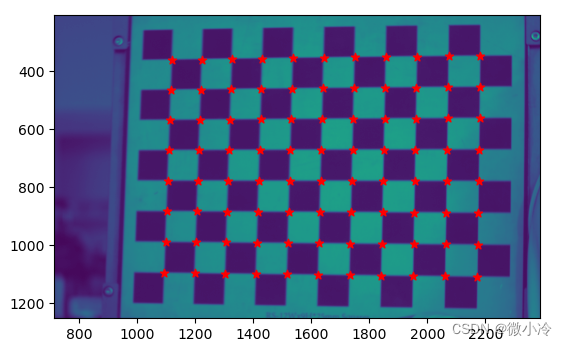

最后一步，画图，opencv自带的工具就像下面这样就可以，
cv2.drawChessboardCorners(grays[0], (w, h), pImgs[0], None)
cv2.imshow('findCorners', grays[0])
cv2.waitKey(1000)
- 1
- 2
- 3
考虑到此前已经学习过【matplotlib】模块，下面是【plt】的绘制流程。
import matplotlib.pyplot as plt
pts = pImgs[0].squeeze().reshape(-1,2).T
plt.imshow(grays[0])
plt.scatter(pts[0], pts[1], marker='*', c='red')
plt.show()
- 1
- 2
- 3
- 4
- 5
- 6
标定
【calibrateCamera】函数可用于图像标定，只需将现实世界的点和相机坐标系中的角点的一一对应关系输入，便能得到相应的相机矩阵。其中，现实世界中的三维点，一般成为对象点，由于棋盘格中每个方块都是等距的，故可直接建立为类似 ( 1 , 0 , 0 ) , ( 2 , 0 , 0 ) ⋯ (1,0,0), (2,0,0)\cdots (1,0,0),(2,0,0)⋯即可
objp = np.zeros((6*7,3), np.float32)
objp[:,:2] = np.mgrid[0:7,0:6].T.reshape(-1,2)
pObj = np.zeros((w*h, 3), np.float32)
pObj[:,:2] = np.mgrid[0:w, 0:h].T.reshape(-1,2)
pObjs = [pObj for _ in range(len(pImgs))]
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(pObjs, pImgs,
grays[0].shape[::-1], None, None)
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
其中，rec为成功标志，为True时表示标定成功。
mtx为内参矩阵，差不多是
[
f
x
0
c
x
0
f
y
c
y
0
0
1
]
=
[
5572.47
0
1314.18
0
5573.04
1008.16
0
0
1
]
[fx0cx0fycy001]
dist为畸变参数，最多有8个，分别表示
k
1
,
k
2
,
p
1
,
p
2
,
k
3
,
k
4
,
k
5
,
k
6
k_1,k_2,p_1,p_2,k_3,k_4,k_5,k_6
k1,k2,p1,p2,k3,k4,k5,k6，本次标定得到的结果为
>>> print(dist)
[[-8.36577030e-02 -1.68977185e-01 -1.12233478e-03 9.45685802e-04
-2.04246147e+01]]
- 1
- 2
- 3
这些畸变参数的物理意义如下
x
′
=
x
z
,
y
′
=
y
z
,
r
=
x
′
2
+
y
′
2
K
=
1
+
k
1
r
2
+
k
2
r
4
+
k
3
r
6
1
+
k
4
r
2
+
k
5
r
4
+
k
6
r
6
x
′
′
=
K
x
′
+
2
p
1
x
′
y
′
+
p
2
(
r
2
+
2
x
′
2
)
u
=
f
x
x
′
′
+
c
x
v
=
f
y
y
′
′
+
c
y
x′=xz,y′=yz,r=√x′2+y′2K=1+k1r2+k24r+k3r61+k4r2+k5r4+k6r6x″=Kx′+2p1x′y′+p2(r2+2x′2)u=fxx″+cxv=fyy″+cy
rvecs和tvecs分别表示每个标定板对应的旋转和平移向量。
去畸变
【getOptimalNewCameraMatrix】函数可以进一步优化相机参数，然后通过【undistort】函数可以修正图像畸变。
mat, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, size, 0, size)
dst = cv2.undistort(grays[0], mtx, dist, None, mat)
fig = plt.figure()
ax = fig.add_subplot(121)
ax.imshow(grays[0])
ax = fig.add_subplot(122)
ax.imshow(dst)
plt.show()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9

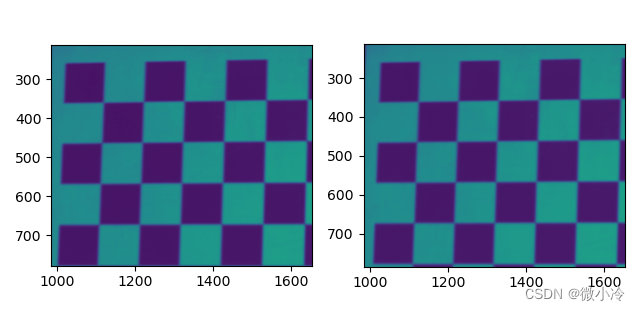

对比效果如下
最后，可通过对比反投影误差，来评估标定结果
errs = []
for i in range(len(pObjs)):
pIm2, _ = cv2.projectPoints(pObjs[i], rvecs[i], tvecs[i], mtx, dist)
err = cv2.norm(pImgs[i], pIm2, cv2.NORM_L2) / len(pIm2)
errs.append(err)
plt.bar(np.arange(len(errs)), errs)
plt.show()
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8

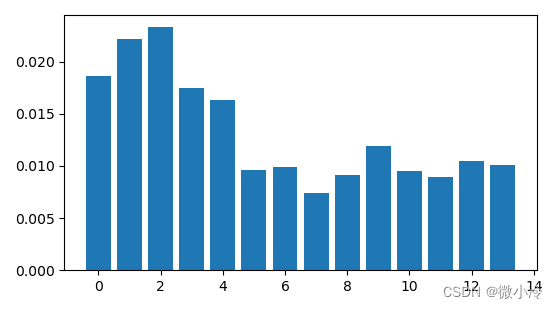

结果如下
# 去畸变
img2 = cv2.imread('03.jpg')
h, w = img2.shape[:2]
# 反投影误差
# 通过反投影误差，我们可以来评估结果的好坏。越接近0，说明结果越理想。
total_error = 0
for i in range(len(pObjs)):
pIm2, _ = cv2.projectPoints(pObjs[i], rvecs[i], tvecs[i], mtx, dist)
error = cv2.norm(pImgs[i], pIm2, cv2.NORM_L2) / len(pIm2)
total_error += error
print("total error: ", total_error / len(pObjs))
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
