NXP S32K3XX系列芯片框图

NXP S32K3XX系列芯片框图

文章目录


在这里插入图片描述

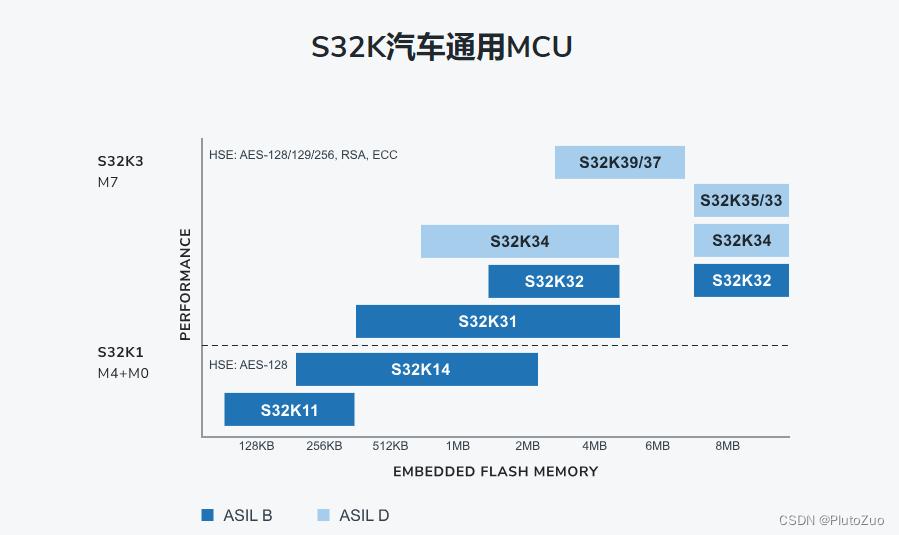

功能概览

系列产品内核存储器特性封装ISO 26262AEC-Q100
S32K1S32K11xArm Cortex-M0+ @ 48MHz128至256kBI2C、SPI、UART CSEcQFN-32 LQFP-48 LQFP-64最高符合ASIL B1级 (-40°C至+125°C)
S32K14x112MHz时 Arm Cortex-M4F和 80 MHz时Arm Cortex-M4F256kB至2MBI2C, SPI, UART 以太网(AVB) CSEcLQFP-48, 64, 100, 144, 176 MAPBGA-100最高符合ASIL B0级 (-40°C至+150°C)
S32K3S32K31x1个Cortex-M7 @ 120MHz512kB至4MBUART、I2C、SPI 以太网(TSN) HSE_BLQFP-48 MAPBGA-257 HDQFP-172 HDQFP100最高符合ASIL B1级 (-40至125°C)
S32K32x2个Cortex-M7 @ 160MHz2至8 MBUART、I2C、SPI 以太网(TSN) HSE_BHDQFP-172 MAPBGA-257 HDQFP100最高符合ASIL B1级 (-40至125°C)
S32K33x3个Cortex-M7 @ 240MHz8MBUART、I2C、SPI 以太网(TSN) HSE_BHDQFP-172 MAPBGA-289最高符合ASIL B1级 (-40至125°C)
S32K34x1个LS Cortex-M7 @ 160MHz1至8MBUART、I2C、SPI 以太网(TSN) HSE_BMAPBGA-289 MAPBGA-257 HDQFP-172 HDQFP100最高符合ASIL D安全标准1级 (-40至125°C)
S32K35x1个LS Cortex-M7 + 1个Cortex-M7 @ 240MHz8MBUART、I2C、SPI 以太网(TSN) HSE_BHDQFP-172 MAPBGA-289最高符合ASIL D安全标准1级 (-40至125°C)
S32K39/37预生产S32K39x， S32K37x1个LS Cortex-M7 + 2个分离锁Cortex-M7 @ 320MHz4M至6MUART、I2C、SPI 以太网(TSN) HSE_BMAPBGA-289 LQFP-EP-176最高符合ASIL D安全标准1级 (-40至125°C)

系统框图

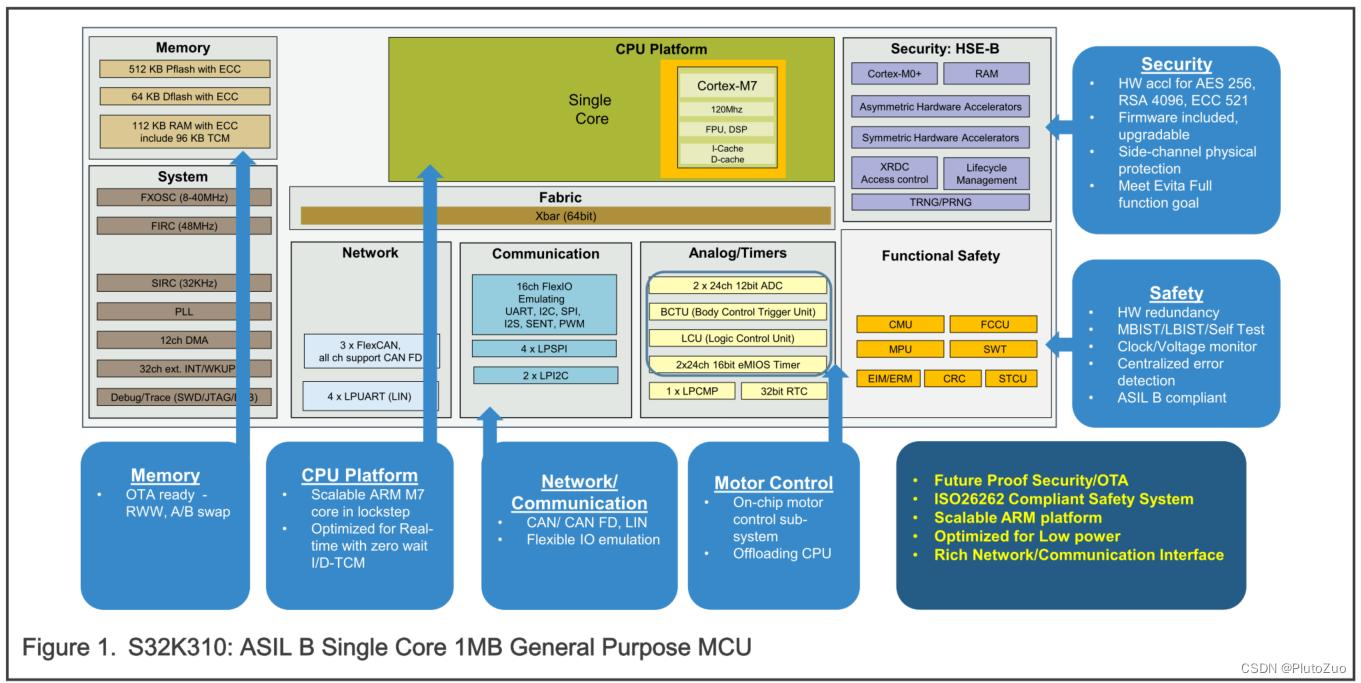

S32K310

在这里插入图片描述

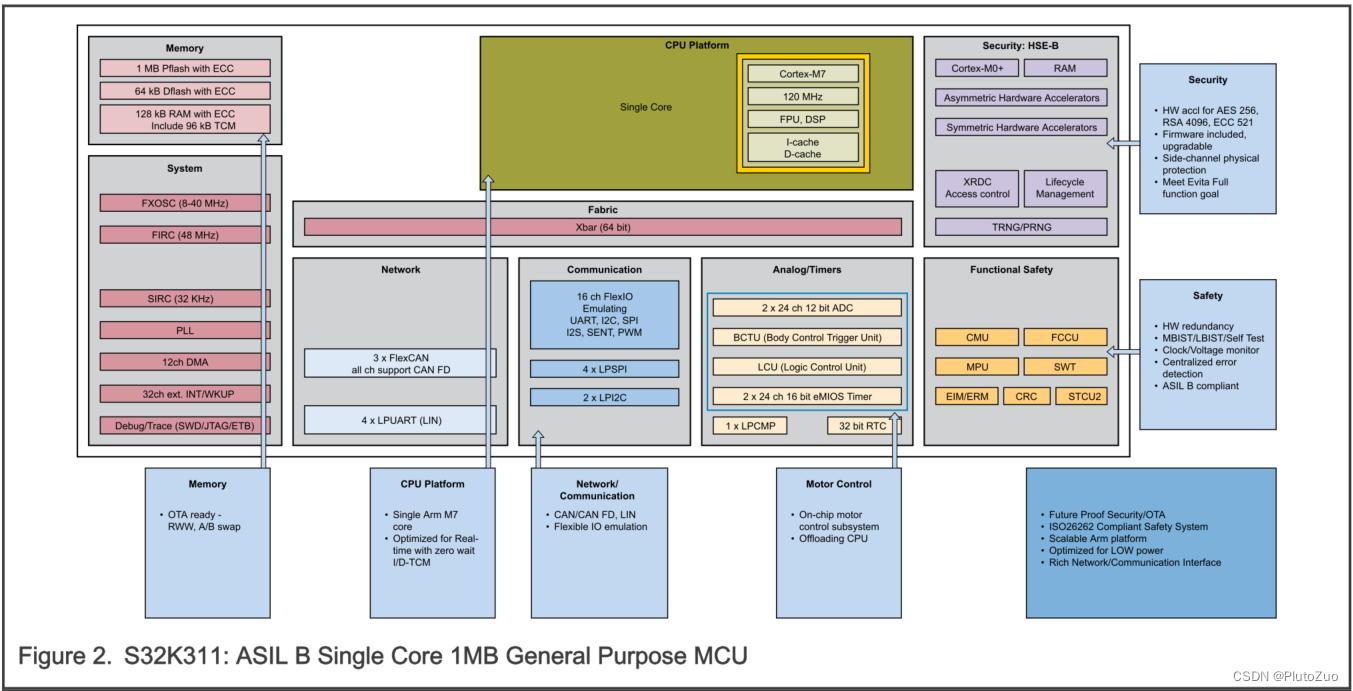

S32K311

在这里插入图片描述

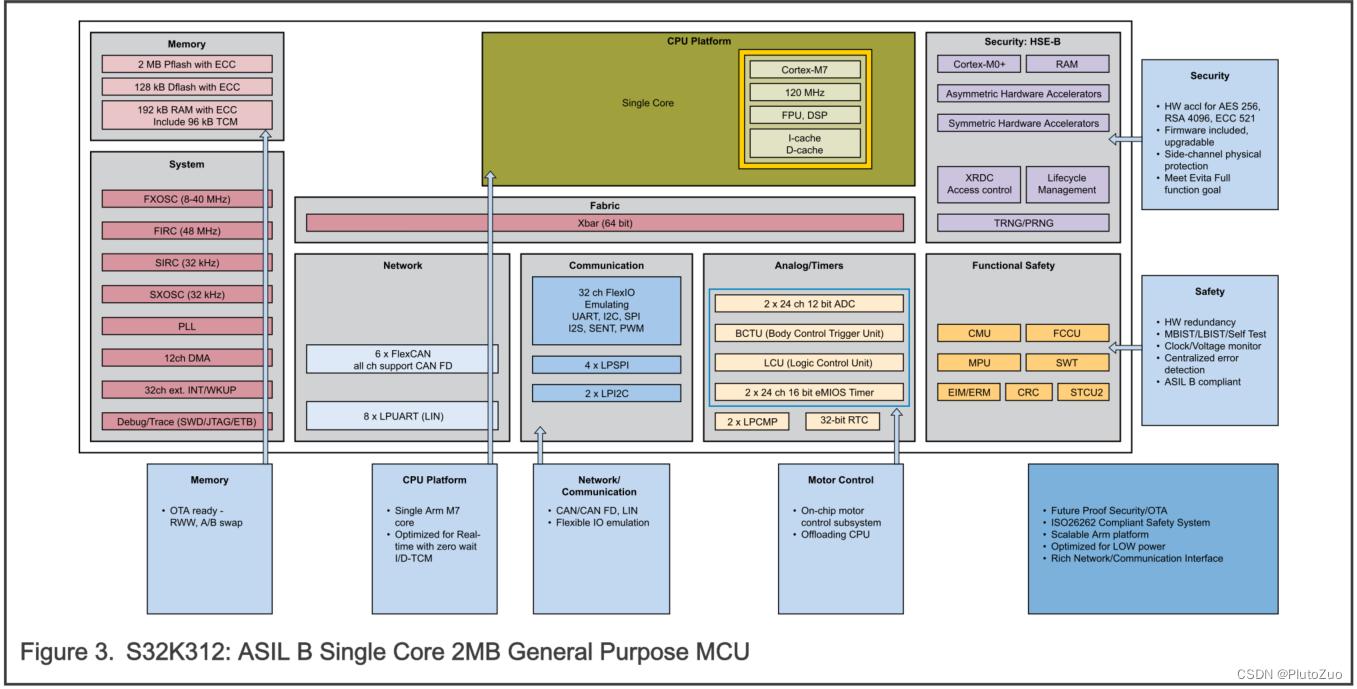

S32K312

在这里插入图片描述

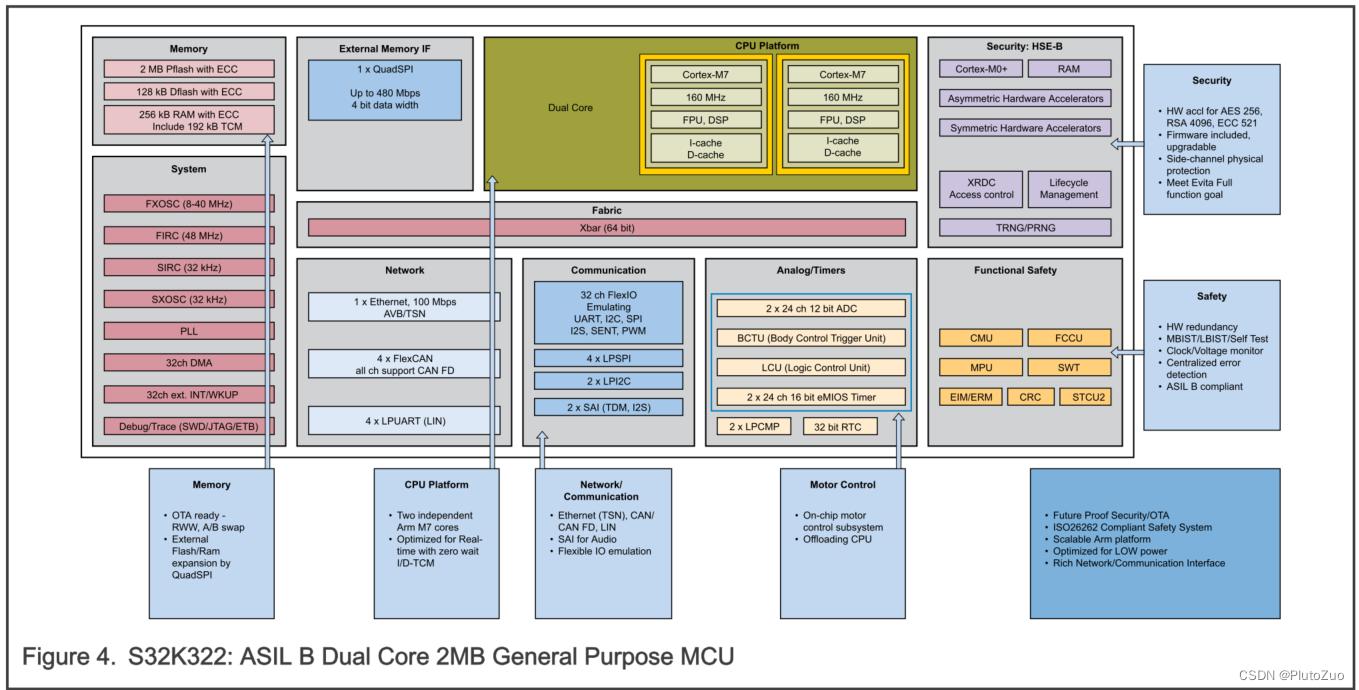

S32K322

在这里插入图片描述

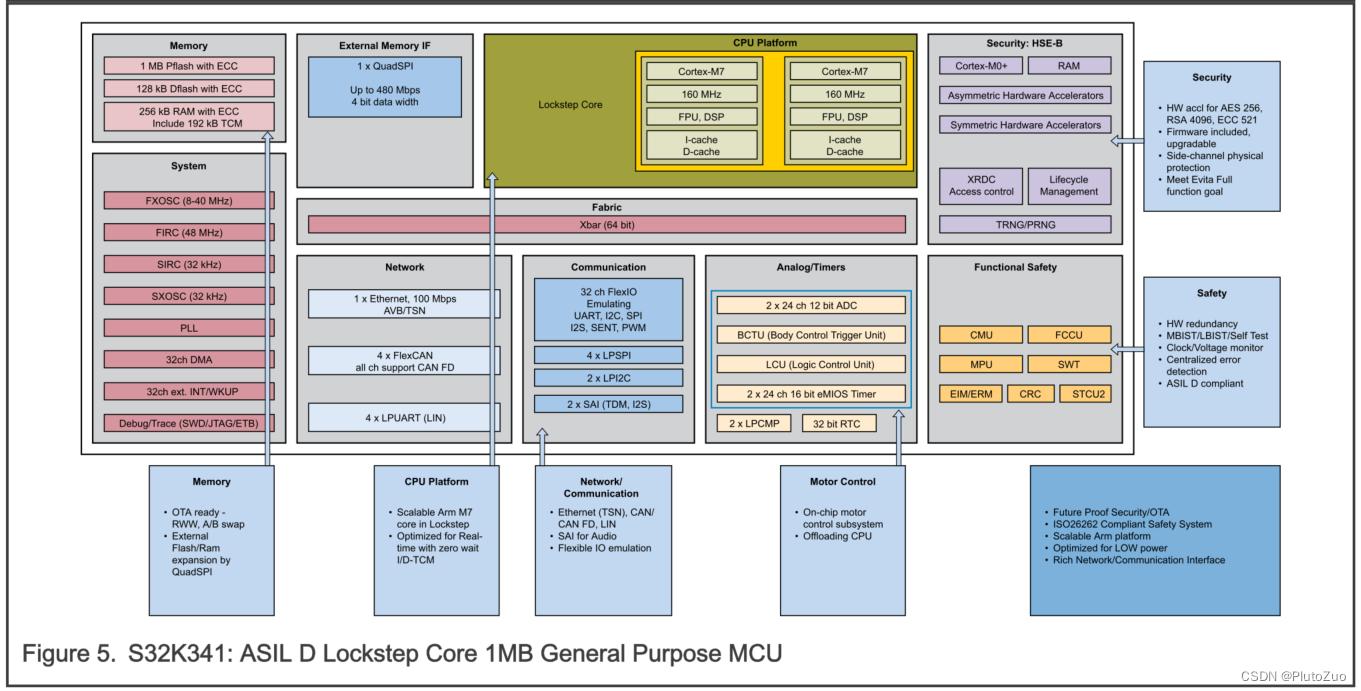

S32K341

在这里插入图片描述

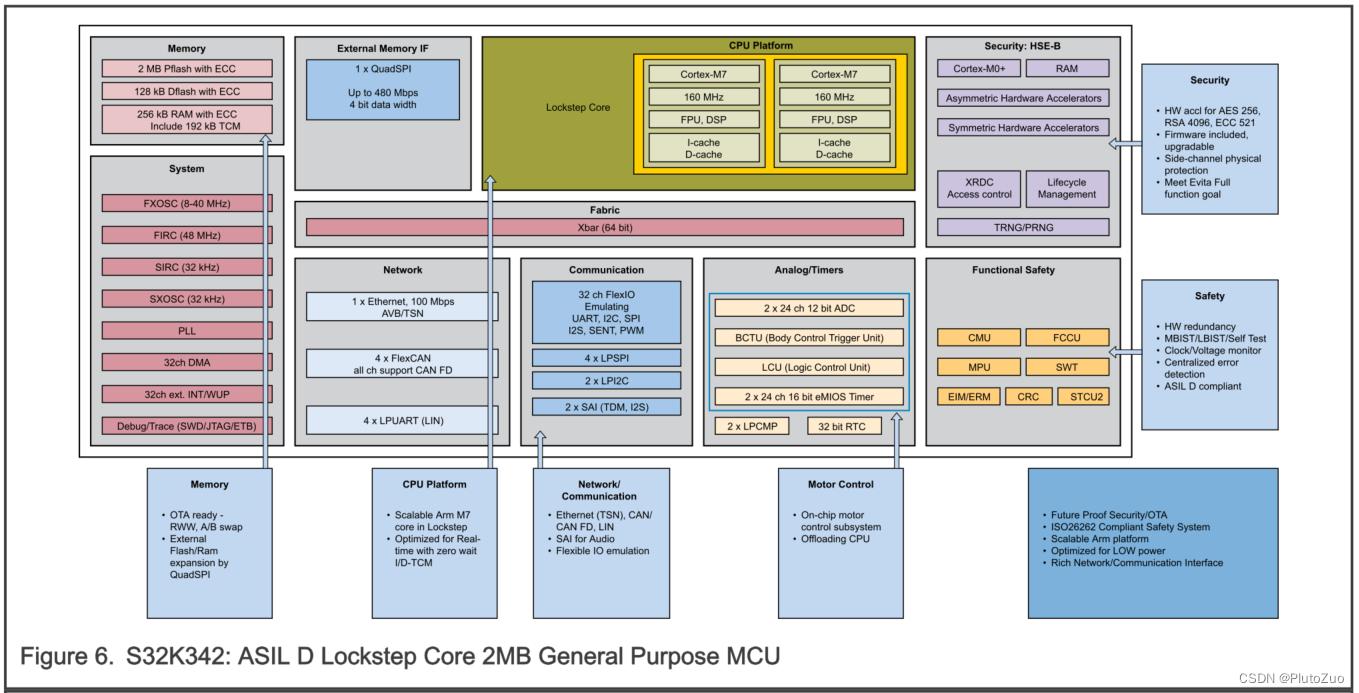

S32K342

在这里插入图片描述

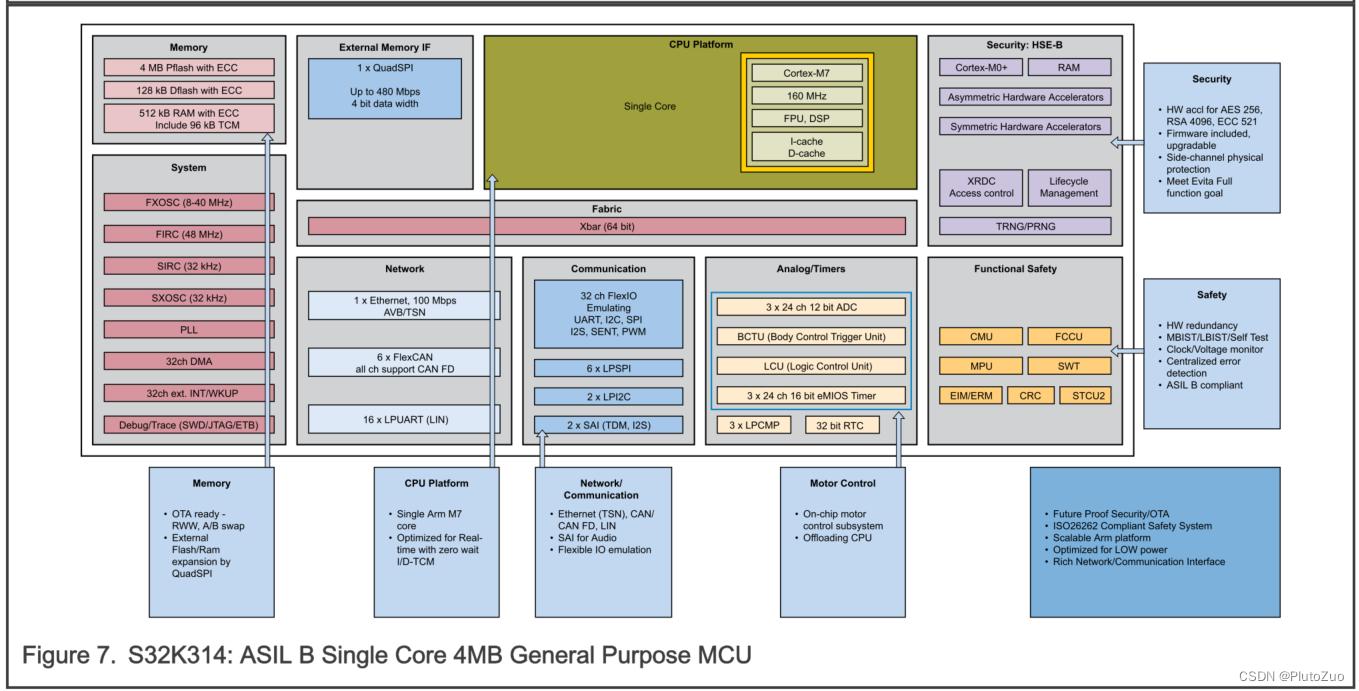

S32K314

在这里插入图片描述

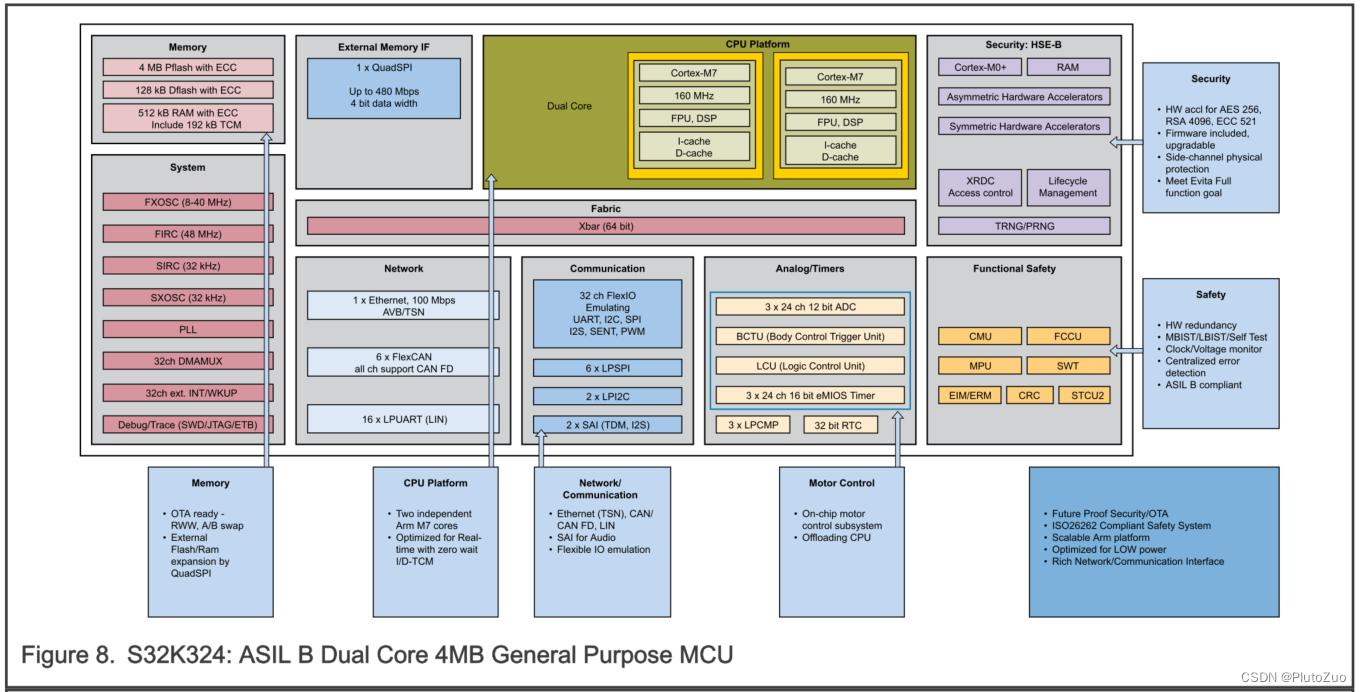

S32K324

在这里插入图片描述

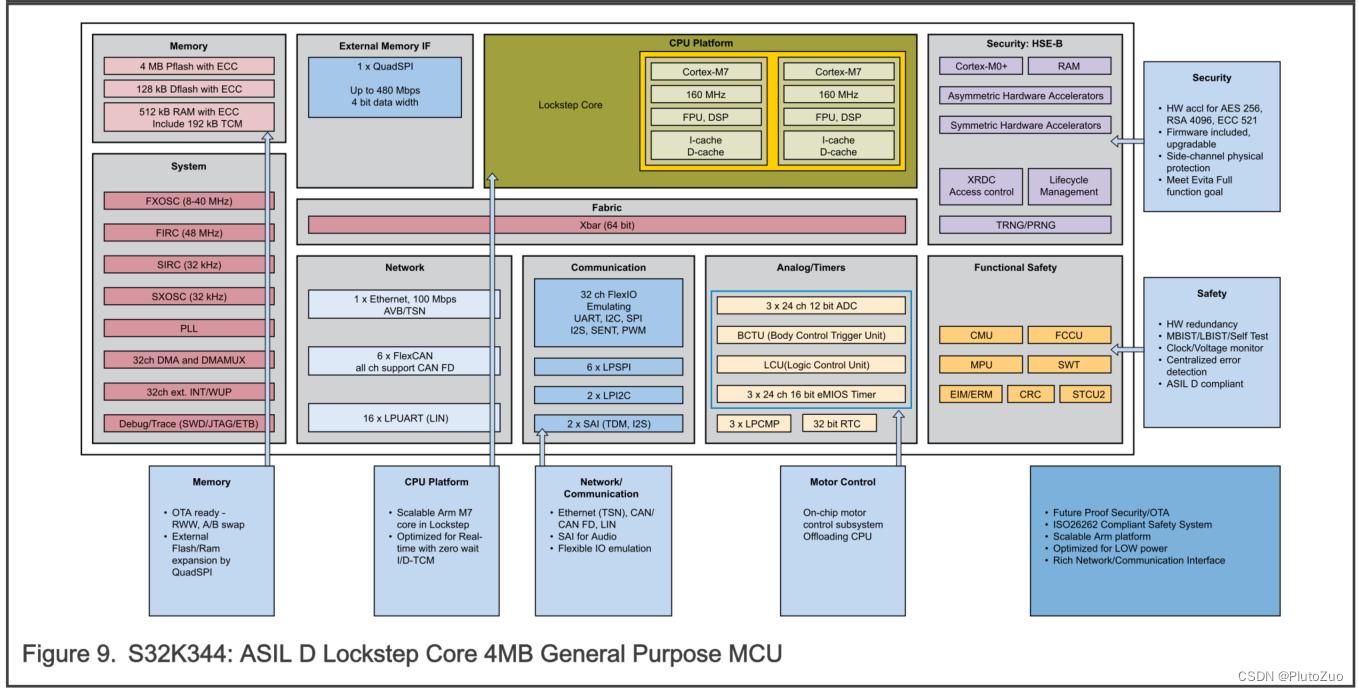

S32K344

在这里插入图片描述

S32K328

在这里插入图片描述

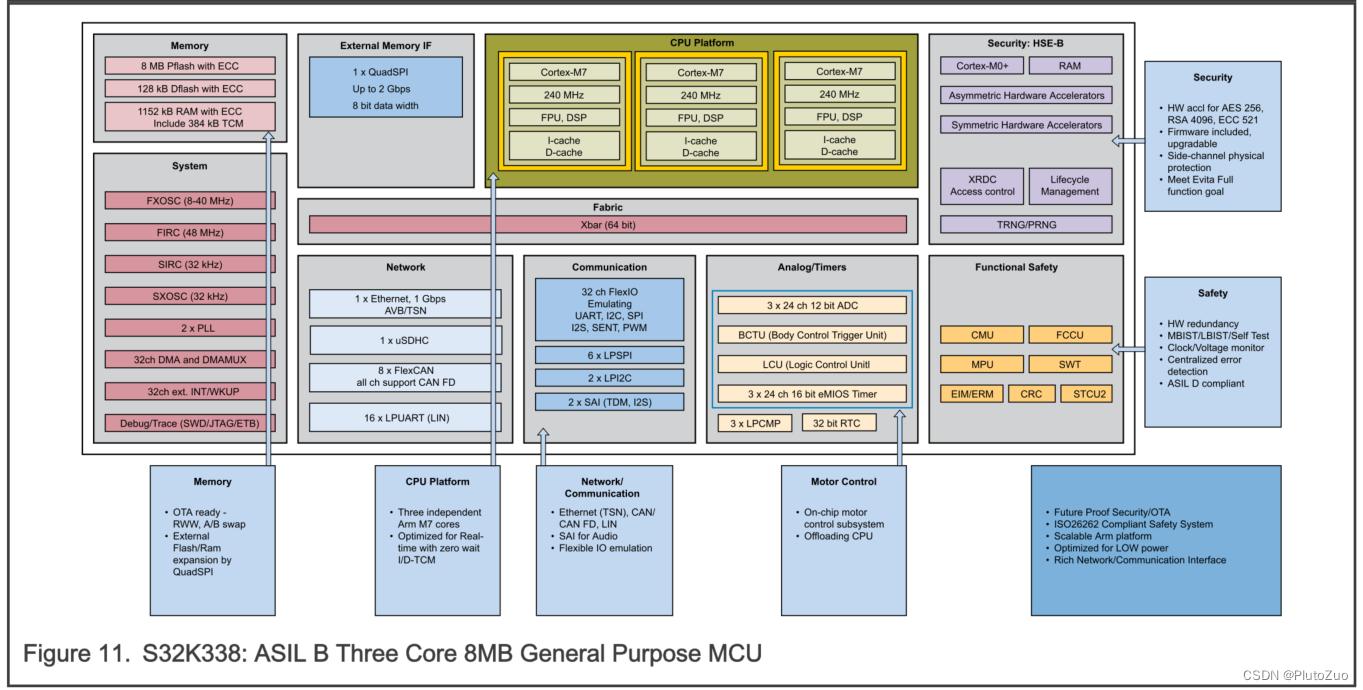

S32K338

在这里插入图片描述

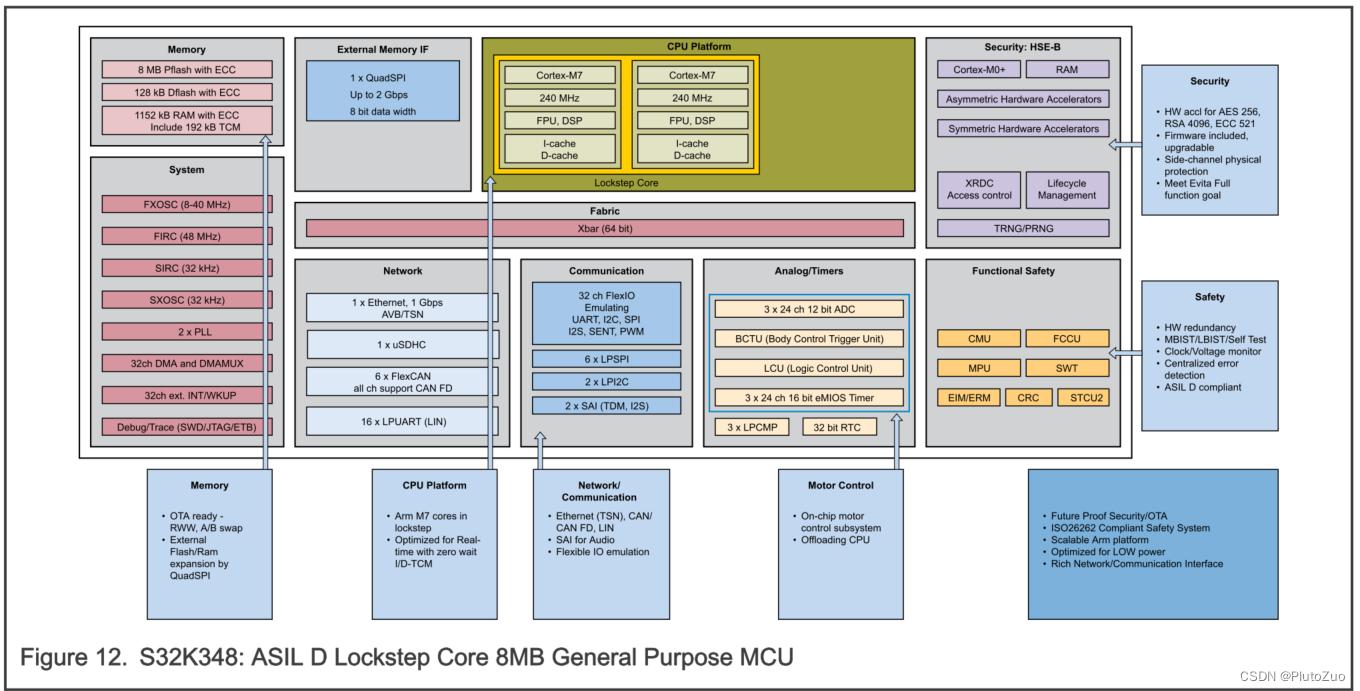

S32K348

在这里插入图片描述

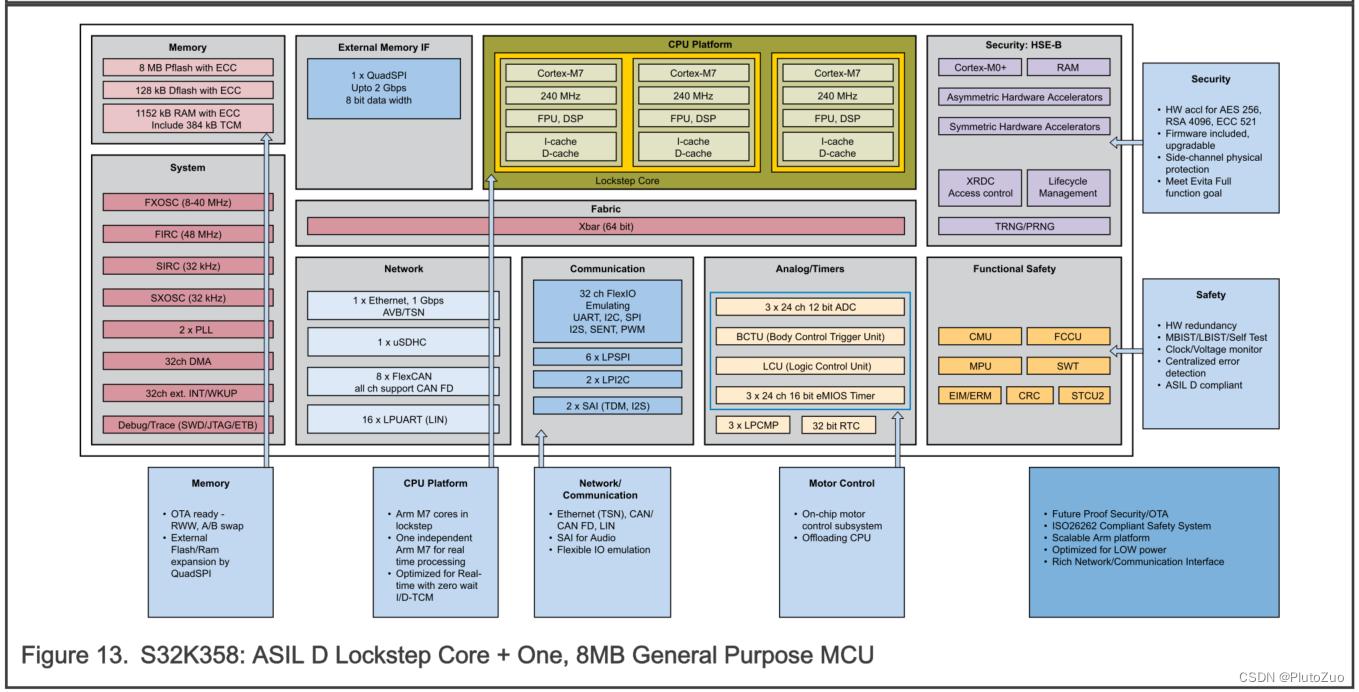

S32K358

在这里插入图片描述

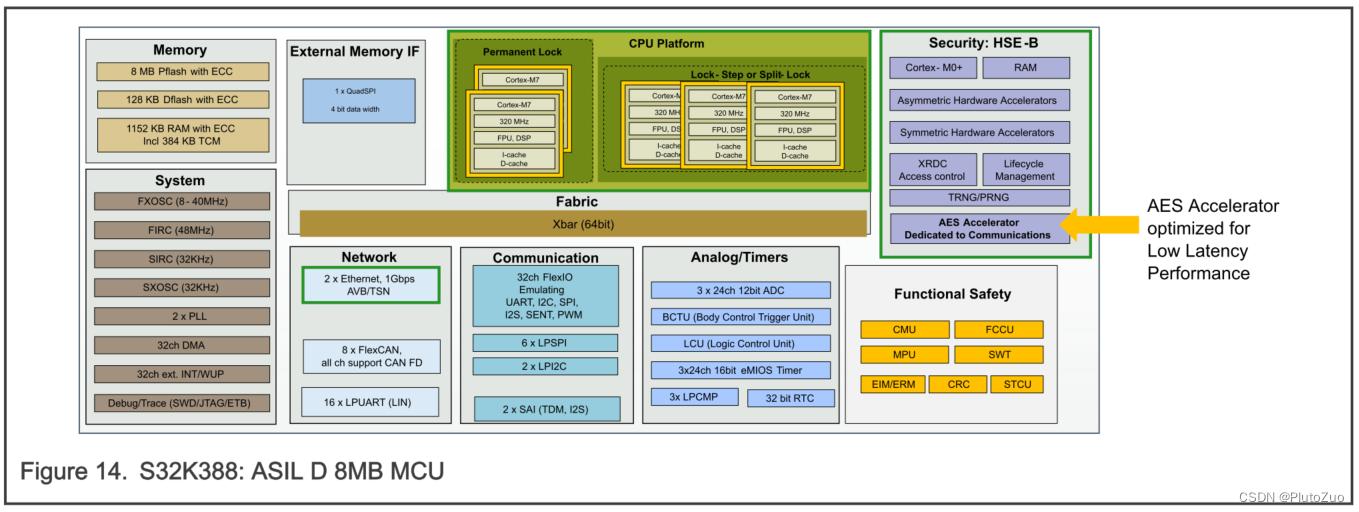

S32K388

在这里插入图片描述
