0. 背景

由于tsmaster不能支持多帧，所以诸如UDS的19等服务无法收到连续帧，

处理思路是：设置一个周期发送的流控帧，这样就能收到连续帧了。

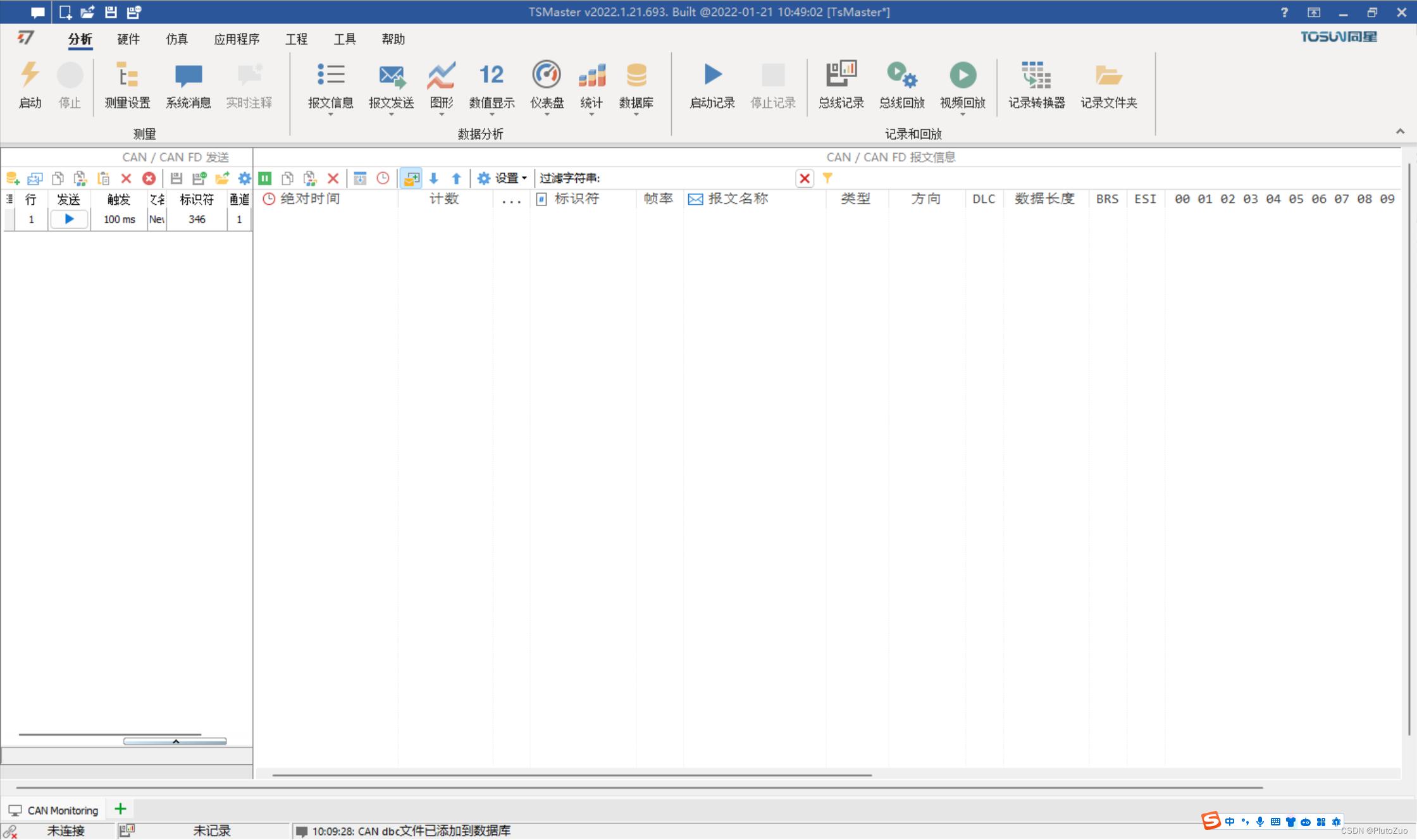

1. 打开TSMaster

在这里插入图片描述

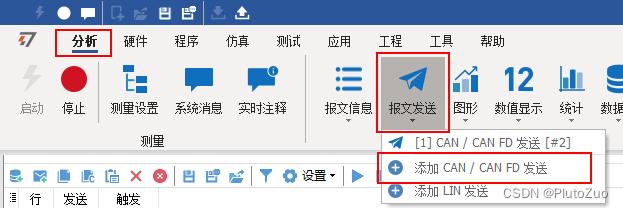

2. 选择 “分析”–“报文发送”，选择 “添加CAN/CANFD报文”

在这里插入图片描述

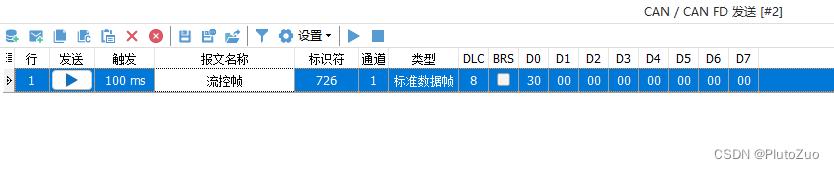

3. 在“CAN/CANFD报文发送窗口”添加如下报文

在这里插入图片描述

其中：

  • 设置报文名称为：“流控帧”；
  • 设置标识符为726（具体参照诊断调查表）；
  • 设置报文内容为“30 00 00 00 00 00 00”；
  • 设置触发方式为自动触发；
  • 设置触发周期为100毫秒。

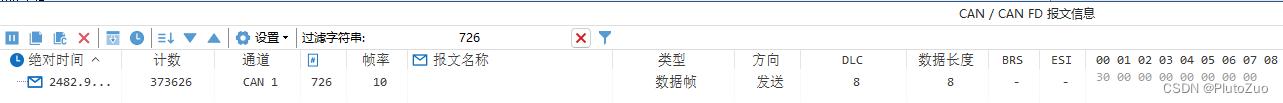

4. 在 “报文信息”窗口查看周期行的流控帧。

在这里插入图片描述

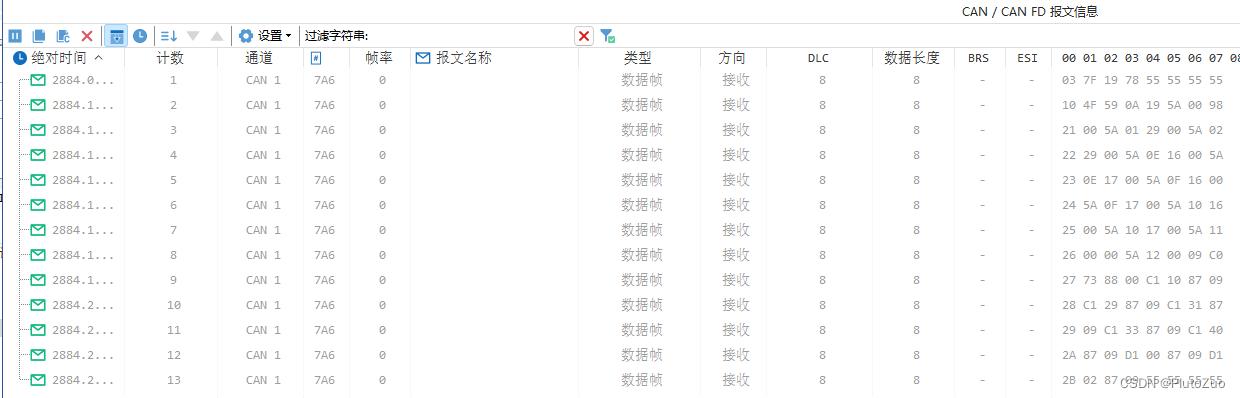

5. 测试是否能支持多帧

在这里插入图片描述

6. 完成
