TSMaster自动诊断流程相关配置

TSMaster自动诊断流程相关配置

文章目录

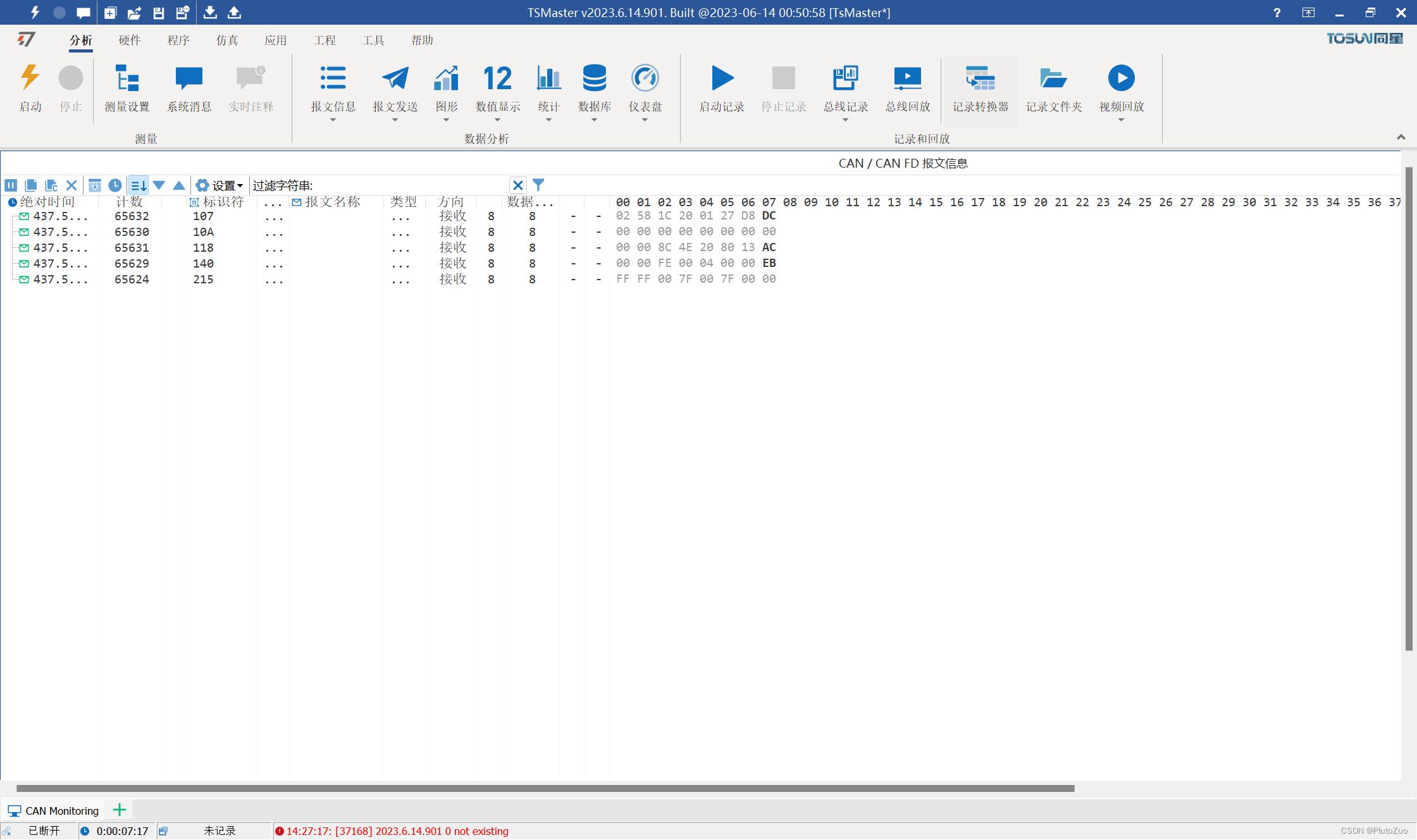

1. 打开TSMaster

在这里插入图片描述

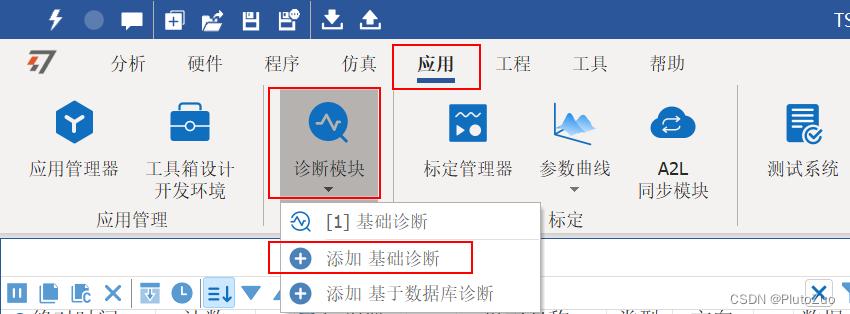

2. 选择 “应用程序”–“诊断模块”，选择 “添加 基础诊断”

在这里插入图片描述

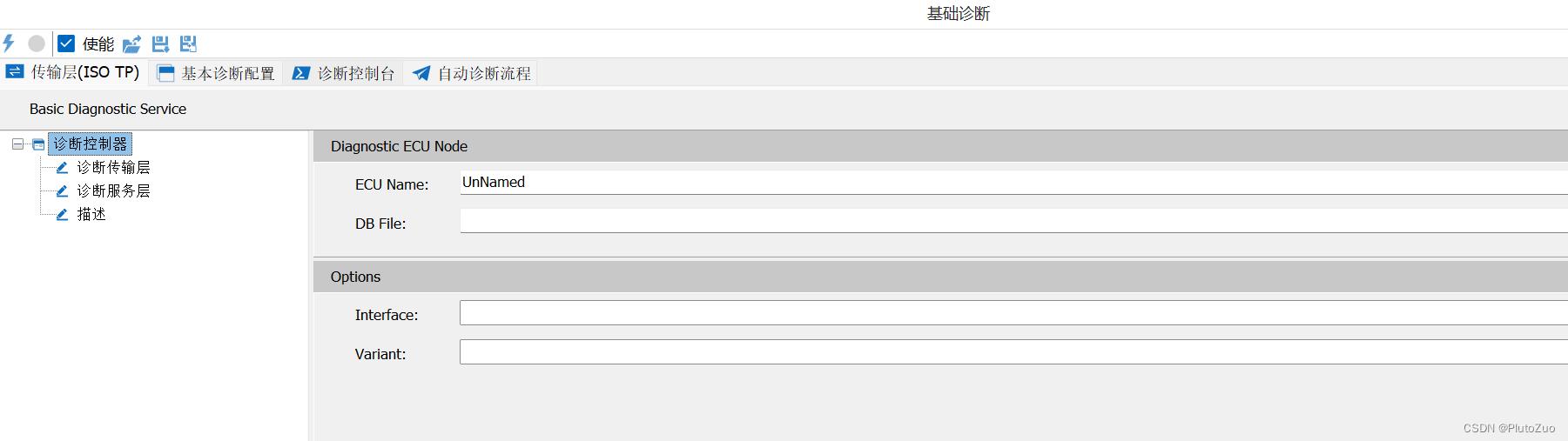

3. 选择 “添加 基础诊断”会弹出如下窗口：

在这里插入图片描述

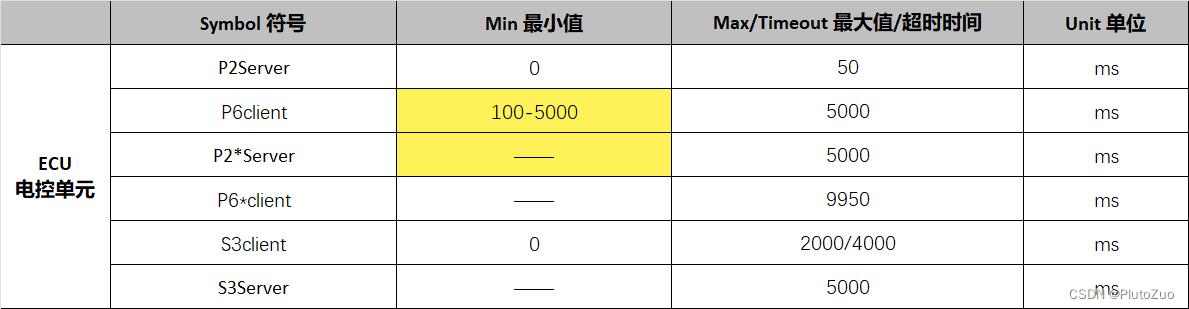

4. 打开诊断调查表，查找时间参数

在这里插入图片描述

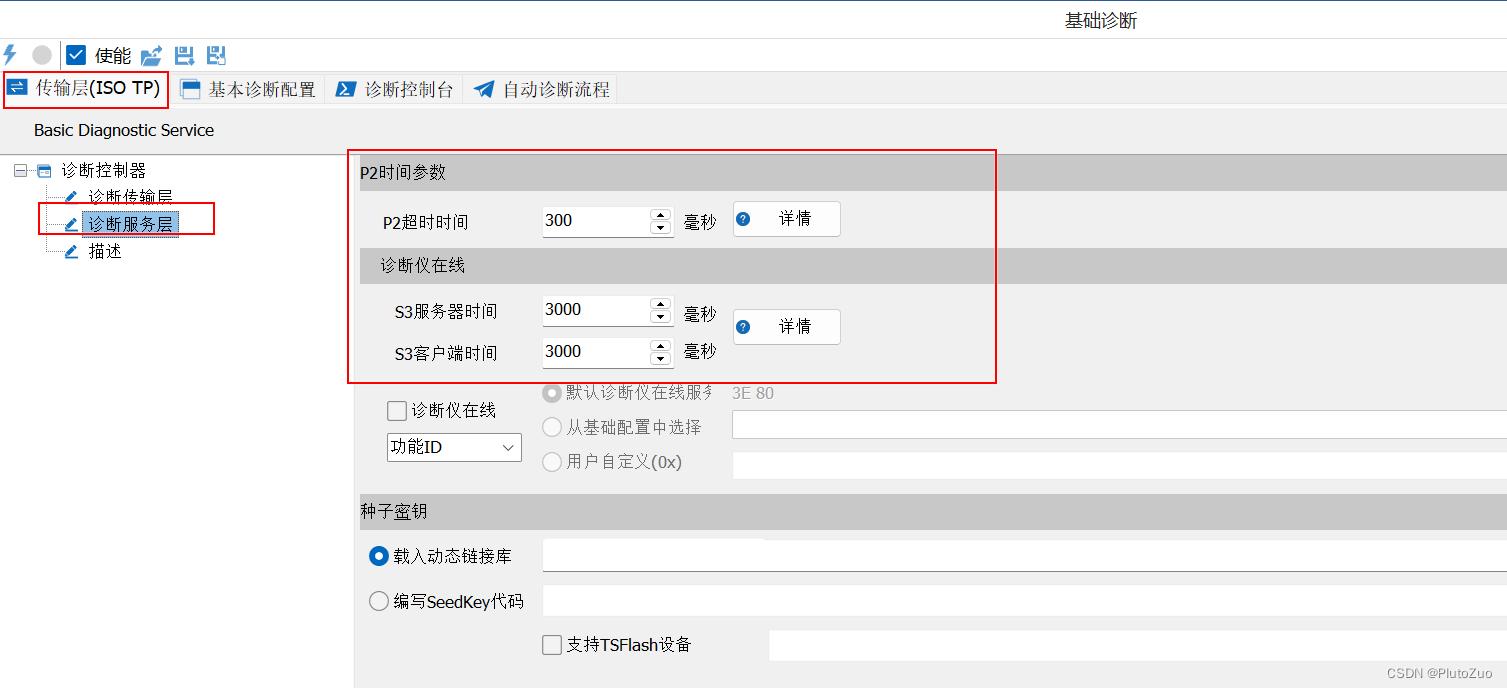

5. 在TSMaster软件的“基础诊断”窗口，填写时间参数

在这里插入图片描述

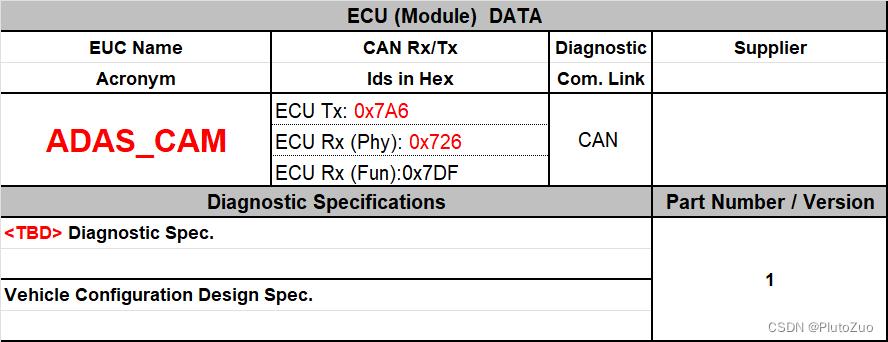

6. 打开诊断调查表，查找物理寻址和功能寻址的CAN ID

在这里插入图片描述

7. 在TSMaster软件的“基础诊断”窗口，填写物理寻址和功能寻址的CAN ID

**注意：**诊断调查表里的ID是以ECU为主体的，tester的收发地址正好和ECU的首发地址是相反的，所以填写时也要反着填。

在这里插入图片描述

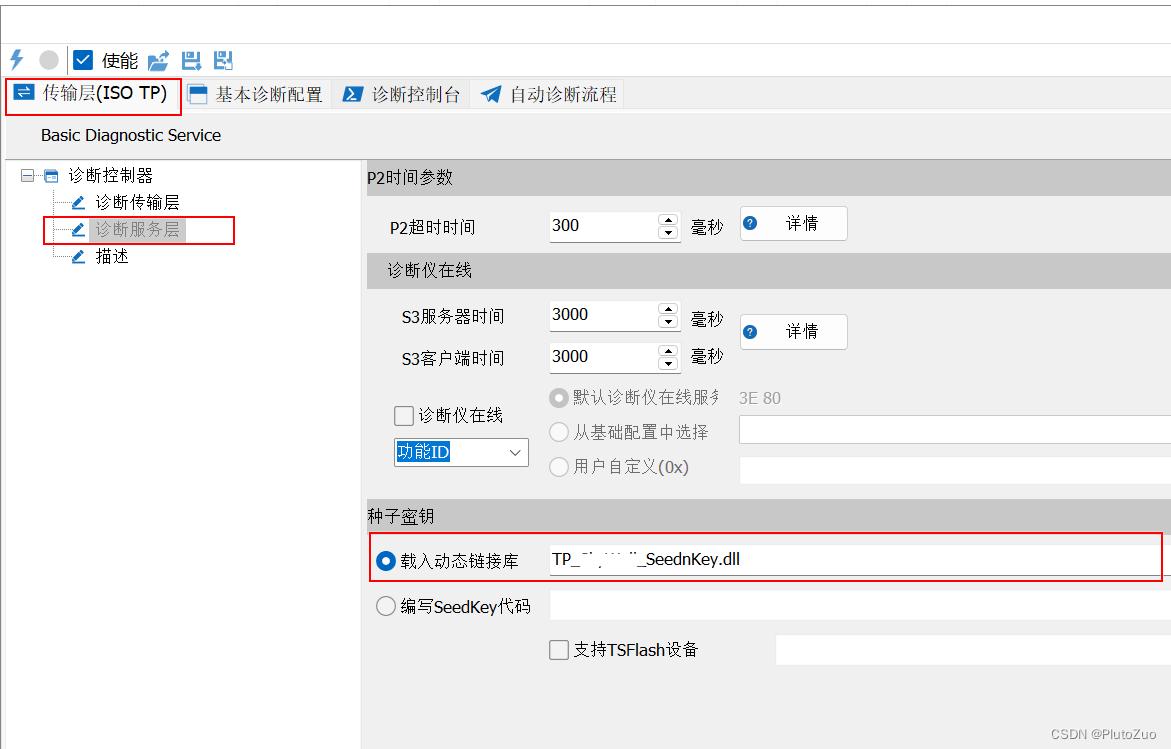

8. 在TSMaster软件的“基础诊断”窗口，添加安全访问DLL文件

在这里插入图片描述

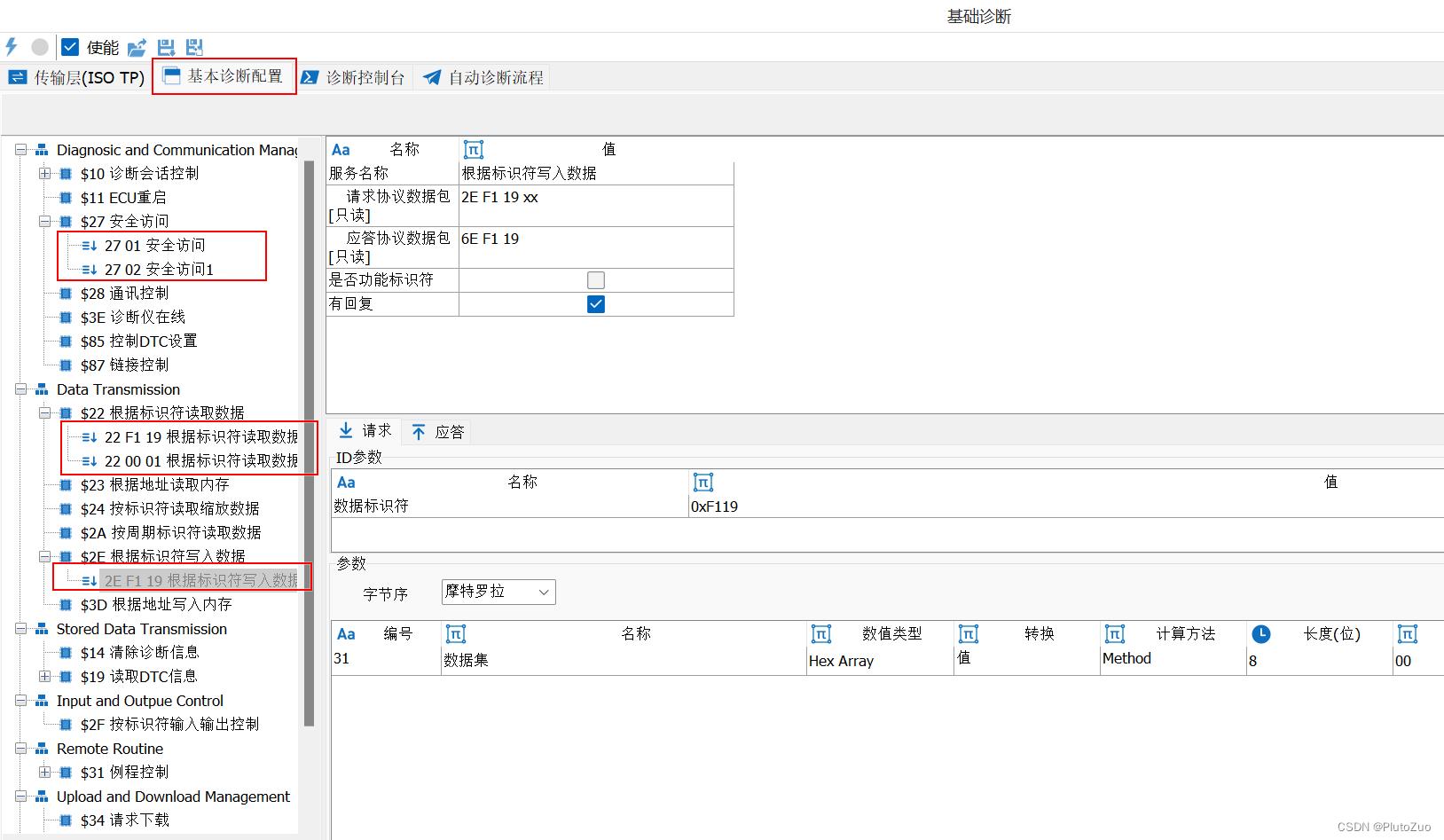

9. 在TSMaster软件的“基础诊断”窗口，添加自己需要的诊断报文

在 “基本诊断配置” 窗口添加自己需要的诊断报文：

在这里插入图片描述

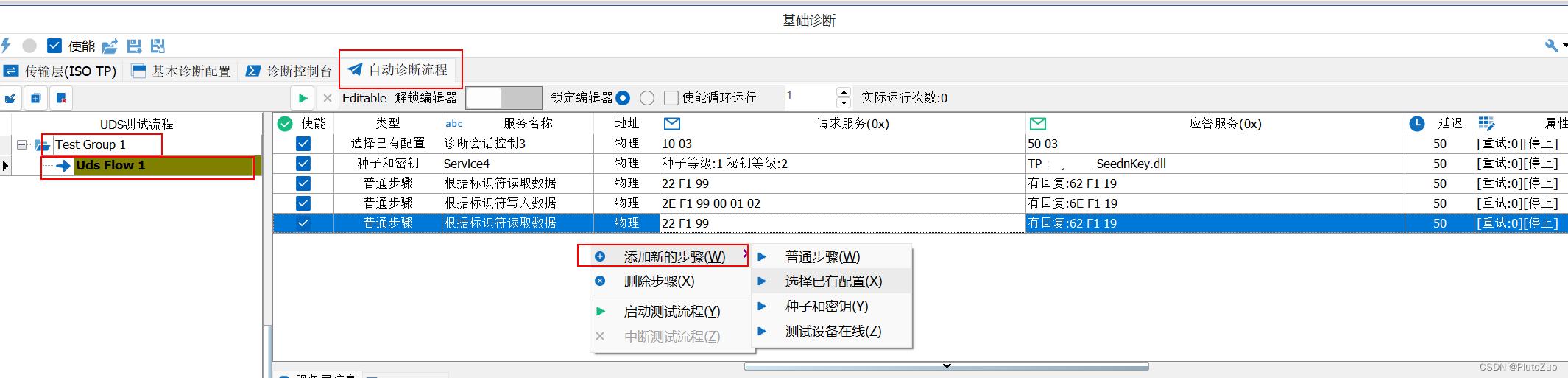

10. 在TSMaster软件，切换到“自动诊断流程”界面添加诊断报文

先添加测试组，然后再测试组里添加测试流程，最后在测试流程里面添加诊断报文即可：

在这里插入图片描述

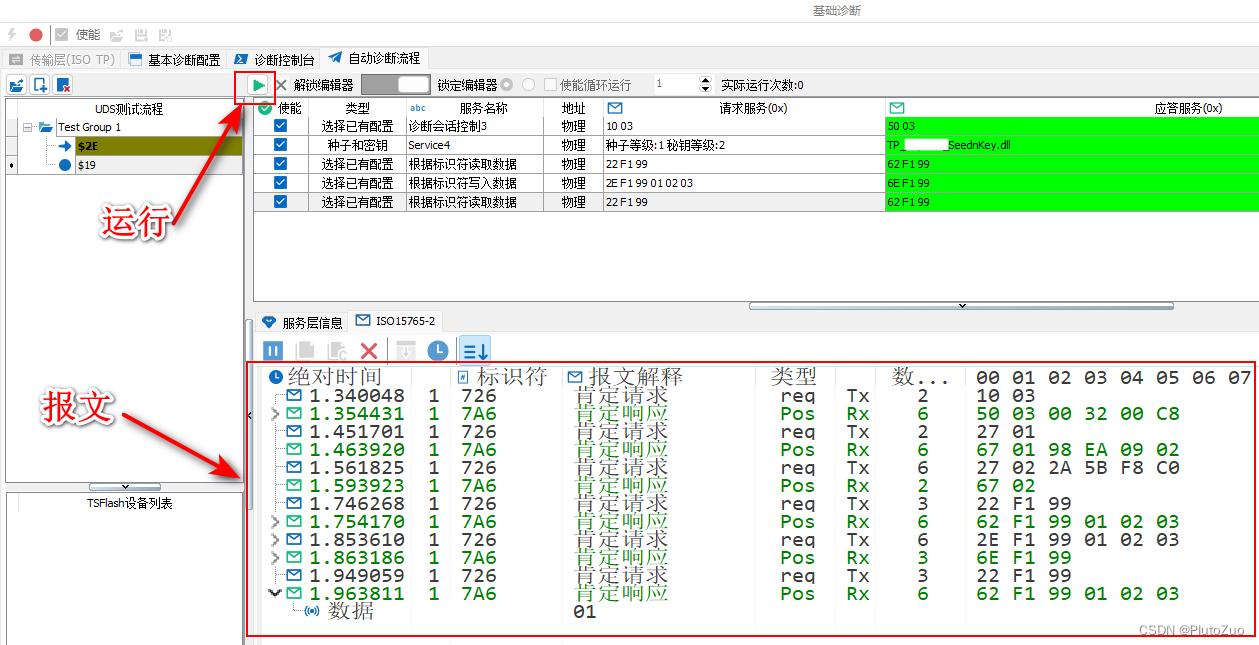

11. 在TSMaster软件，运行“自动诊断流程”并在消息窗口查看报文

在这里插入图片描述

12. 完成。
