TSMaster发送诊断报文的相关配置

TSMaster发送诊断报文的相关配置

文章目录

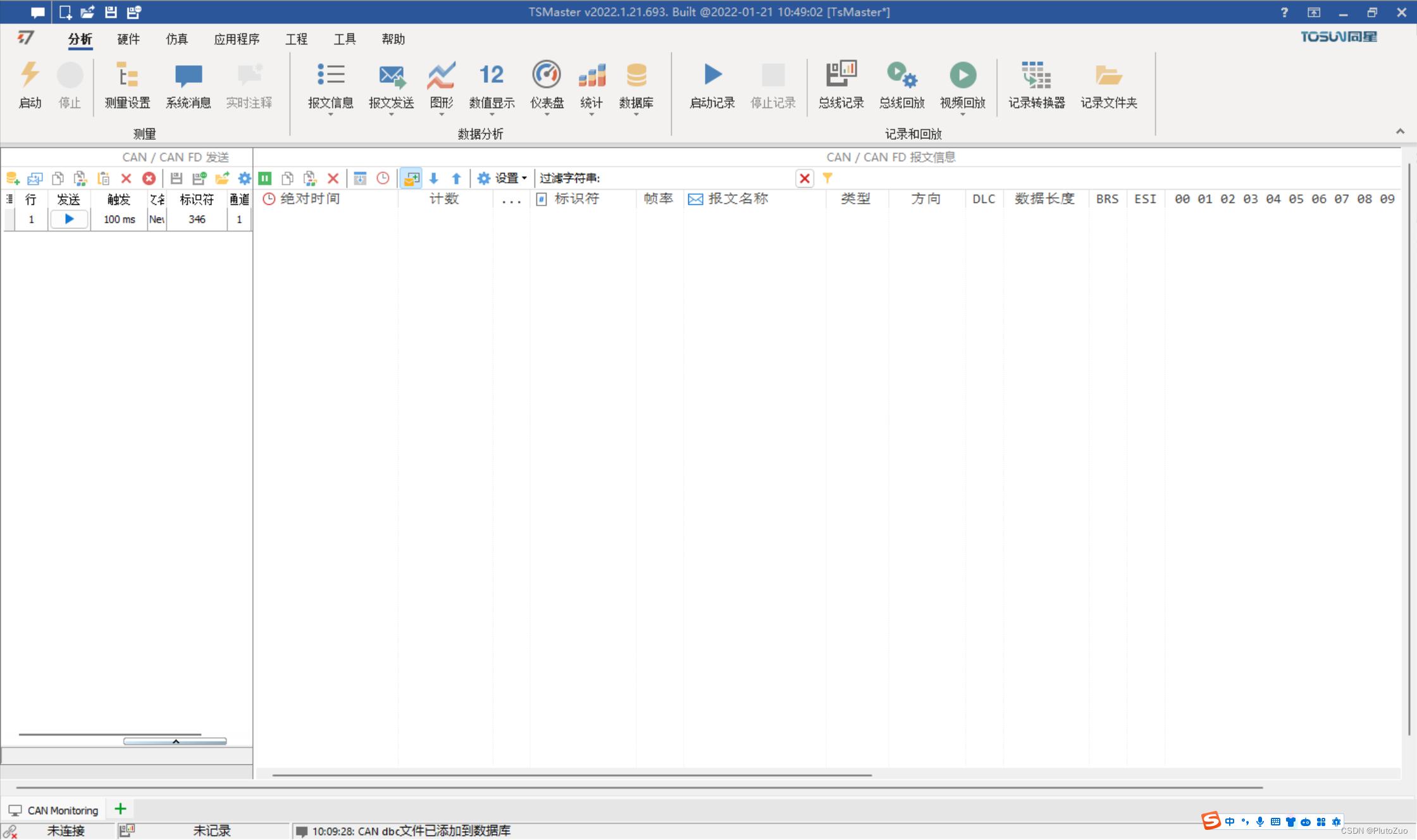

1. 打开TSMaster

在这里插入图片描述

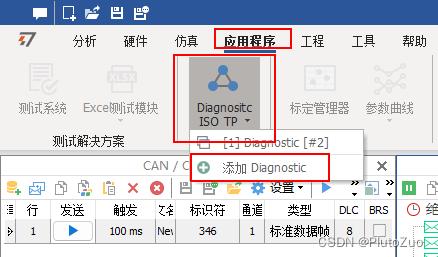

2. 选择 “应用程序”–“Diagnostic ISO TP诊断”，选择 “添加Diagnostic”

在这里插入图片描述

3. 选择 “添加Diagnostic”会弹出如下窗口：

在这里插入图片描述

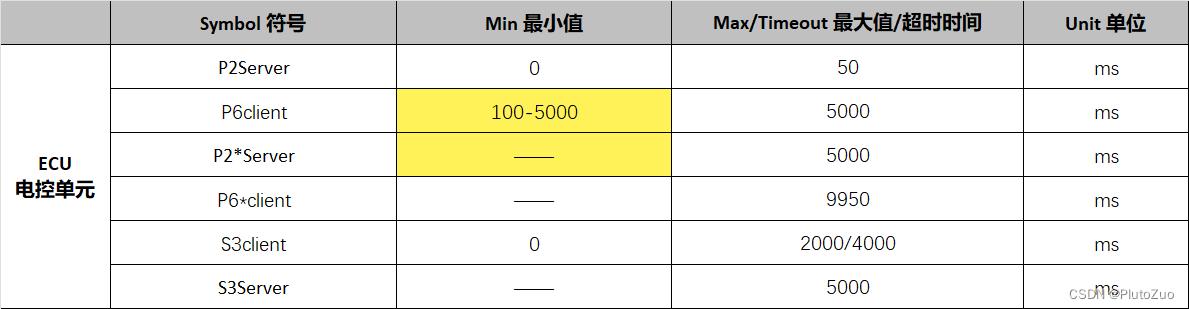

4. 打开诊断调查表，查找时间参数

在这里插入图片描述

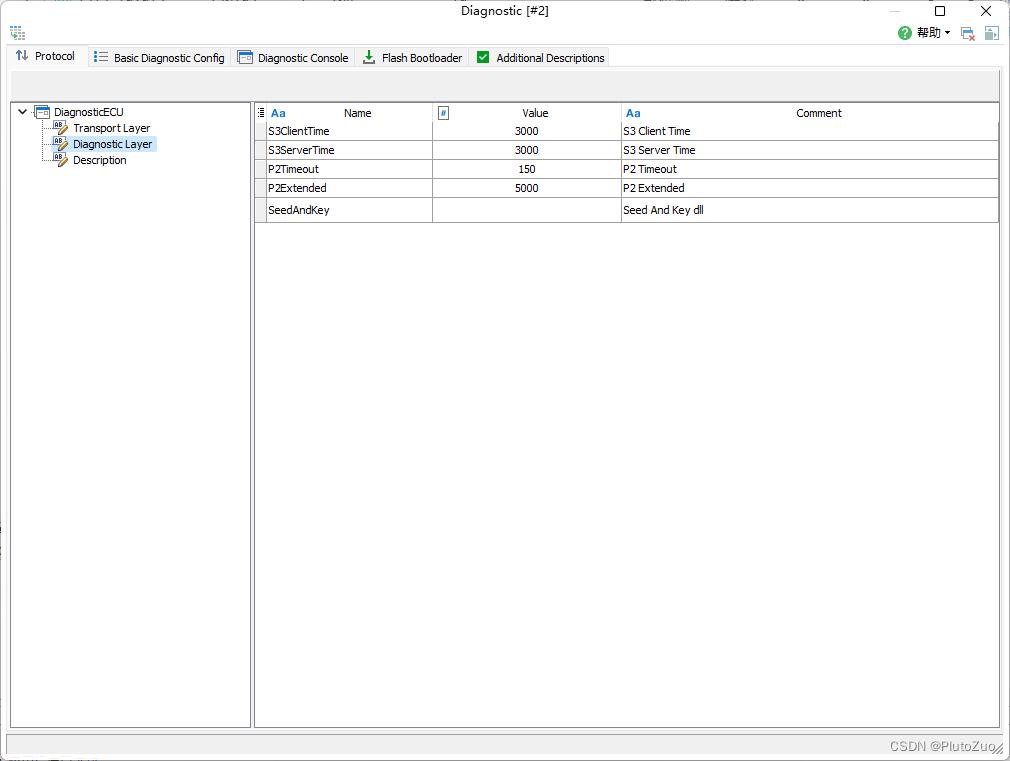

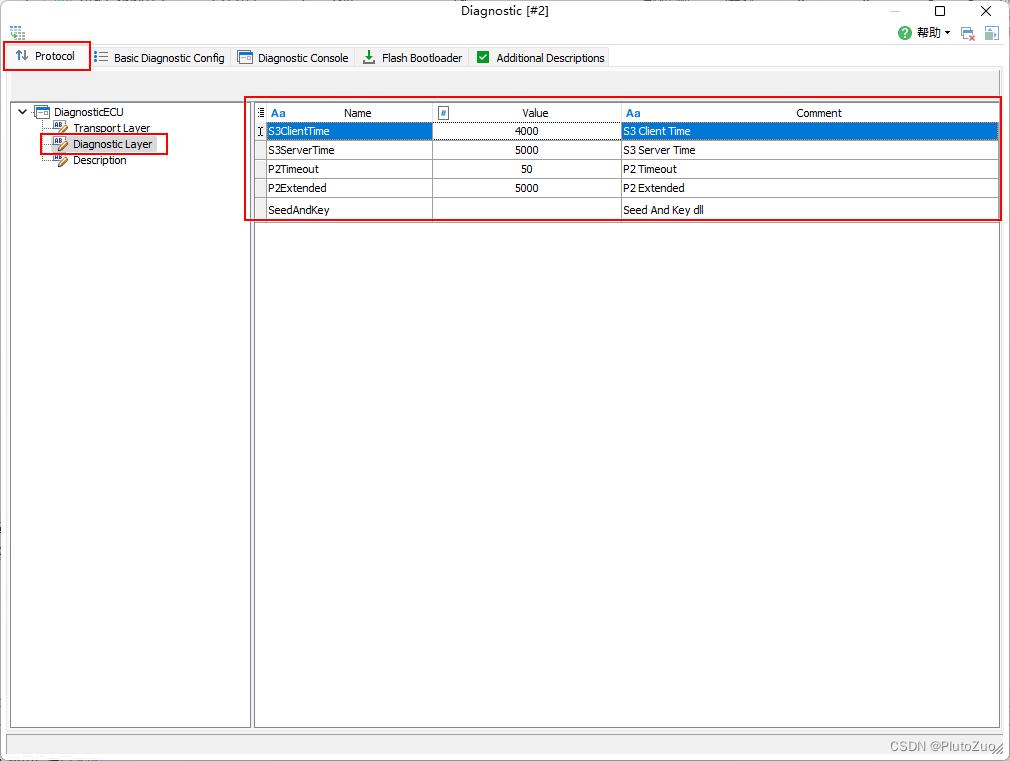

5. 在TSMaster软件的“Diagnostic”窗口，填写时间参数

在这里插入图片描述

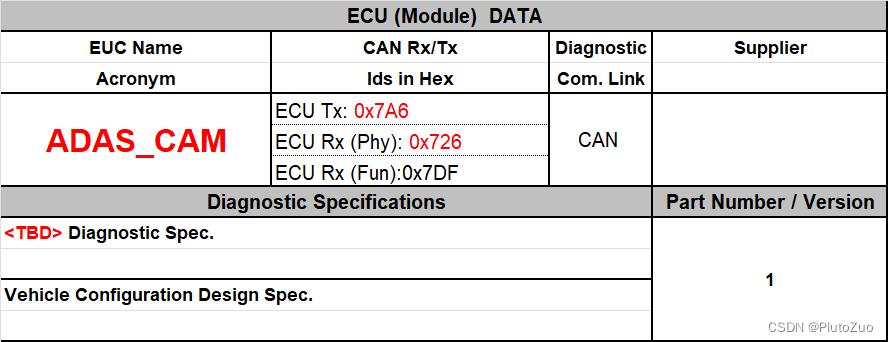

6. 打开诊断调查表，查找物理寻址和功能寻址的CAN ID

在这里插入图片描述

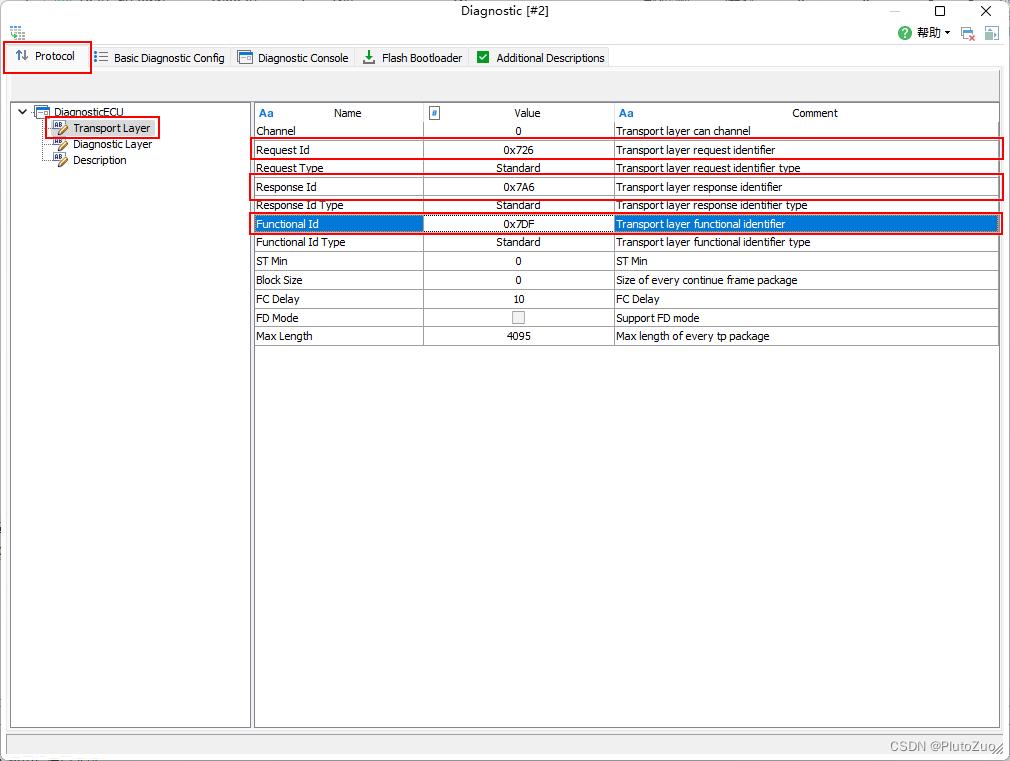

7. 在TSMaster软件的“Diagnostic”窗口，填写物理寻址和功能寻址的CAN ID

**注意：**诊断调查表里的ID是以ECU为主体的，tester的收发地址正好和ECU的首发地址是相反的，所以填写时也要反着填。

在这里插入图片描述

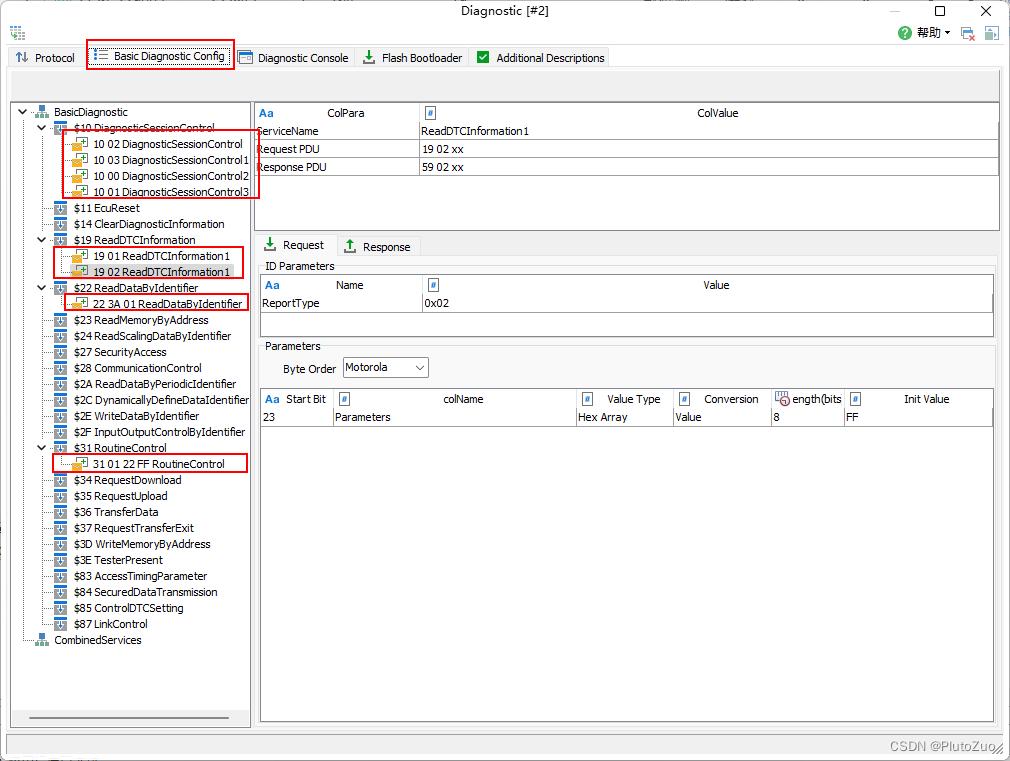

8. 在TSMaster软件的“Diagnostic”窗口，添加自己需要的诊断报文

在“Basic Diagnostic Config”窗口添加自己需要的诊断报文：

在这里插入图片描述

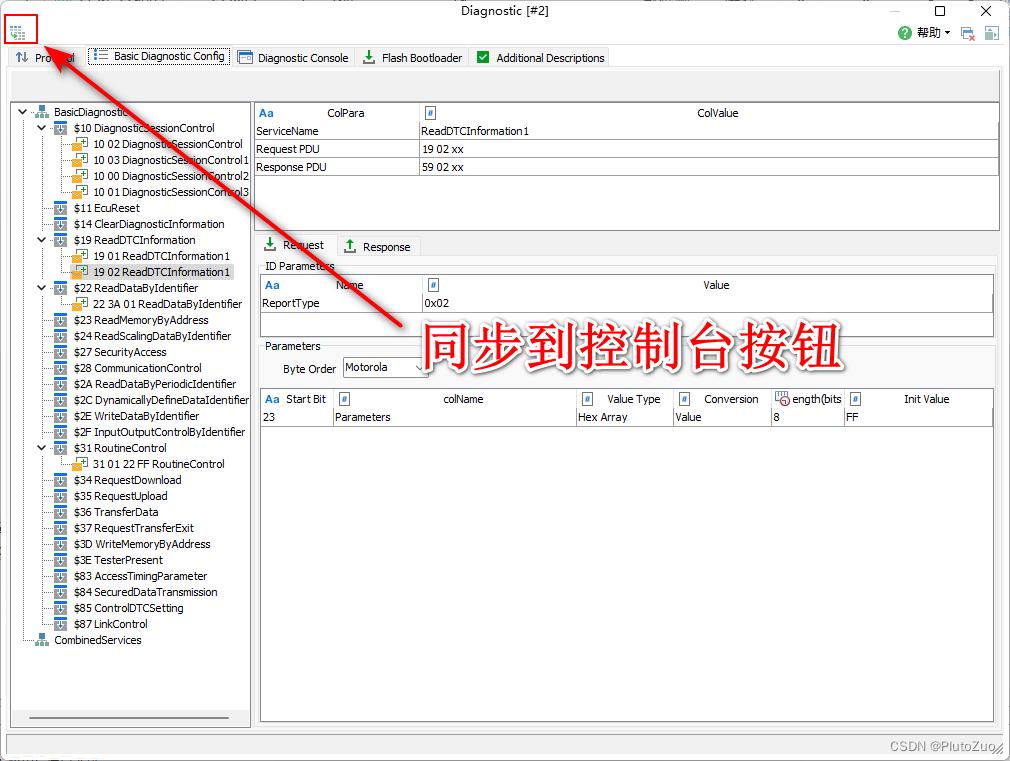

9. 在TSMaster软件的“Diagnostic”窗口，将添加的报文同步到控制台

在这里插入图片描述

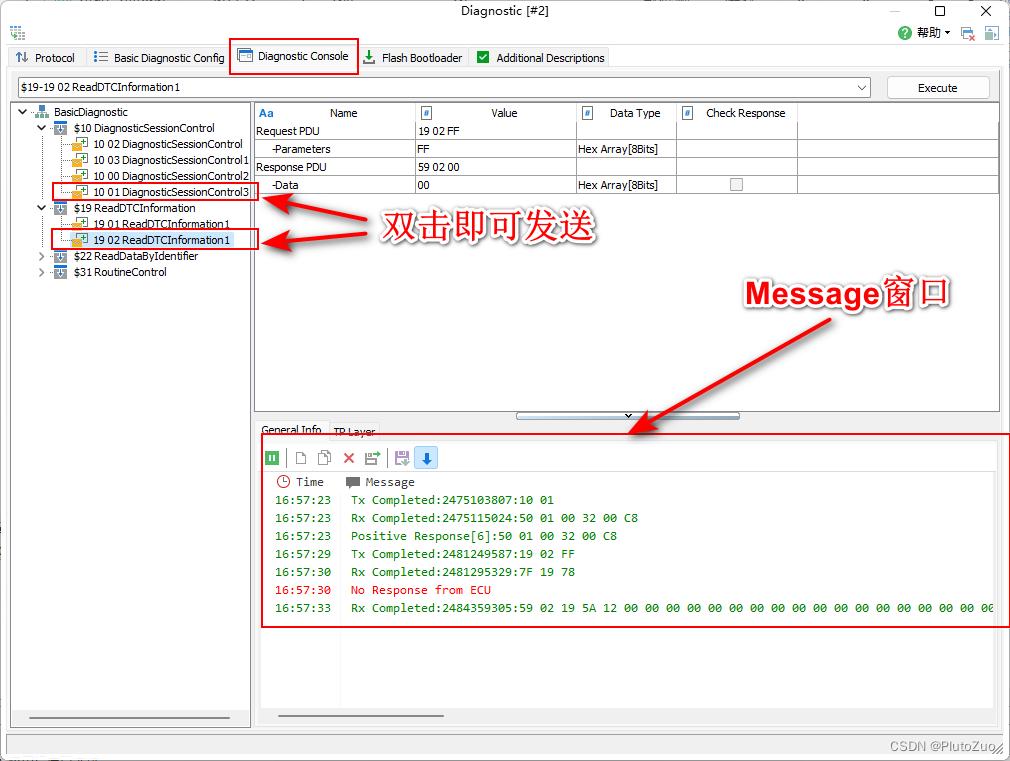

10. 在TSMaster软件，切换到控制台界面即可发送诊断报文

双击自己要发送的诊断报文，即可发送出去，在messag窗口可以看到ECU的回复：

在这里插入图片描述

11. 完成。
