ISOLAR中关于DCM回话模式和安全等级的配置及引用方式

文章目录

ISOLAR中关于DCM回话模式和安全等级的配置及引用方式

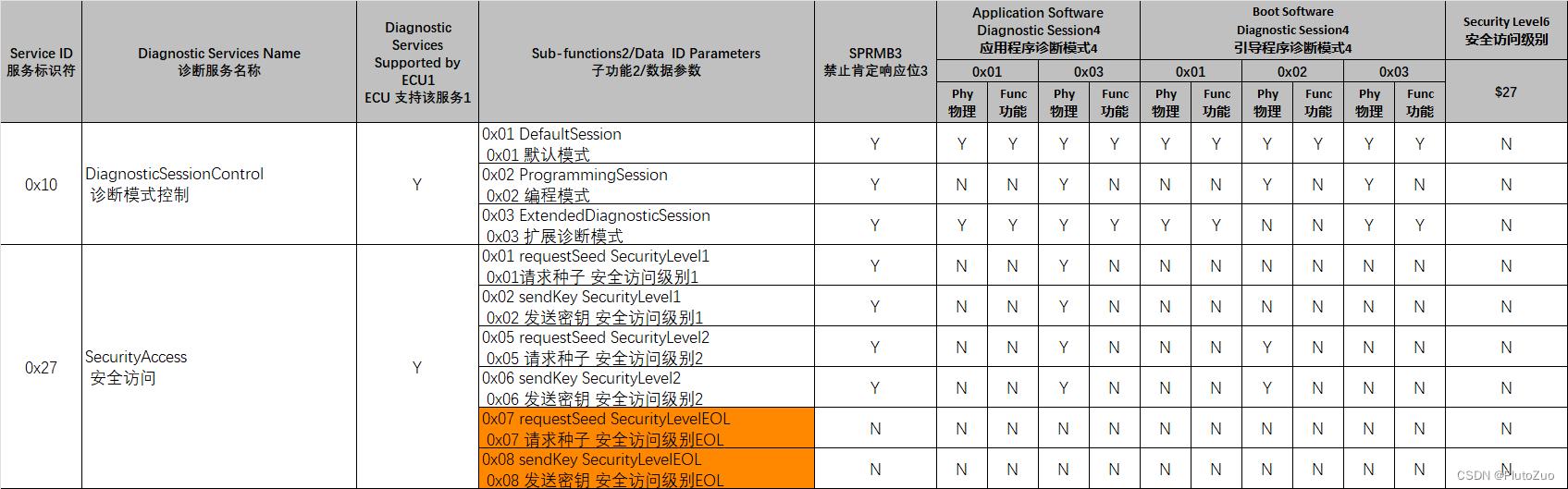

诊断调查表中对于诊断服务的“回话模式和安全等级”需求

如下图：

在这里插入图片描述

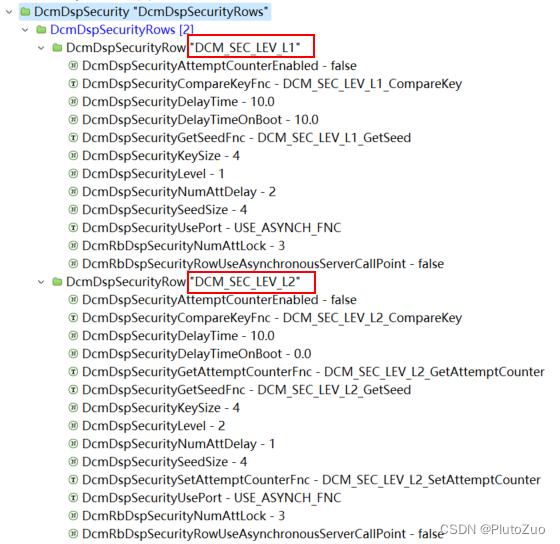

ISOLAR中安全等级“DcmDspSecurityRows”的配置

如下图：

在"DCM" – “DcmConfigSet” – “DcmDsp” – "DcmDspSecurityRows"中配置

此处配置了2个安全等级：

在这里插入图片描述

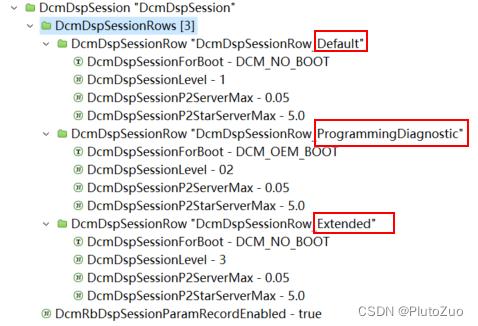

ISOLAR中会话模式“DcmDspSessionRow”的配置

如下图：

在"DCM" – “DcmConfigSet” – “DcmDsp” – “DcmDspSession” – “DcmDspSessionRow” 中配置

此处配置了3个会话模式：

在这里插入图片描述

会话模式和安全等级的引用

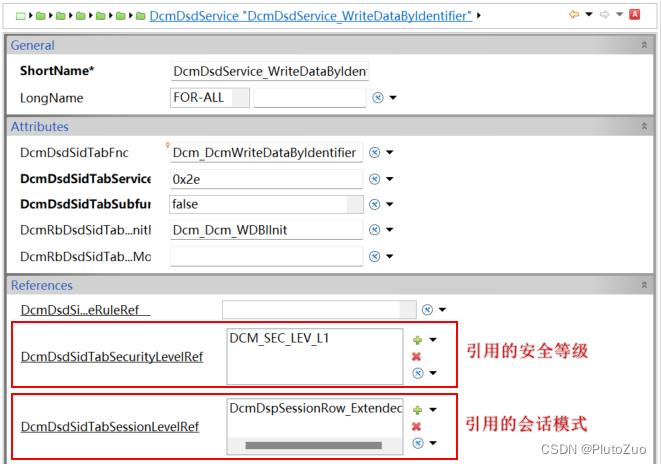

2E服务举例：

在这里插入图片描述

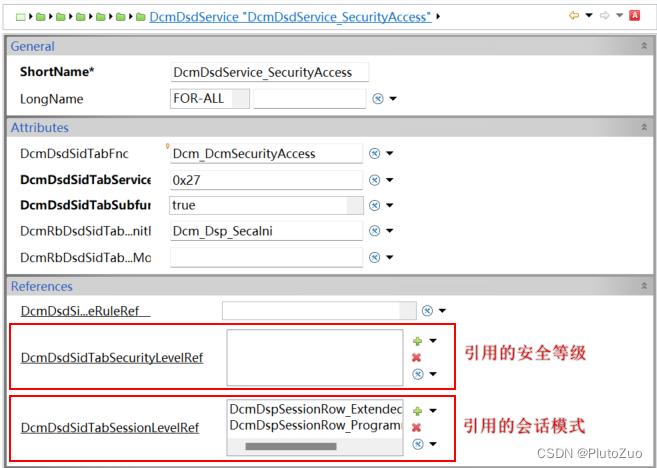

27服务举例：

在这里插入图片描述
