ISOLAR中关于DCM P2ServerMax和P2StarServerMax时间参数的配置加粗样式

文章目录

ISOLAR中关于DCM P2ServerMax和P2StarServerMax时间参数的配置**加粗样式**

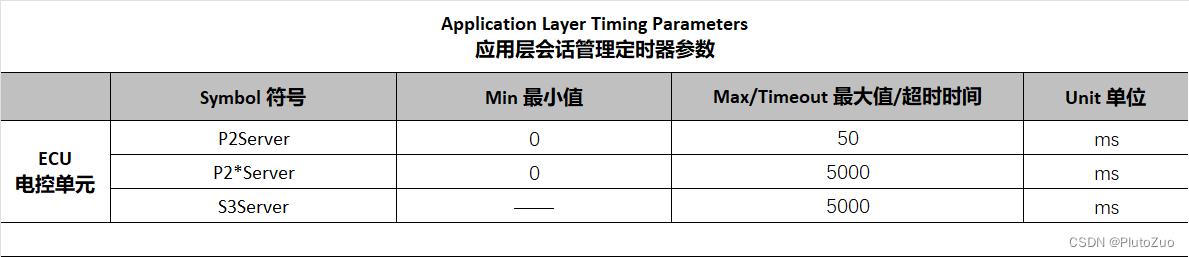

诊断调查表中的P2Server时间参数：

如下图：

在这里插入图片描述

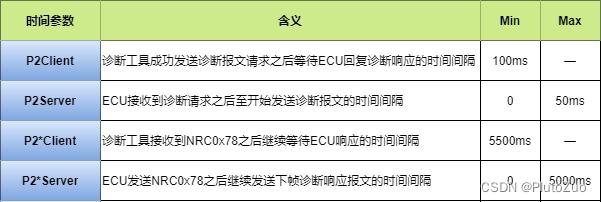

P2Server时间参数简介

如下图：

在这里插入图片描述

在ECU的软件中，需要设置P2Server这个timer，而这个timer应该被赋P2Server_max或P2StarServerMax这两值。

P2Server_max

定性地来说，P2Server_max指的是ECU在收到请求和给出响应之间的这个时间间隔，它描述了ECU的反应速度。

定量地来说，它指的是T_Data.ind（ECU收到请求）和T_Data.req（ECU给出响应）这两个函数被调用之间的时间。

P2StarServerMax

P2StarServerMax与P2Server_max的含义类似，区别在于，P2StarServerMax这个时间参数是在ECU给出NRC 0X78之后生效的，ECU返回NRC 0X78，说明ECU当前处理能量不足，所以需要更长的反应时间，即P2StarServerMax。所以P2StarServerMax通常比P2Server_max大很多。

0x10这个诊断命令的响应格式是类似50 01 xx xx yy yy这种， xx xx就表示P2Server_max，yy yy 就表示P2StarServerMax。诊断仪收到这两个参数之后，就对ECU的响应速度有了认知，可以据此来判断ECU的响应是否及时。

ISOLAR中的具体配置

如下图：

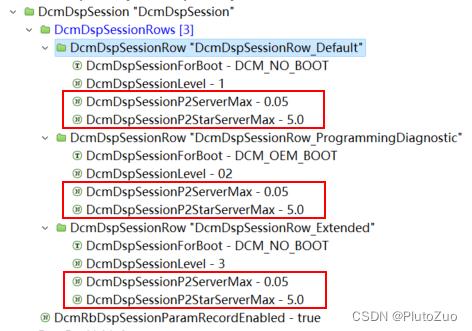

在"DCM" – “DcmConfigSet” – “DcmDsp” – “DcmDspSession” – “DcmDspSessionRow” 中配置3个会话模式的 P2Server_max和P2StarServerMax。
在这里插入图片描述
