DCM功能寻址和物理寻址的PDUR配置

ISOLAR中关于DCM功能寻址和物理寻址的PDUR配置

文章目录

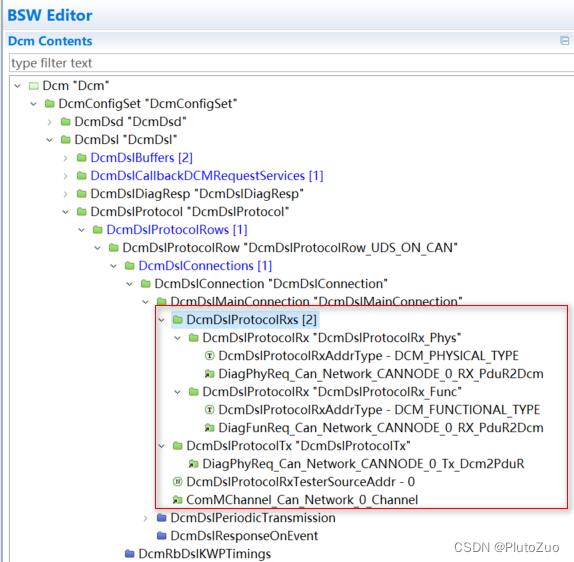

1. 找到“DcmDslProtocolRx”和“DcmDslProtocolTx”位置

依次找到“Dcm”–“DcmDsl”–“DcmDslProtocol”–“DcmDslProtocolRow”–“DcmDslConnection”–“DcmDslMainConnection”

在这里插入图片描述

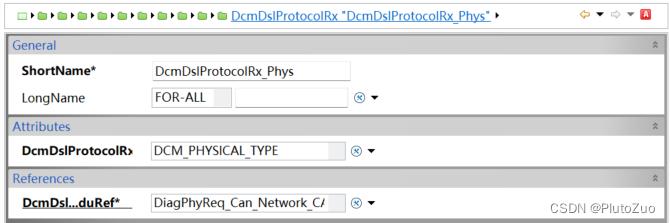

2. 设置“DcmDslProtocolRx”

分别设置功能寻址和物理寻址中的“DcmDslProtocolRxAddrType”以及DcmDslProtocolRxPduRef”

在这里插入图片描述

在这里插入图片描述

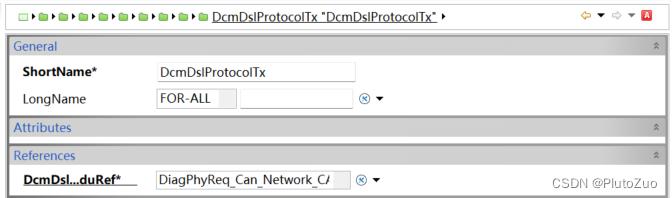

3. 设置“DcmDslProtocolTx”

设置功能寻址的“DcmDslProtocolTxPduRef”，物理寻址的Tx是各个节点的地址，不用在Dcm里设置。

在这里插入图片描述

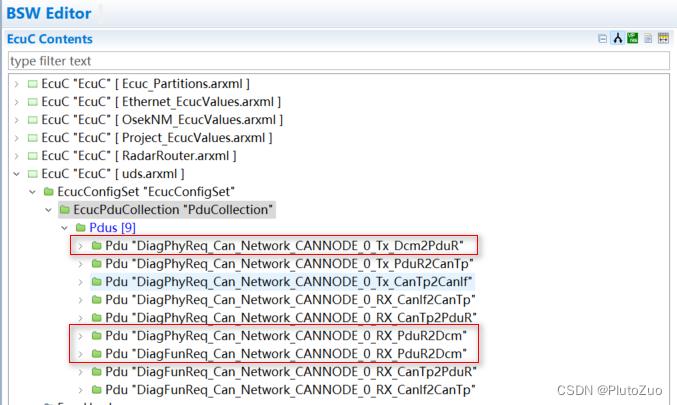

4. 查看各个诊断的PDU设置

“EcuC”–“EcucConfigSet”–“PduCollection”–“Pdus”

在这里插入图片描述

5. 完成
