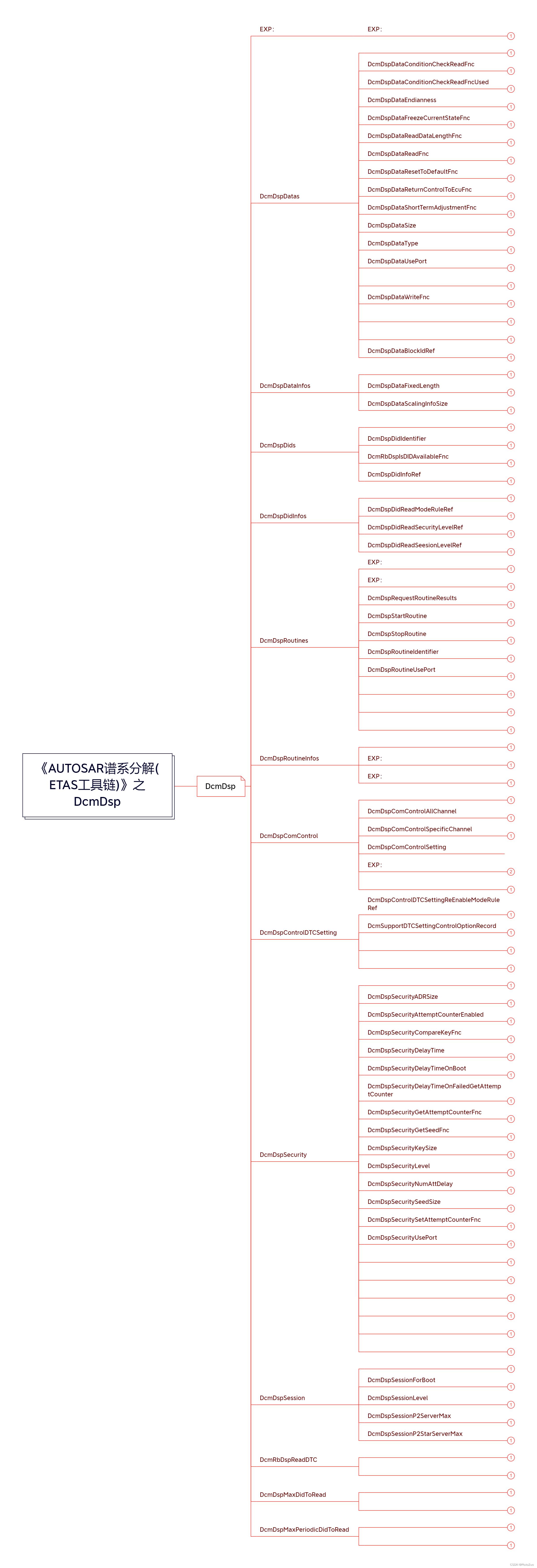

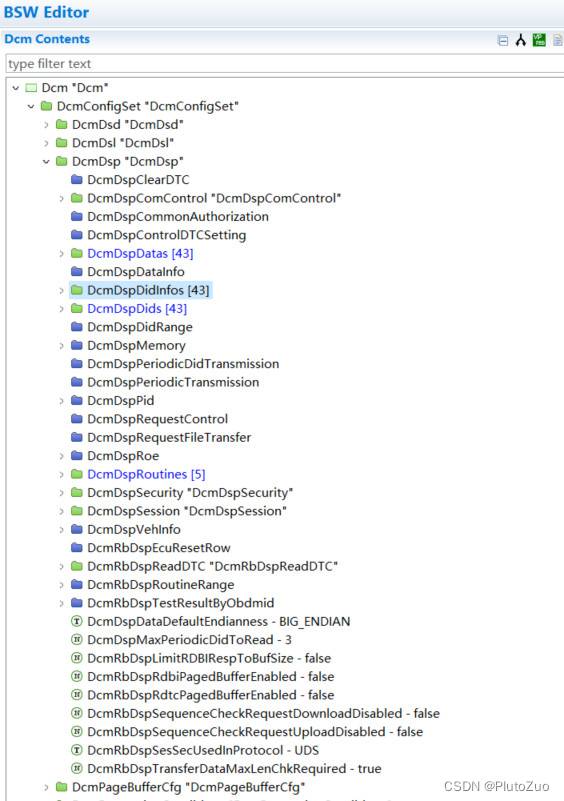

DcmDsp

在这里插入图片描述

EXP：

  • EXP：

    • 在这里插入图片描述

DcmDspDatas

在这里插入图片描述

  • DcmDspDataConditionCheckReadFnc

    • EXP：Did读取检测条件的函数名。若不为空，DCM接收到Did的读取会调用该函数；反之则不检测。

  • DcmDspDataConditionCheckReadFncUsed

    • EXP：决定是否使用条件检测

  • DcmDspDataEndianness

    • EXP：定义DID的字节序

  • DcmDspDataFreezeCurrentStateFnc

    • EXP：指定Dcm冻结当前IO状态的函数名。一般用于0x2F服务（IOControlByDataIdentifier）。

  • DcmDspDataReadDataLengthFnc

    • EXP：指定Dcm读取DID数据的长度的函数名

  • DcmDspDataReadFnc

    • EXP：指定Dcm读取数据内容的函数名

  • DcmDspDataResetToDefaultFnc

    • EXP：指定Dcm复位当前IO默认状态的函数名

  • DcmDspDataReturnControlToEcuFnc

    • EXP：指定Dcm返回IO状态给APP的函数名

  • DcmDspDataShortTermAdjustmentFnc

    • EXP：指定Dcm调整IO状态的函数名

  • DcmDspDataSize

    • EXP：DID数据的长度。若数据长度可变，该参数就是最大的数据长度

  • DcmDspDataType

    • EXP：指定数据类型

  • DcmDspDataUsePort

    • EXP：
      访问数据的接口类型。
      ‘USE_DATA_ASYNCH_CLIENT_SERVER’ or ‘USE_DATA_SYNCH_CLIENT_SERVER’：Dcm调用RTE接口；
      ‘USE_DATA_SYNCH_FNC’ or ‘USE_DATA_ASYNCH_FNC’：Dcm会调用专用的接口（自己实现的接口）

  • DcmDspDataWriteFnc

    • EXP：指定Dcm写数据内容的函数名

  • DcmDspDataBlockIdRef

    • EXP：DCM直接访问Nvm block。

DcmDspDataInfos

在这里插入图片描述

  • DcmDspDataFixedLength

    • EXP：如果设置为TRUE，Dcm 将直接从配置中使用数据长度参数值。一般都会勾上。

  • DcmDspDataScalingInfoSize

    • EXP：数据伸缩信息的长度。Dcm接收到0x24请求时输出该值。

DcmDspDids

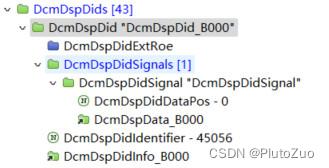

  • 在这里插入图片描述

  • DcmDspDidIdentifier

    • EXP：配置DID的ID号。

  • DcmRbDspIsDIDAvailableFnc

    • EXP：

  • DcmDspDidInfoRef

    • EXP：指定DID的配置信息

DcmDspDidInfos

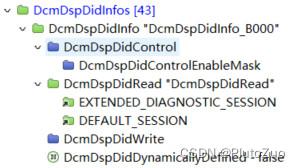

  • 在这里插入图片描述

  • DcmDspDidReadModeRuleRef

    • EXP：配置DID读取模式规则。

  • DcmDspDidReadSecurityLevelRef

    • EXP：配置DID读写的安全解锁等级。一个服务允许多个引用。

  • DcmDspDidReadSeesionLevelRef

    • EXP：配置DID读写的会话等级。一个服务允许多个引用。

DcmDspRoutines

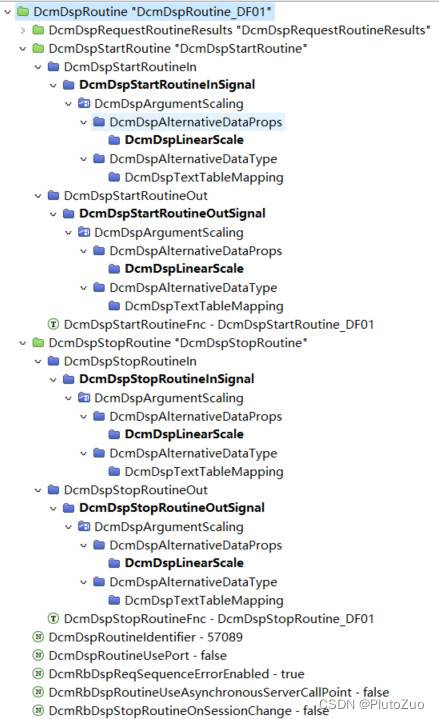

  • 在这里插入图片描述

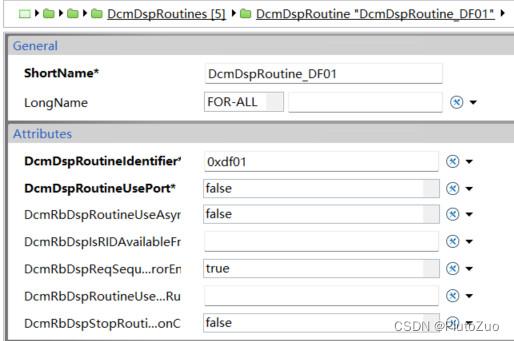

  • 在这里插入图片描述

  • DcmDspRequestRoutineResults

    • EXP：
      DcmDspRequestRoutineResultsFnc：指定例程请求结果的函数名。若不为空，Dcm会调用该接口，反之Dcm会调用RTE接口。

  • DcmDspStartRoutine

    • EXP：
      DcmDspStartRoutineFnc：启动例程时调用的函数名。若不为空，Dcm在启动例程时会调用该函数

  • DcmDspStopRoutine

    • EXP：
      DcmDspStopRoutineFnc：结束例程时调用的函数名。若不为空，Dcm在结束例程时会调用该函数

  • DcmDspRoutineIdentifier

    • EXP：例程ID

  • DcmDspRoutineUsePort

    • EXP：
      Dcm使用“RoutineServices_”函数端口

DcmDspRoutineInfos

  • EXP：

    • EXP：这个容器包含RID的Info的配置，与DID配置不同，配置RID例程没有最外层的配置界面，只能在Basic Editor中进行配置。

  • EXP：

    • EXP：
      DcmDspRoutineAuthorization：例程权限设置，设置规则、安全访问等级、会话权限。
      DcmDspStartRoutineIn：启动例程的参数输入容器
      DcmDspStartRoutineOut：启动例程的参数输出容器
      DcmDspRoutineStopIn：结束例程的参数输入容器
      DcmDspRoutineStopOut：结束例程的参数输出容器
      DcmDspRoutineRequestRspIn：请求例程结果的参数输入容器
      DcmDspRoutineRequestRspOut：请求例程结果的参数输出容器
      DcmDspRoutineSignalEndianness：例程信号的字节序
      DcmDspRoutineSignalLength：例程信号数据的长度（bit）
      DcmDspRoutineSignalPos：例程信号数据的位置（偏移量）（bit）
      DcmDspRoutineSignalType：例程信号数据的类型

DcmDspComControl

  • DcmDspComControlAllChannel

    • DcmDspAllComMChannelRef：配置引用CAN通道，根据需求，可配置多个通道。

  • DcmDspComControlSpecificChannel

    • DcmDspAllComMChannelRef：配置引用CAN通道，根据需求，可配置多个通道。

  • DcmDspComControlSetting

  • EXP：

    • 在这里插入图片描述

    • EXP：

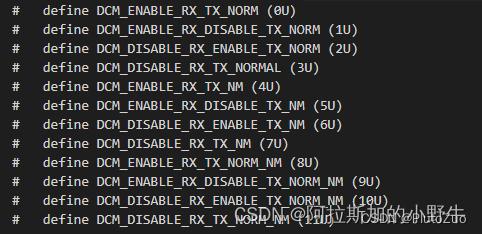

      Autosar代码中有这12中通道配置。控制应用报文、网络管理，以及RX和TX。
      Bswm模块制定相应的规则来控制CAN的收发功能。

举例：
上图中CANA应用报文的TX规则：接收到“DCM_DISABLE_RX_TX_NORMAL”和“DCM_DISABLE_RX_TX_NORM_NM”就关闭CANA应用报文的TX功能，反之开启CANA应用报文的TX功能。

DcmDspControlDTCSetting

  • DcmDspControlDTCSettingReEnableModeRuleRef

    • EXP：
      控制重启DTC设置的规则。如果设置，Dcm会在DisableDTCSetting请求开始的时候监控，如果不满足规则，Dcm会自动启动DTC。

  • DcmSupportDTCSettingControlOptionRecord

  • 指定是否支持DTC group参数。若设置false，Dcm接收带有DTC group参数的请求时直接拒绝；反之，Dcm接收85服务时可带DTC group参数。

  • 例如IFC项目中默认配置下也可以支持85 01/02, 但是IDC项目中就必须加上DTC Group，所以IDC就需要将配置勾选取消。

DcmDspSecurity

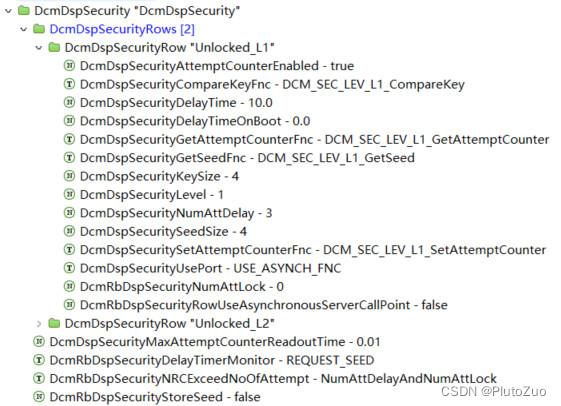

  • 在这里插入图片描述

  • DcmDspSecurityADRSize

    • EXP：

  • DcmDspSecurityAttemptCounterEnabled

    • EXP：安全尝试计数是否支持外部存储。若设置true，Dcm调用读写尝试计数器的API接口；反之，Dcm在初始化的时候清空这个安全访问等级的尝试计数器

  • DcmDspSecurityCompareKeyFnc

    • EXP：秘钥比较函数。当DcmDspSecurityUsePort设置为USE_ASYNCH_FNC时，Dcm会调用该函数。

  • DcmDspSecurityDelayTime

    • EXP：安全访问延迟时间。在延迟期间，Dcm不会接收任何安全访问请求。Dcm只有在失败尝试次数达到设置次数之后才会配置该时间。

  • DcmDspSecurityDelayTimeOnBoot

    • EXP：Dcm在上电周期内的延迟时间。在延迟期间，Dcm不会接收任何安全访问请求。若设置非0，Dcm从初始化后的这段时间会拒绝任何安全访问请求。

  • DcmDspSecurityDelayTimeOnFailedGetAttemptCounter

    • EXP：
      设置获取尝试次数失败后的延迟时间。
      若不设置，Dcm获取失败后直接将计数清0，接收安全访问请求；
      若设置为0，Dcm会一直等待获取尝试次数的结果，在此期间拒绝任何安全访问请求；
      若设置不为0，Dcm会在这段时间内等待获取尝试次数的结果，在此期间拒绝任何安全访问请求，若超时，回复NRC响应（商榷）。

  • DcmDspSecurityGetAttemptCounterFnc

    • EXP：获取尝试次数的函数名。Dcm初始化时重载尝试计数器。

  • DcmDspSecurityGetSeedFnc

    • EXP：获取种子函数。当DcmDspSecurityUsePort设置为USE_ASYNCH_FNC时，Dcm会调用该函数。

  • DcmDspSecurityKeySize

    • EXP：安全访问密钥长度。

  • DcmDspSecurityLevel

    • EXP：安全访问等级。

  • DcmDspSecurityNumAttDelay

    • EXP：安全访问尝试次数。若设置大于0，尝试失败的次数超过该值时返回NRC36；若设置等于0，不限失败尝试次数。

  • DcmDspSecuritySeedSize

    • EXP：安全访问种子长度。

  • DcmDspSecuritySetAttemptCounterFnc

    • EXP：修改安全访问尝试次数的函数。

  • DcmDspSecurityUsePort

    • EXP：
      安全访问类型。USE_ASYNCH_CLIENT_SERVER：Dcm使用P-port接口（SecurityAccess_{SecurityLevel}函数）访问；USE_ASYNCH_FNC：Dcm直接调用DcmDspSecurityGetSeedFnc和DcmDspSecurityCompareKeyFnc自定义函数访问。

对于每个安全级别，服务 0x27 应始终有一对对应的子服务：

  • 一个用于“获取种子”操作，具有奇数的子服务标识符值（例如 0x01）；
  • 一个用于“发送密钥”操作，其偶数子服务标识符值等于“获取种子”+1（例如 0x02）；
    参数值应始终与服务 0x27 配置容器的DcmDsdSubServices 中“get seed/send-key”对的Subfunction Id匹配:SecurityLevel = ( + 1) / 2
    比如内部安全解锁等级为27 61，那Subfunction Id为0x61(Hex), DcmDspSecurityLevel为49（Dec）。

DcmDspSession

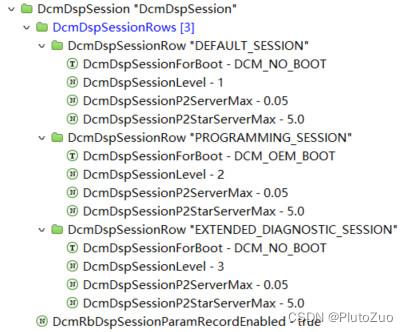

  • 在这里插入图片描述

  • DcmDspSessionForBoot

    • EXP：
      定义切换会话是否跳转到Boot。DCM_NO_BOOT：不跳转Boot；
      DCM_SYS_BOOT：xxx； DCM_SYS_BOOT：xxx （有何区别）。

  • DcmDspSessionLevel

    • EXP：指定相应诊断会话的值

  • DcmDspSessionP2ServerMax

    • EXP：指定诊断会话的 P2 时间（以秒为单位）。

  • DcmDspSessionP2StarServerMax

    • EXP：指定诊断会话的 P2* 时间（以秒为单位）。

DcmRbDspReadDTC

  • 在这里插入图片描述

DcmDspMaxDidToRead

  • EXP：在单个22服务中允许读取的最大DID数量。若读取的DID数量大于该值，发送否定响应。

DcmDspMaxPeriodicDidToRead

  • EXP：在单个2A服务中允许读取的最大DID数量。若读取的DID数量大于该值，发送否定响应。
