《AUTOSAR谱系分解(ETAS工具链)》之DcmDsl

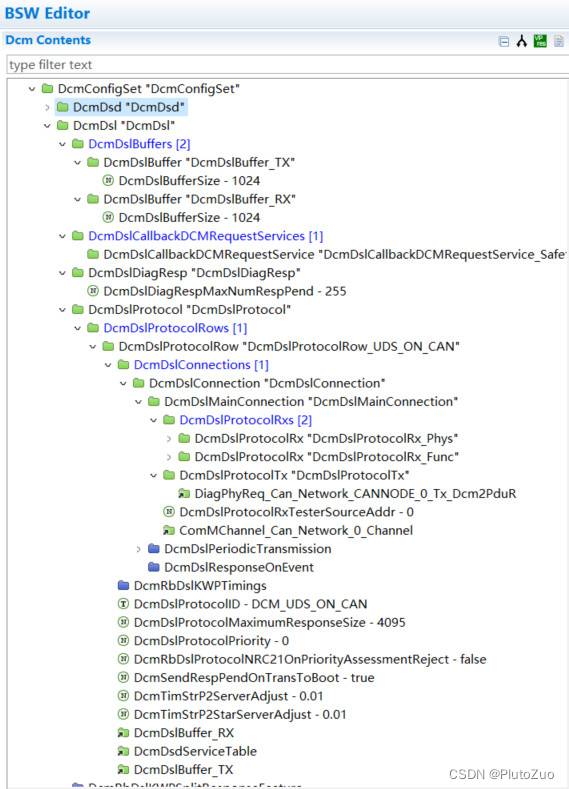

DcmDsl

DcmDslBuffers

• EXP：

  • EXP：配置诊断缓存区的容器

• DcmDslBuffer_TX

  • EXP：
    DcmDslBufferSize：1024，配置诊断缓存区大小

• DcmDslBuffer_RX

  • EXP：
    DcmDslBufferSize：1024，配置诊断缓存区大小

DcmDslCallbackDCMRequestService

• EXP：

  • EXP：StartProtocol通知函数的SWC名称容器

• DcmDslCallbackDCMRequestService_Safety

DcmDslDiagResp

• EXP：

  • EXP：配置Pending响应处理容器

• DcmDslDiagRespMaxNumRespPend

  • EXP：
    每次请求最大的0x78响应（Pending）数量。
    若设置等于0，每次请求发送的Pending将不受限制，直到完成处理。
    若设置大于0，每次请求发送的Pending数量大于该值时，Dcm会取消诊断服务的处理并响应NRC10。

DcmDslProtocol

[–DcmDslProtocolRow–]

• EXP：

  • EXP：协议配置容器

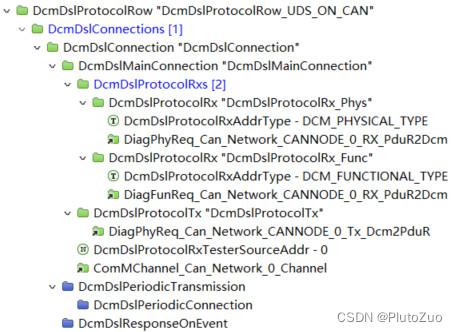

• DcmDslConnection

  •

  • EXP：
    DcmDslProtocolRxs：这个容器包含诊断连接中接收通道的配置参数。一般设置功能寻址和物理寻址。
    DcmDslProtocolRxAddrType：指定请求的寻址类型，一般在导入新DBC后需要检查一下，如果没有自动更新，需要手动区分出功能寻址与物理寻址，不然可能会导致诊断报文无法接收。
    DcmDslProtocolRxPduId：指定具体Dcm接受PDU。一般也会自动更新，但是也需要检查，不然也会导致诊断报文无法接收。
    DcmDslProtocolTx：此容器包含诊断连接中发送通道的配置参数。
    注意：上面两个配置一般会在导入DBC之后自动更新，用于将Dcm与PDU进行连接。

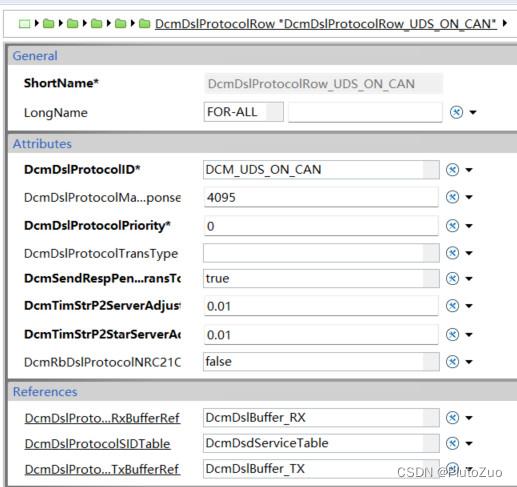

• DcmDslProtocolID

  • EXP：正在配置的DSL协议的诊断协议类型。一般都是基于UDS的CAN诊断。

• DcmDslProtocolMaximumResponseSize

  • EXP：定义响应消息的最大长度。

• DcmDslProtocolPriority

  • EXP：
    协议抢占时使用的协议优先级。高优先级的协议可能会抢占低优先级的协议。数值越低表示协议优先级越高。

• SendRespPendOnTransToBoot

  • EXP：指定ECU在转换到Boot之前是否应该发送RCR-RP response（Pending帧）。

• TimStrP2ServerAdjust

  • EXP：
    表示由DCM发起传输到消息实际传输到总线的通信延迟时间，配置后实际的P2Time就是(P2Time - TimStrP2ServerAdjust)。

• TimStrP2StarServerAdjust

  • EXP：
    表示由DCM发起传输到消息实际传输到总线的通信延迟时间，配置后实际的P2Time就是(P2Time - TimStrP2ServerAdjust)。

• DcmDslProtocolRxBufferRef

  • EXP：

• DcmDslProtocolSIDTable

  • EXP：

• DcmDslProtocolTxBufferRef

  • EXP：

• EXP：

  •

DcmDslCallbackDCMRequestServiceDcmDslServiceRequestManufacturerNotifications

• DcmDslCallbackDCMRequestService_Safety

  • EXP：

EXP：

• EXP：

  •
