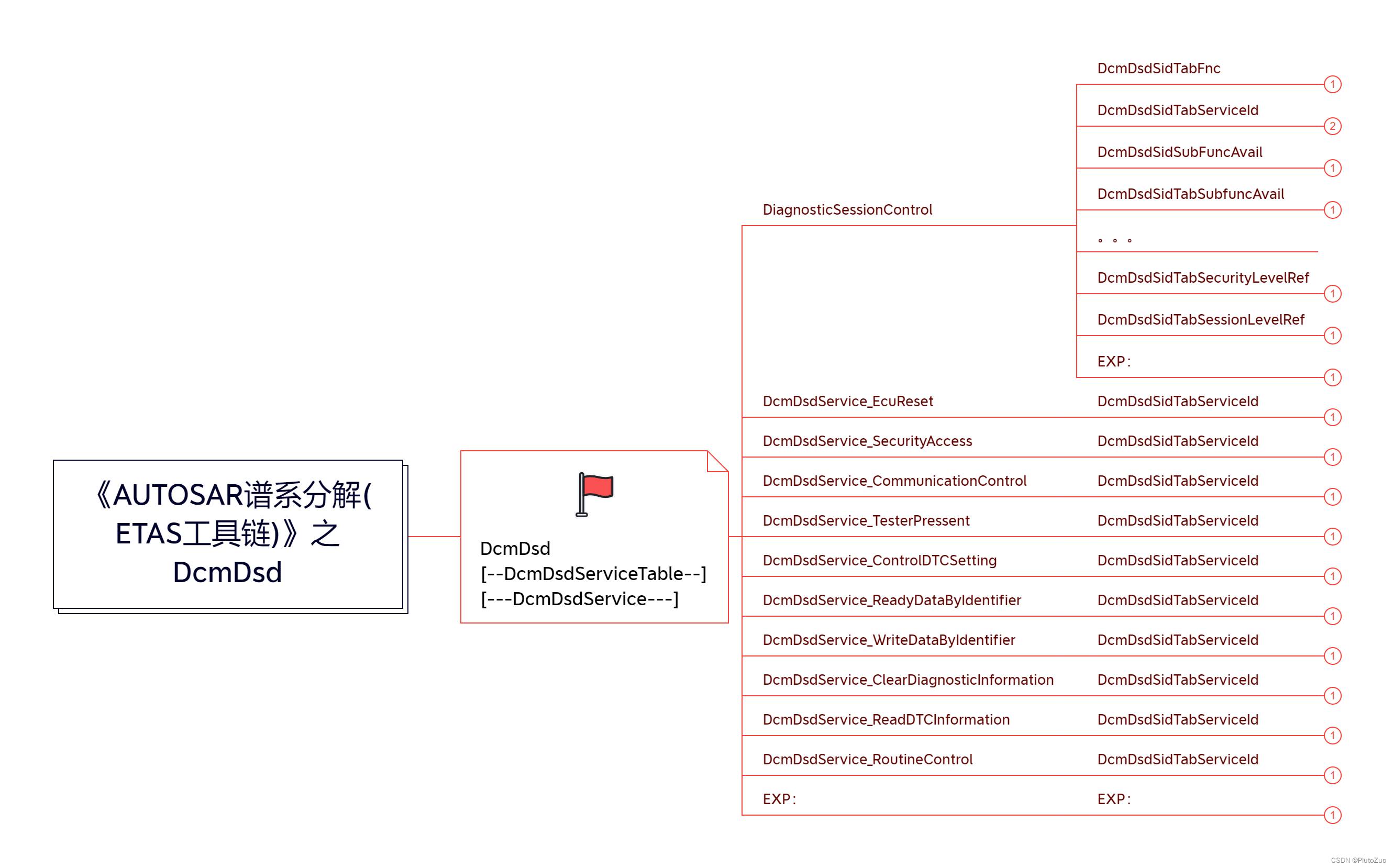

《AUTOSAR谱系分解(ETAS工具链)》之DcmDsd

DcmDsd

[–DcmDsdServiceTable–]
[—DcmDsdService—]

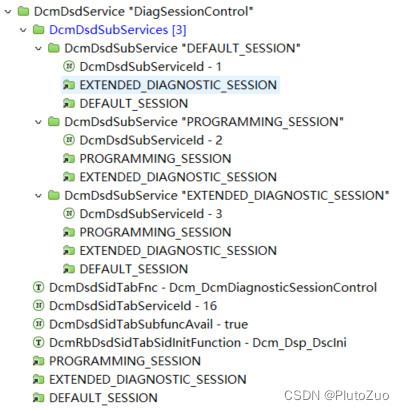

DiagnosticSessionControl

• DcmDsdSidTabFnc

  • EXP：ECU Supplier特定组件针对特定服务的回调函数。若未配置此参数，则服务在Dcm内部处理。

• DcmDsdSidTabServiceId

  • 16（0x10）诊断会话控制服务
  • EXP：诊断服务ID。

• DcmDsdSidSubFuncAvail

  • EXP：ECU Supplier特定组件针对特定服务的回调函数。若未配置此参数，则服务在Dcm内部处理。

• DcmDsdSidTabSubfuncAvail

  • EXP：诊断服务是否支持子服务。

• 。。。

• DcmDsdSidTabSecurityLevelRef

  • EXP：允许执行服务的安全级别。一个服务允许多个引用。如果没有27服务要求就不选。

• DcmDsdSidTabSessionLevelRef

  • EXP：允许执行服务的会话级别。一个服务允许多个引用。
    例如：
    DEFAULT_SESSION，PROGRAMMING_SESSION，EXTENDED_DIAGNOSTIC_SESSION，。。。

• EXP：

  •

DcmDsdService_EcuReset

• DcmDsdSidTabServiceId

  • 17（0x11）控制器复位服务

DcmDsdService_SecurityAccess

• DcmDsdSidTabServiceId

  • 39（0x27）安全访问服务

DcmDsdService_CommunicationControl

• DcmDsdSidTabServiceId

  • 40（0x28）通信控制服务

DcmDsdService_TesterPressent

• DcmDsdSidTabServiceId

  • 62（0x3E）诊断会话保持服务

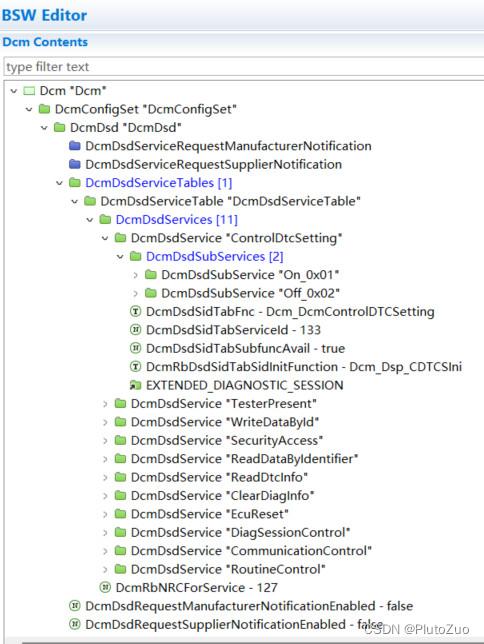

DcmDsdService_ControlDTCSetting

• DcmDsdSidTabServiceId

  • 133（0x85）DTC控制服务

DcmDsdService_ReadyDataByIdentifier

• DcmDsdSidTabServiceId

  • 34（0x22）数据读取服务

DcmDsdService_WriteDataByIdentifier

• DcmDsdSidTabServiceId

  • 46（0x2E）数据改写服务

DcmDsdService_ClearDiagnosticInformation

• DcmDsdSidTabServiceId

  • 20（0x14）清除DTC

DcmDsdService_ReadDTCInformation

• DcmDsdSidTabServiceId

  • 25（0x19）读取DTC

DcmDsdService_RoutineControl

• DcmDsdSidTabServiceId

  • 49（0x31）例程服务

EXP：

• EXP：

  •
