OSEK网络管理-NM报文格式
网络管理报文的分类：
网络管理直接关联的报文为网络管理报文，网络管理报文根据携带数据中byte1字节的不同bit置位可以分为：
- Alive报文
- Ring报文
- LimpHome报文
网络管理报文的格式：
网络管理报文byte1字节中还携带有每个节点是否满足休眠的信息，分别叫SleepInd信息、SleepACK信息。
- Alive报文（byte1中bit0置位）：每个节点需要加入逻辑环中时发送的声明。（见图1）
- Ring报文（byte1中bit1置位）：“令牌”在逻辑环中传递的网络管理报文。（见图2）
- LimpHome报文（byte1中bit2置位）：节点处于非正常状态不能收发网络管理报文时发出的特殊报文。（见图3）
- SleepInd信息（byte1中bit4置位）：网络管理报文操作码中携带的数据，表明发出此信息的节点不再主动请求网络通信。（见图4）
- SleepACK信息（byte1中bit4和bit5置位）：表明网络中所有节点都不再需要网络通信，所有节点收到此信息的报文后就停止通信，进入休眠。(见图5）

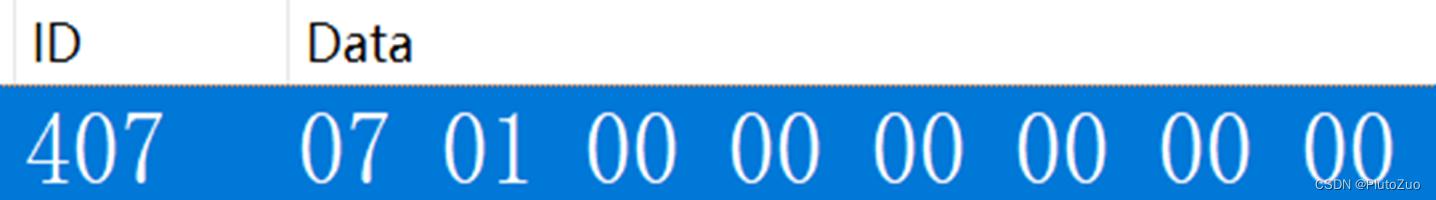

（图1）

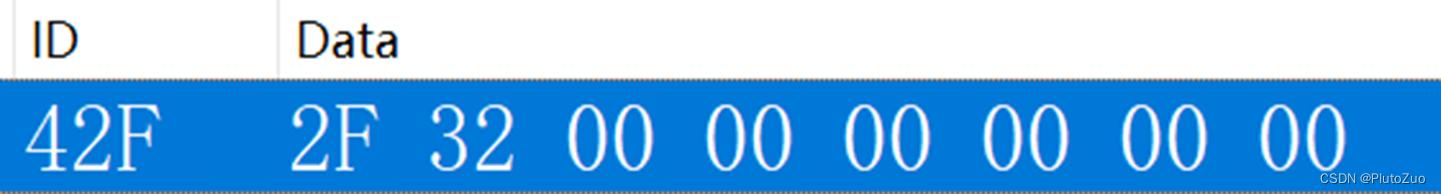

（图2）

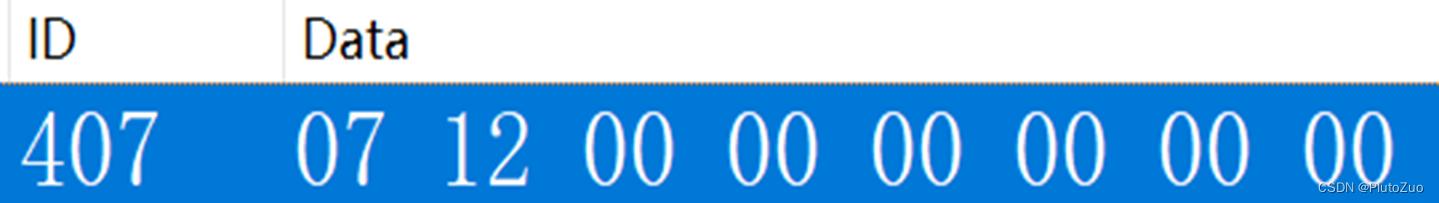

（图3）

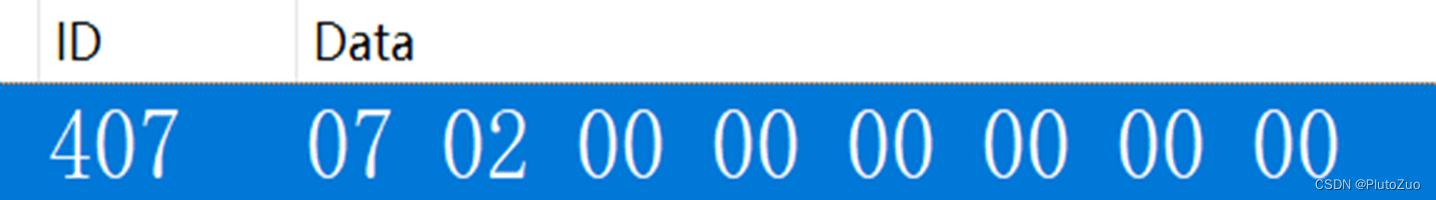

（图4）

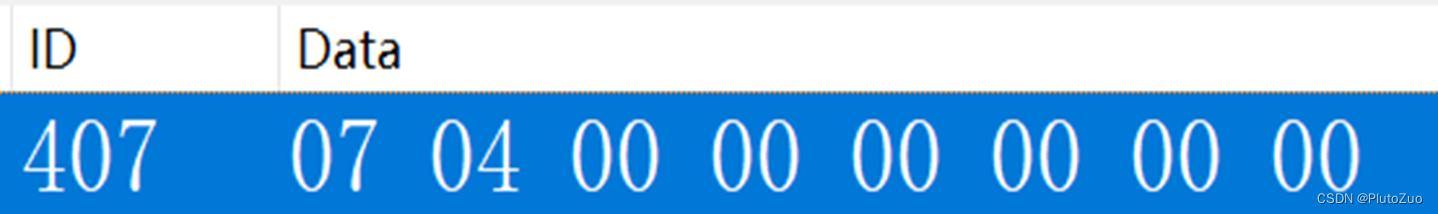

（图5）
