ISOLAR中手动添加Can报文（ETAS工具链）

ISOLAR中手动添加Can报文（ETAS工具链）

文章目录

0. 概述

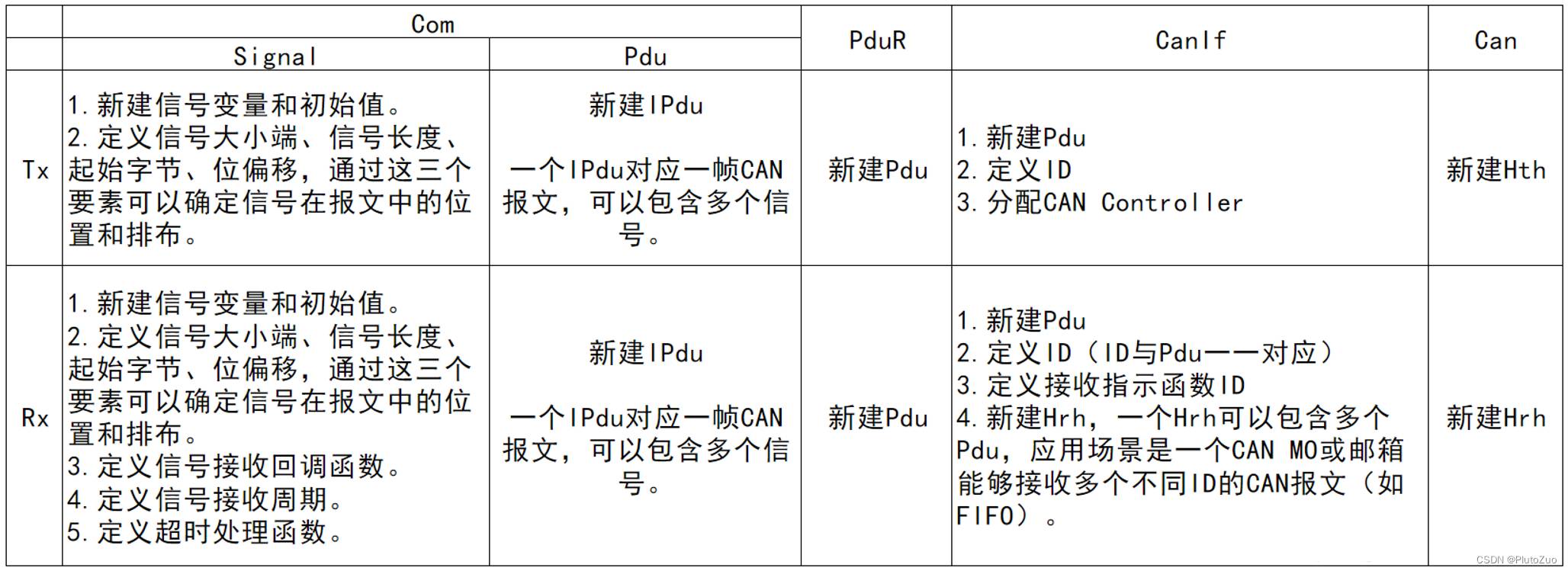

CAN报文的手动添加分别要在COM、PDUR、CANIF、CAN层添加报文相关内容
在这里插入图片描述

1. 添加CanHardwareObjects

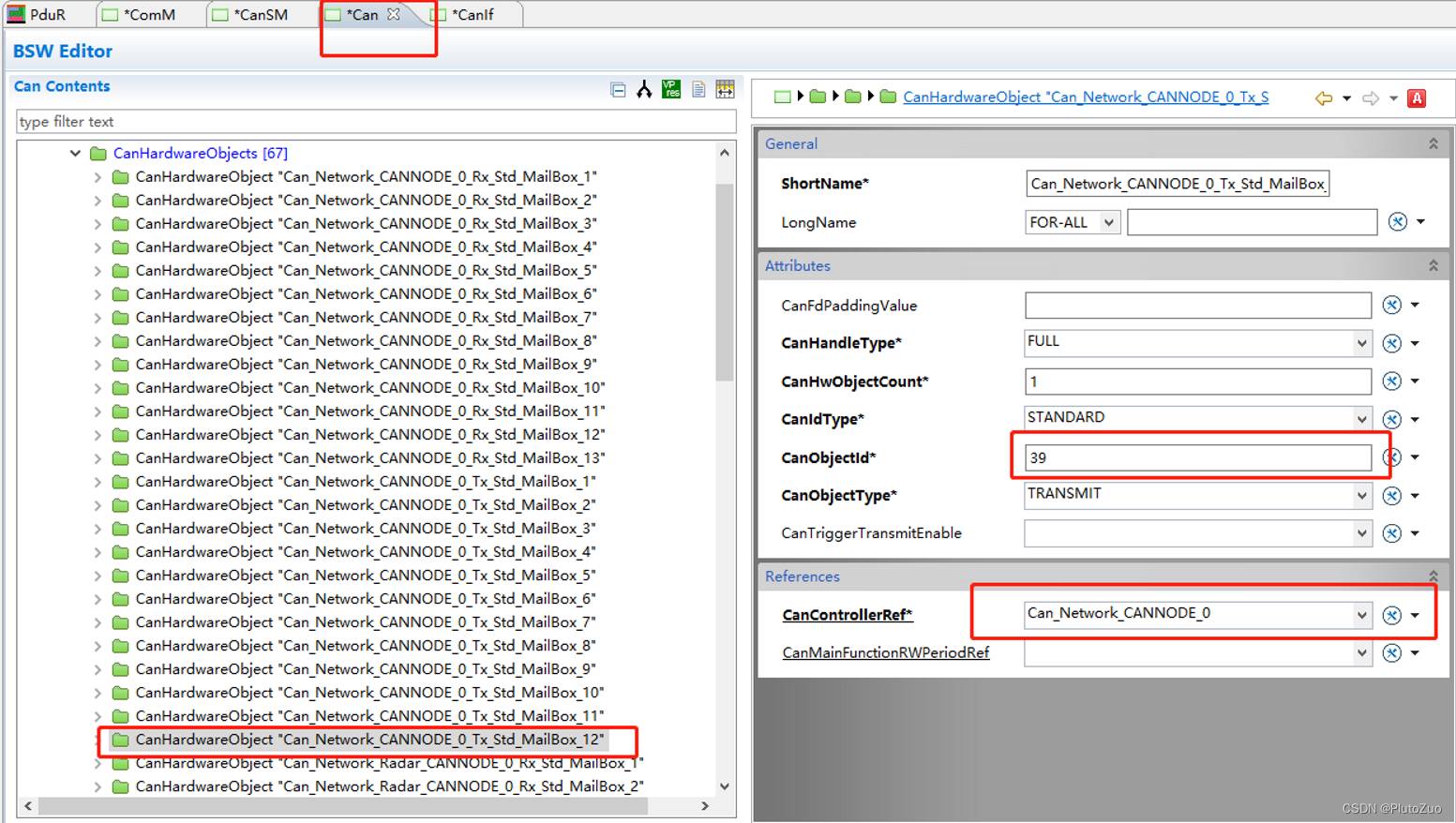

添加CanHardwareObjects
在这里插入图片描述

2. 添加hth

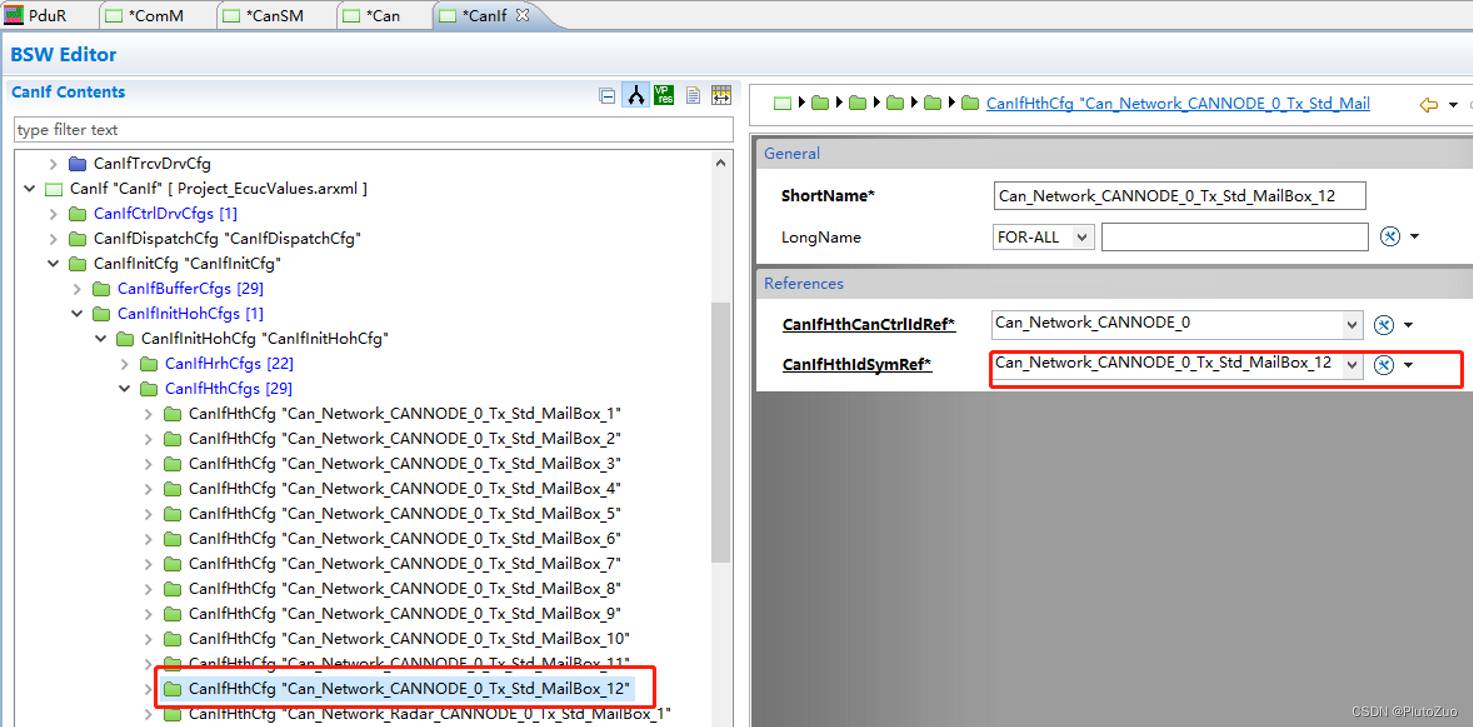

添加hth（hardware transmit handle）(注意下ObjectID需要重新设置，选择好Can路；shortName重名会报错。)
在这里插入图片描述

3. 添加CanIfBufferCfgs

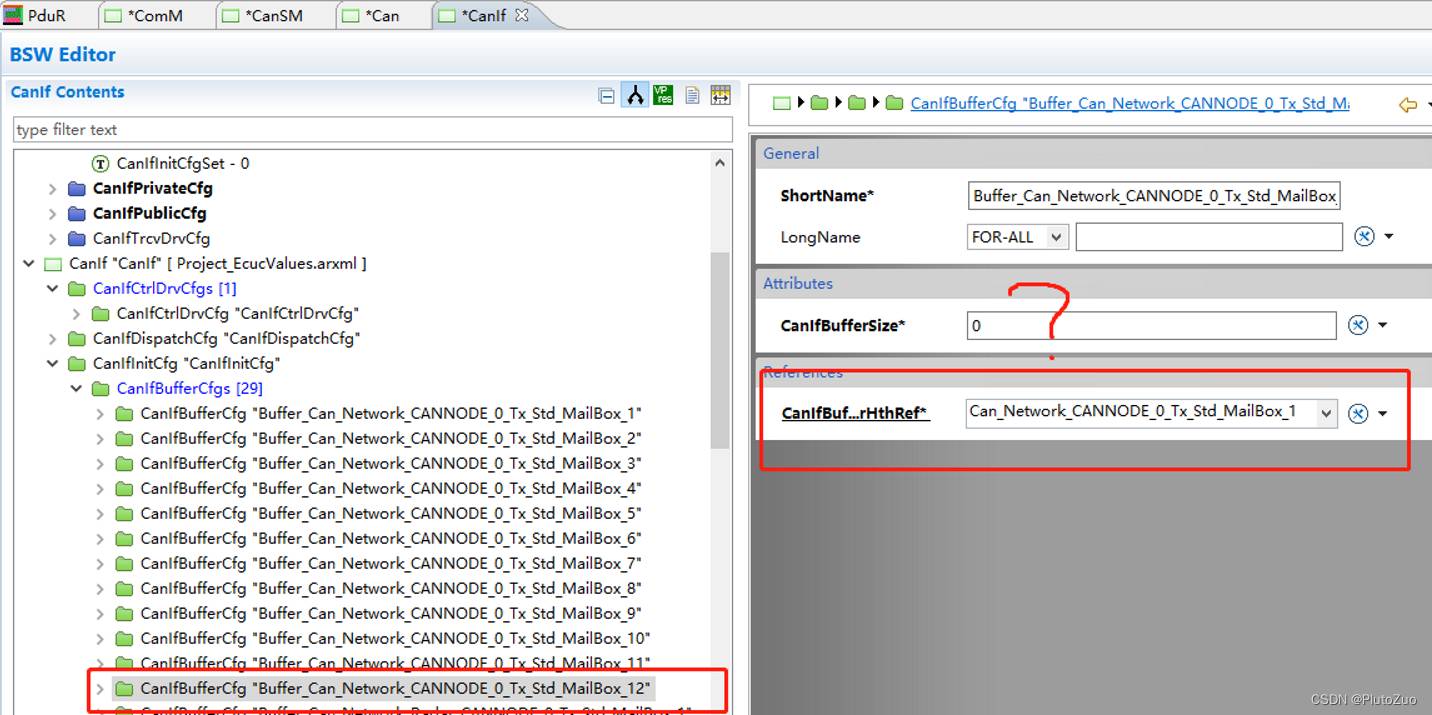

添加CanIfBufferCfgs
在这里插入图片描述

4. 添加PDUR

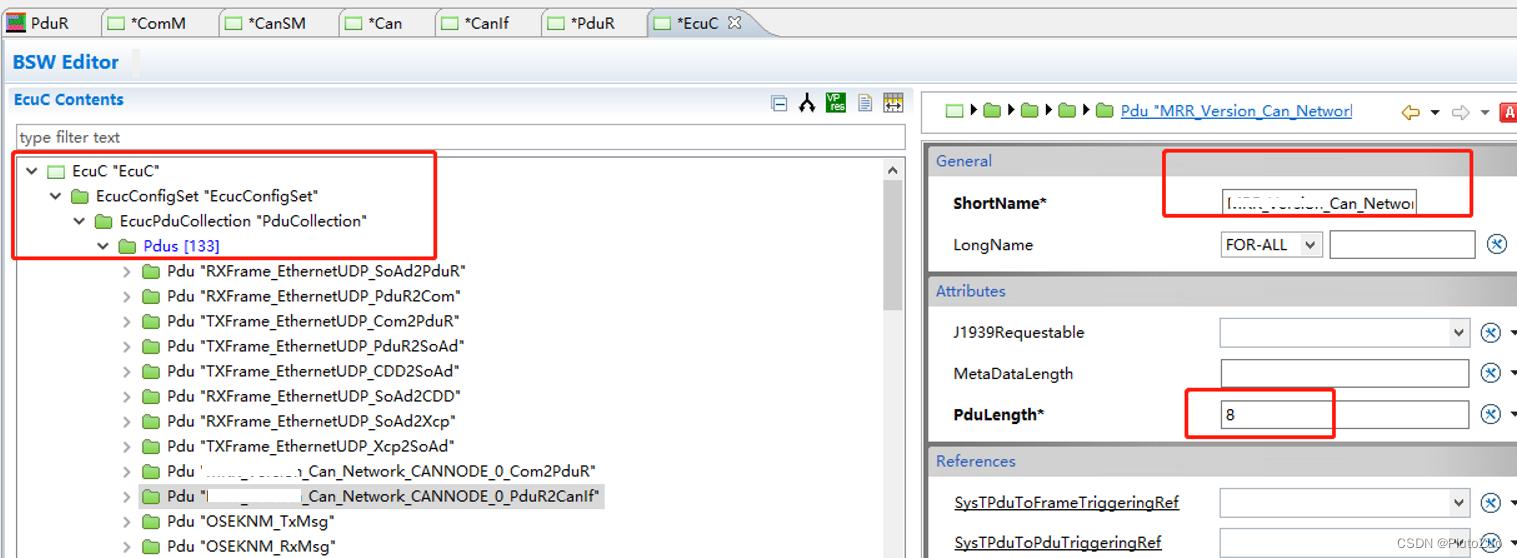

添加PDUR（由于添加的是tx报文，所以添加Com2Canif；首先需要在ECUC下设置pdus, com2pPduR /PduR2Canif）
在这里插入图片描述

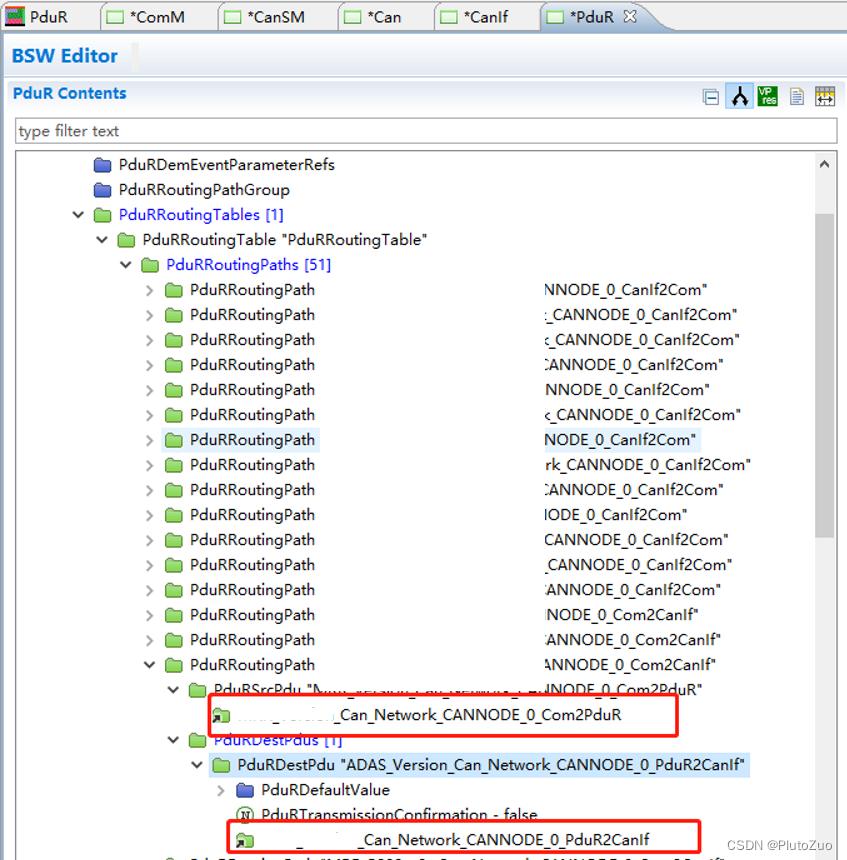

之后PduRRountingpath来选择源和目标位置
在这里插入图片描述

5. 添加CanifTxPduCfgs

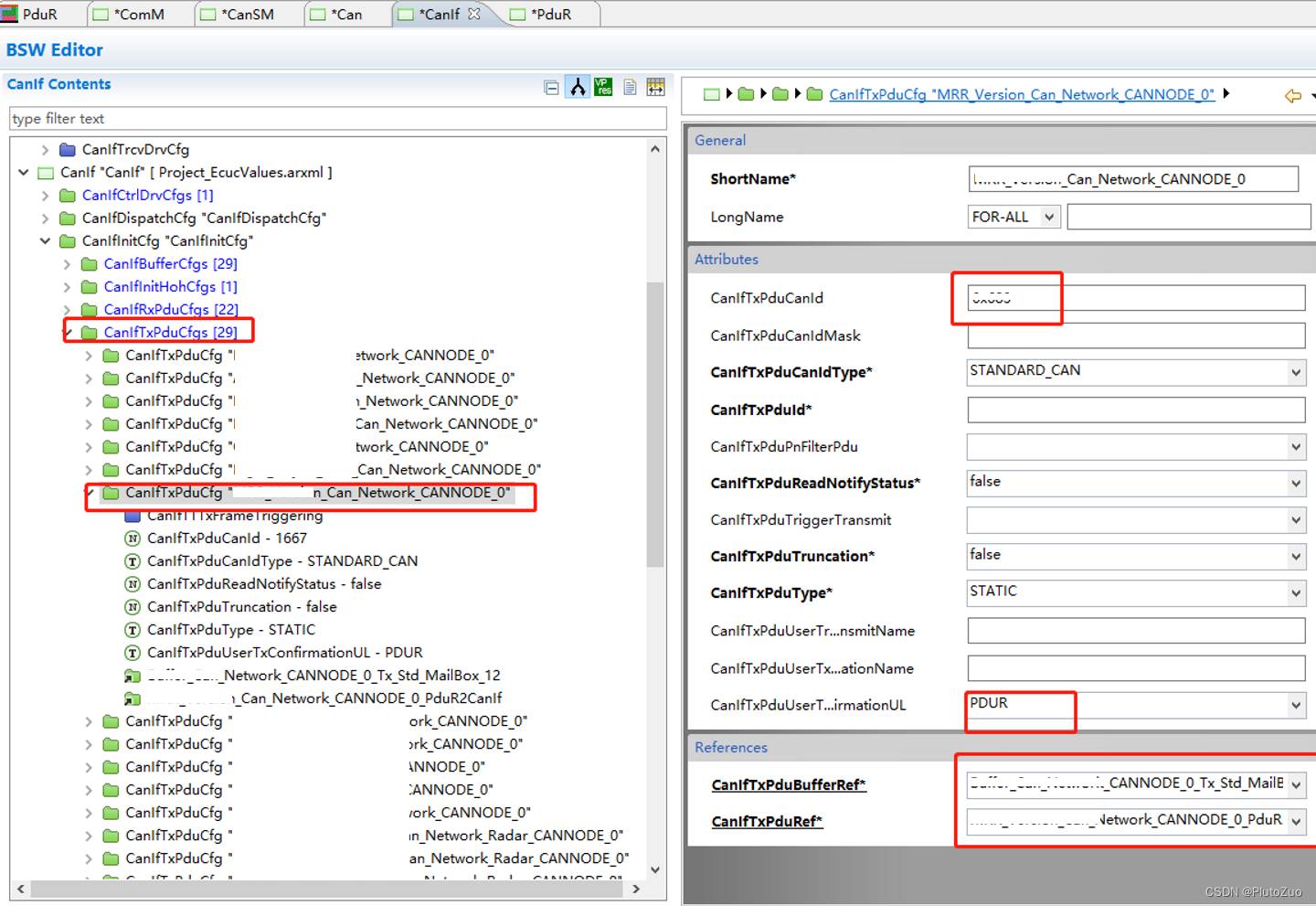

回到Canif添加CanifTxPduCfgs
在这里插入图片描述

6. Com配置

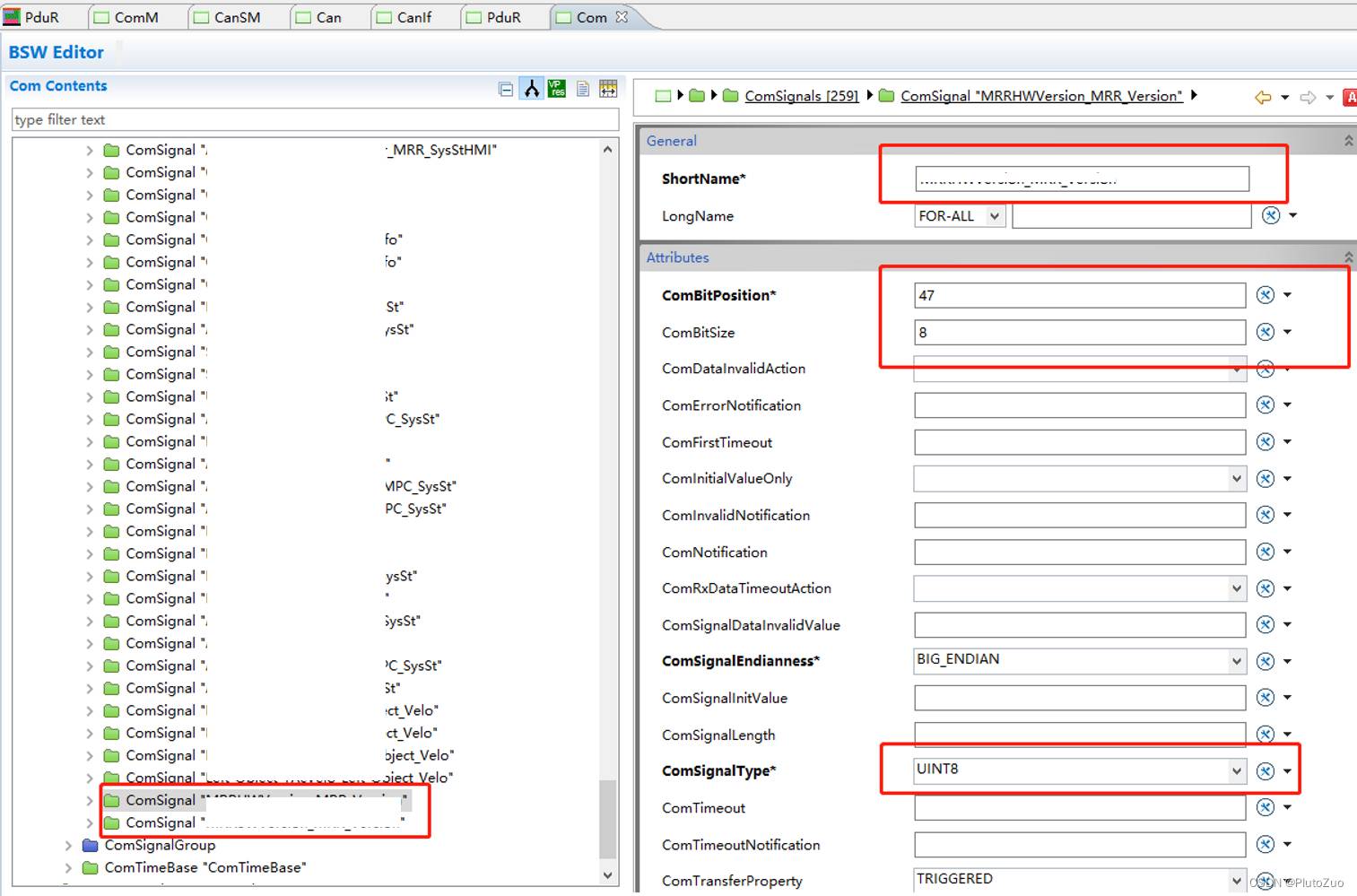

手动添加ComSignal
在这里插入图片描述

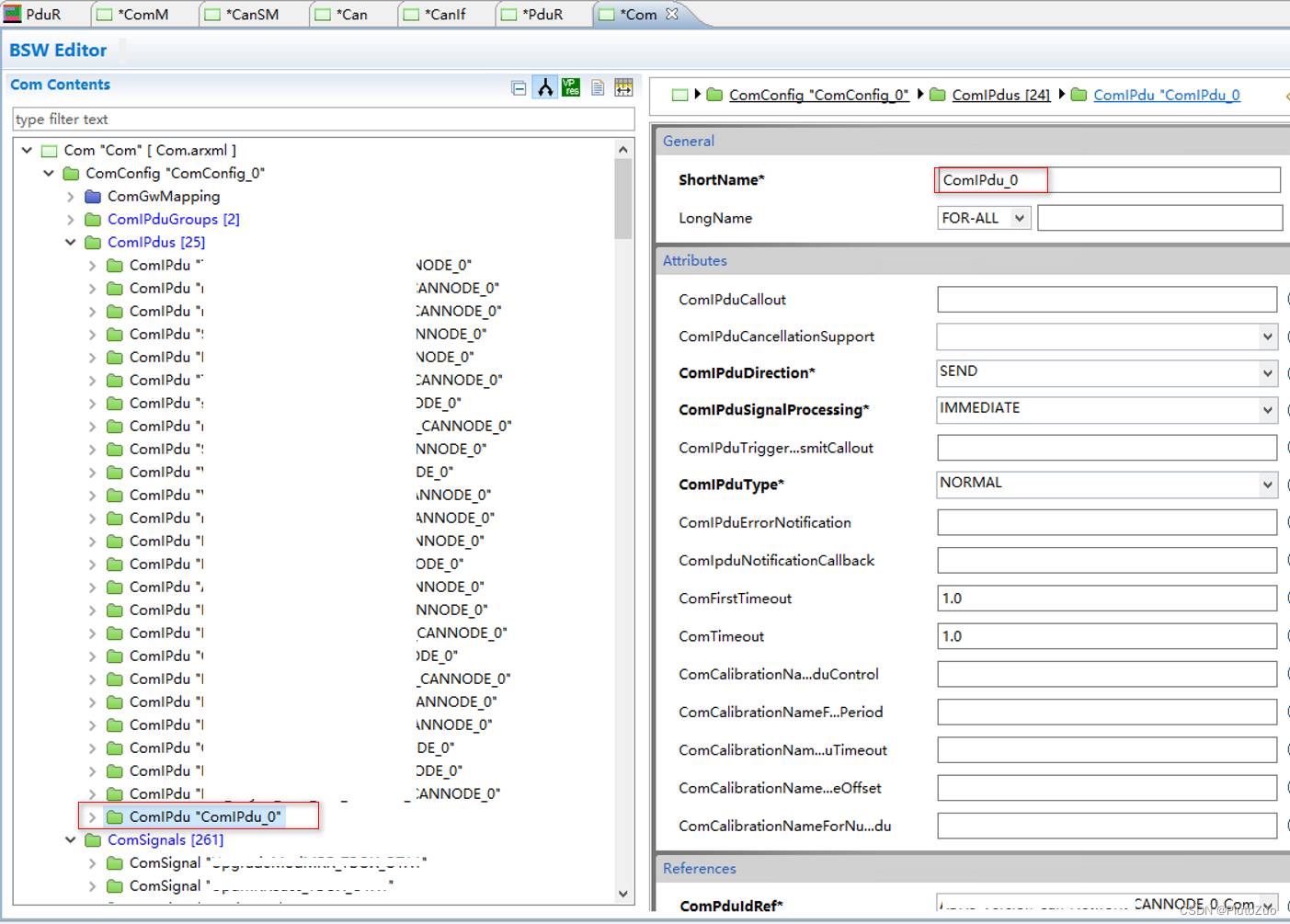

手动添加ComIpdus
在这里插入图片描述

《AUTOSAR谱系分解(ETAS工具链)》之总目录

注：本文转载自blog.csdn.net的PlutoZuo的文章"https://blog.csdn.net/PlutoZuo/article/details/131233155"。版权归原作者所有，此博客不拥有其著作权，亦不承担相应法律责任。如有侵权，请联系我们删除。
