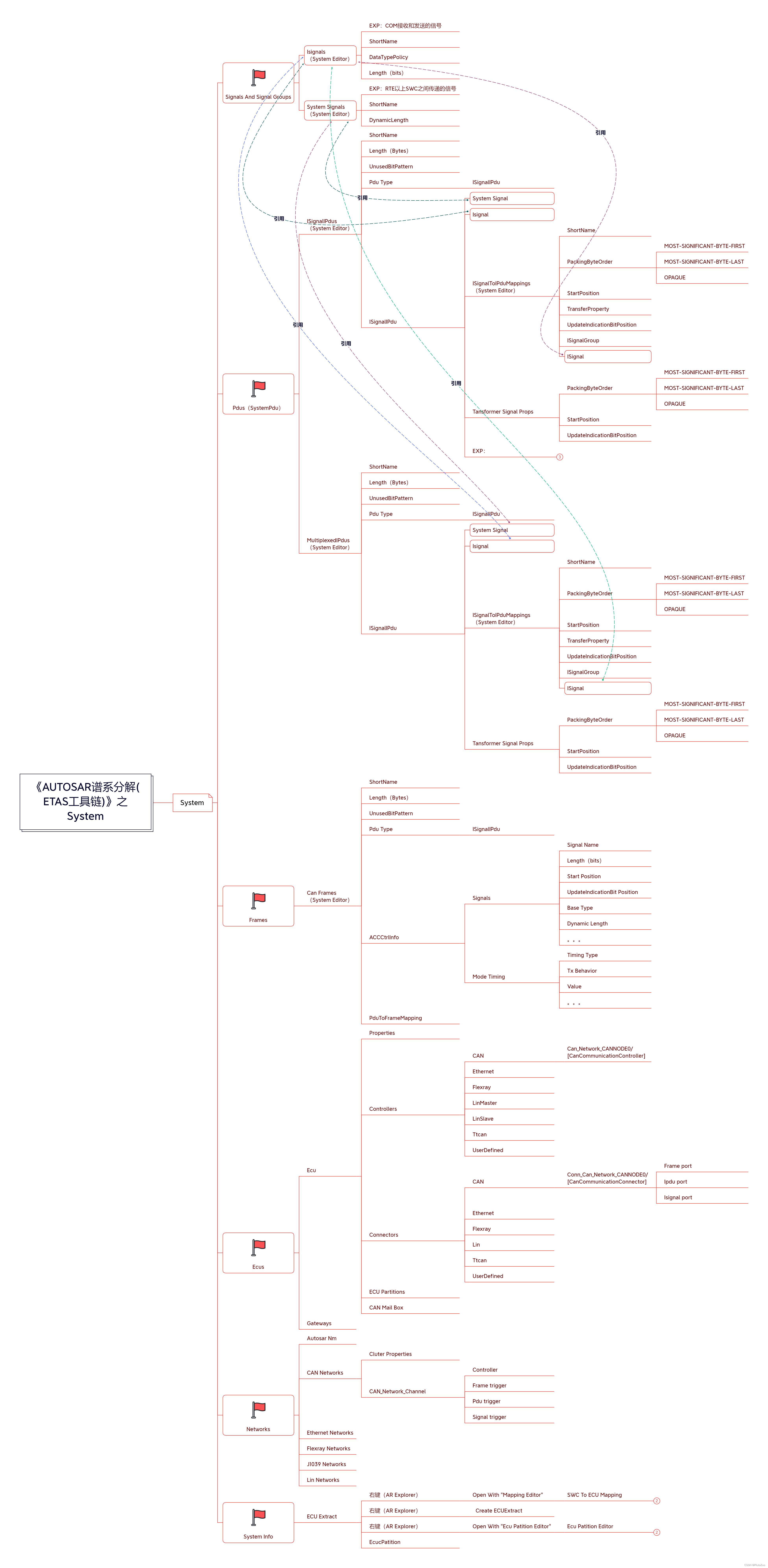

《AUTOSAR谱系分解(ETAS工具链)》之System

System

Signals And Signal Groups

• Isignals
  （System Editor）

  • EXP：COM接收和发送的信号
  • ShortName
  • DataTypePolicy
  • Length（bits）

• System Signals
  （System Editor）

  • EXP：RTE以上SWC之间传递的信号
  • ShortName
  • DynamicLength

Pdus（SystemPdu）

• ISignalIPdus
  （System Editor）

  • ShortName

  • Length（Bytes）

  • UnusedBitPattern

  • Pdu Type

    • ISignalIPdu

  • ISignalIPdu

    • System Signal

    • Isignal

    • ISignalToIPduMappings
      （System Editor）

      • ShortName

      • PackingByteOrder

        • MOST-SIGNIFICANT-BYTE-FIRST
        • MOST-SIGNIFICANT-BYTE-LAST
        • OPAQUE

      • StartPosition

      • TransferProperty

      • UpdateIndicationBitPosition

      • ISignalGroup

      • ISignal

    • Tansformer Signal Props

      • PackingByteOrder

        • MOST-SIGNIFICANT-BYTE-FIRST
        • MOST-SIGNIFICANT-BYTE-LAST
        • OPAQUE

      • StartPosition

      • UpdateIndicationBitPosition

    • EXP：

      • EXP：

        • EXP：

          • EXP：I-DPU可以包含一个或多个信号，可以理解为一个I-PDU为一帧CAN消息，信号就是dbc中定
            义的。

• MultiplexedIPdus
  （System Editor）

  • ShortName

  • Length（Bytes）

  • UnusedBitPattern

  • Pdu Type

    • ISignalIPdu

  • ISignalIPdu

    • System Signal

    • Isignal

    • ISignalToIPduMappings
      （System Editor）

      • ShortName

      • PackingByteOrder

        • MOST-SIGNIFICANT-BYTE-FIRST
        • MOST-SIGNIFICANT-BYTE-LAST
        • OPAQUE

      • StartPosition

      • TransferProperty

      • UpdateIndicationBitPosition

      • ISignalGroup

      • ISignal

    • Tansformer Signal Props

      • PackingByteOrder

        • MOST-SIGNIFICANT-BYTE-FIRST
        • MOST-SIGNIFICANT-BYTE-LAST
        • OPAQUE

      • StartPosition

      • UpdateIndicationBitPosition

Frames

• Can Frames
  （System Editor）

  • ShortName

  • Length（Bytes）

  • UnusedBitPattern

  • Pdu Type

    • ISignalIPdu

  • ACCCtrlInfo

    • Signals

      • Signal Name
      • Length（bits）
      • Start Position
      • UpdateIndicationBit Position
      • Base Type
      • Dynamic Length
      • 。。。

    • Mode Timing

      • Timing Type
      • Tx Behavior
      • Value
      • 。。。

  • PduToFrameMapping

Ecus

• Ecu

  • Properties

  • Controllers

    • CAN

      • Can_Network_CANNODE0/
        [CanCommunicationController]

    • Ethernet

    • Flexray

    • LinMaster

    • LinSlave

    • Ttcan

    • UserDefined

  • Connectors

    • CAN

      • Conn_Can_Network_CANNODE0/
        [CanCommunicationConnector]

        • Frame port
        • Ipdu port
        • Isignal port

    • Ethernet

    • Flexray

    • Lin

    • Ttcan

    • UserDefined

  • ECU Partitions

  • CAN Mail Box

• Gateways

Networks

• Autosar Nm

• CAN Networks

  • Cluter Properties

  • CAN_Network_Channel

    • Controller
    • Frame trigger
    • Pdu trigger
    • Signal trigger

• Ethernet Networks

• Flexray Networks

• J1039 Networks

• Lin Networks

System Info

• ECU Extract

  • 右键（AR Explorer）

    • Open With “Mapping Editor”

      • SWC To ECU Mapping

        • EXP：

          •

  • 右键（AR Explorer）

    • Create ECUExtract

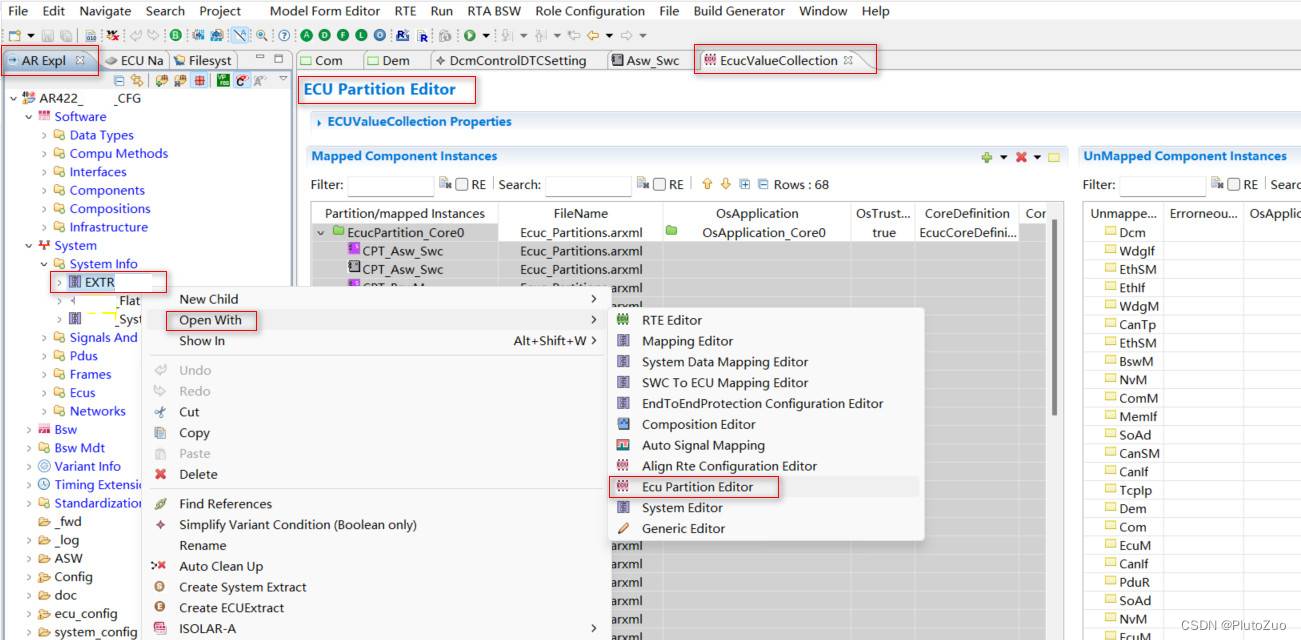

  • 右键（AR Explorer）

    • Open With “Ecu Patition Editor”

      • Ecu Patition Editor

        • 绿色“+”按钮"CreateEcuPatition"

          •

  • EcucPatition
