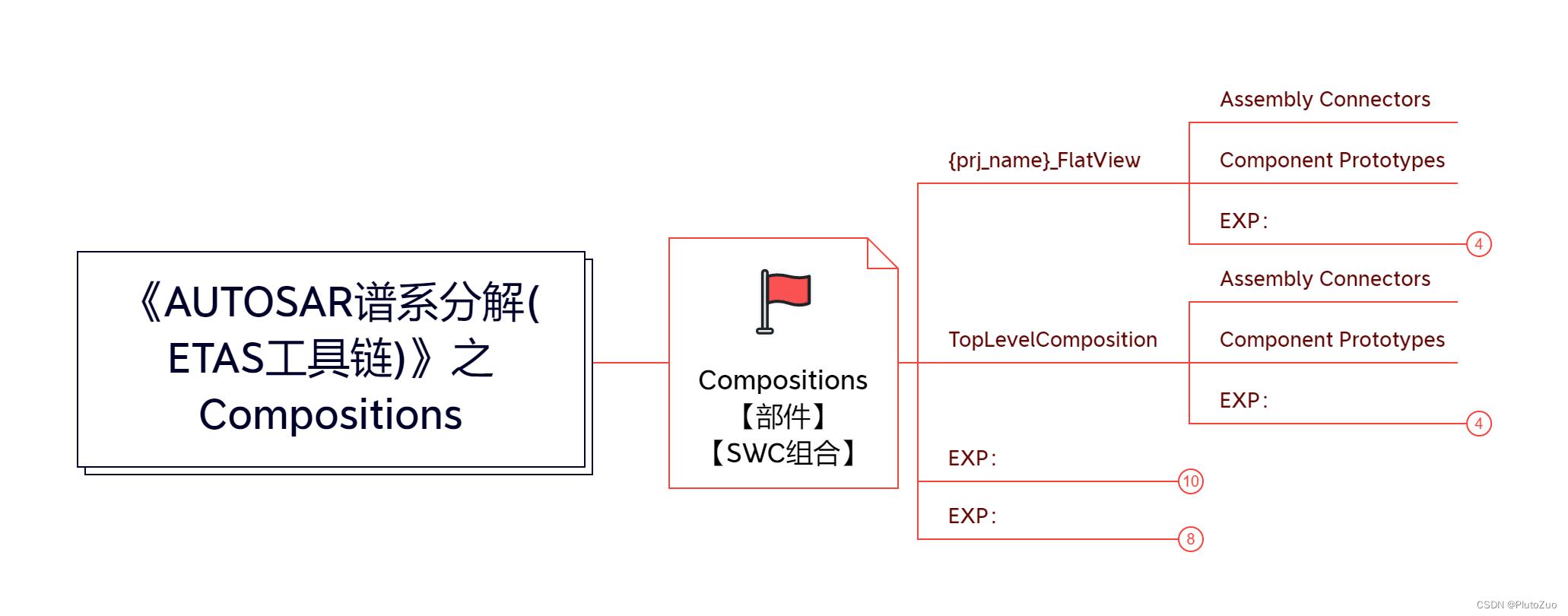

《AUTOSAR谱系分解(ETAS工具链)》之Compositions

Compositions

【部件】
【SWC组合】

{prj_name}_FlatView

• Assembly Connectors

• Component Prototypes

• EXP：

  • EXP：

    • EXP：

      • EXP：

        • EXP：
          FlatView Composition arxml可以看到最全的ECU port connector的信息（Assembly Connector + Delegation Connector）

TopLevelComposition

• Assembly Connectors

• Component Prototypes

• EXP：

  • EXP：

    • EXP：

      • EXP：

        • EXP：
          TopLevelComposition只是SystemExtract下面SwcToEcuMapping的输入

EXP：

• EXP：

  • EXP：

    • EXP：

      • EXP：

        • EXP：
          Composition内部的port connection (SWC to SWC data mapping) 在Composition的Assembly Connector里面完成（Intra-ECU communication）
        • EXP：
          Composition与外部的port connection (ComSignal) 在System Extract的SystemDataMapping Editor里面完成（Inter-ECU Communicaition）
        • EXP：
          Composition的runnable 与 OS task mapping在EcucValueCollection arxml的 RTE Editor里面完成
        • EXP：
          FlatView Composition arxml可以看到最全的ECU port connector的信息（Assembly Connector + Delegation Connector），相较之下TopLevelComposition只是SystemExtract下面SwcToEcuMapping的输入而已，包含了一些在其他ECU上的SWC等无用信息
        • EXP：
          ECU所有的外部通讯都在System Extract的 SystemSignalMapping上实现/完成
        • EXP：
          ECU Extract arxml = FlatView Composition + System Extract，而BSW的信息存储在EcucValueCollection arxml文件里面

EXP：

• EXP：

  • EXP：右键（AR Explorer视图下）

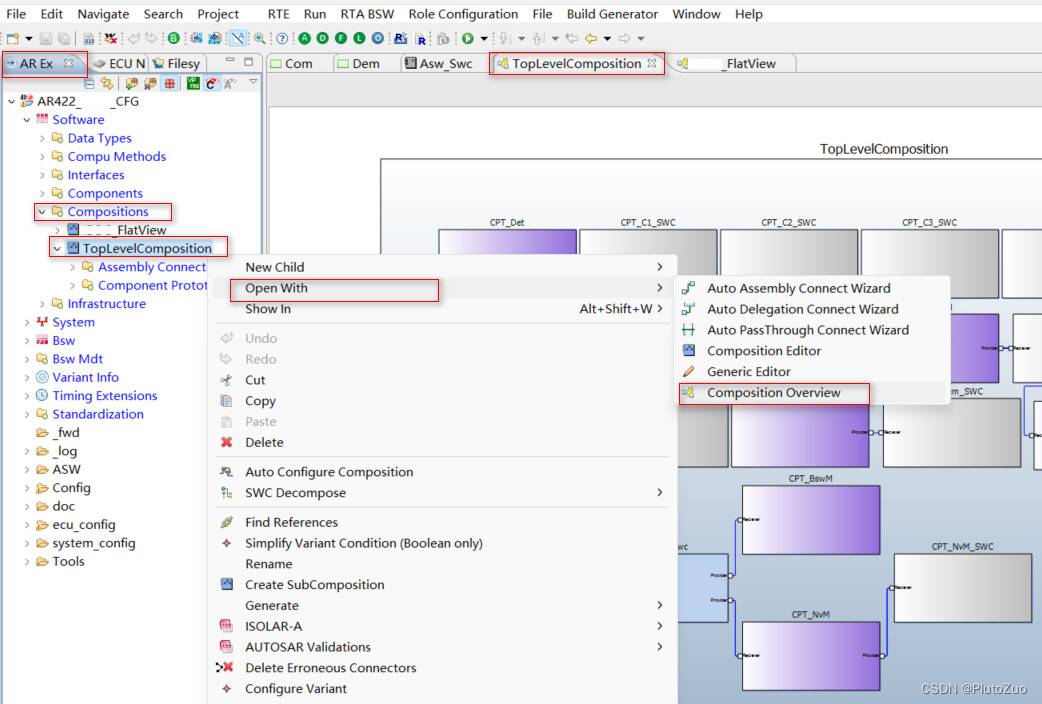

    • EXP：Open With “Composition Overview”

      • EXP：打开Composition Overview视图

        •

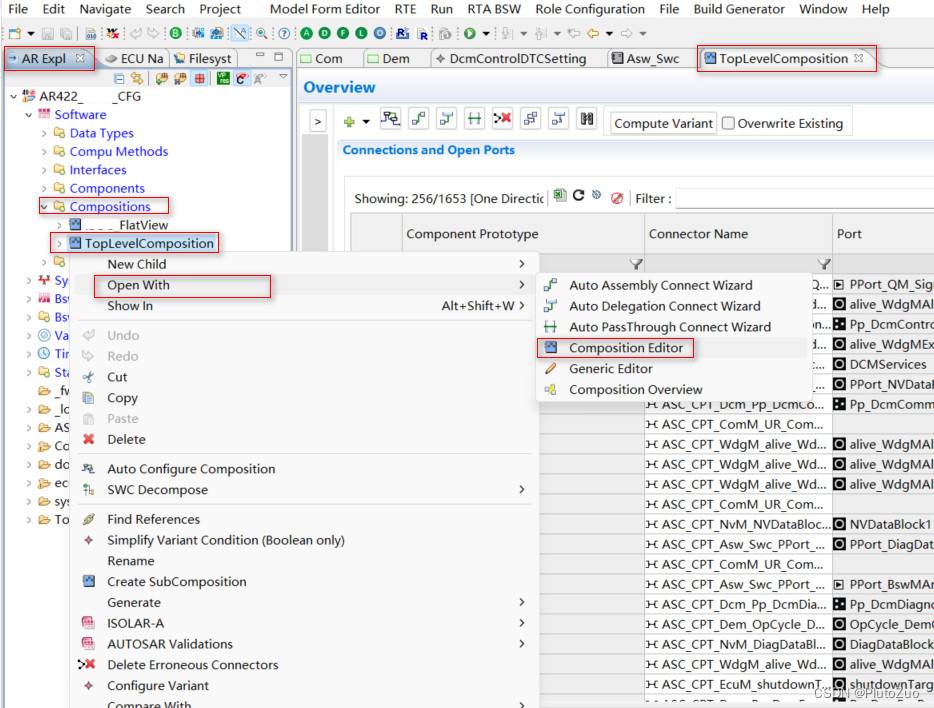

    • EXP：Open With “Composition Editor”

      • EXP：打开Composition Editor视图

        •
