介绍

R-CNN（Region-based Convolutional Neural Network）是目标检测领域的一个重要里程碑，它首次将深度学习技术成功应用于目标检测任务中。R-CNN由Ross Girshick等人于2014年提出，并在PASCAL VOC等多个基准数据集上取得了当时最佳的表现。

R-CNN的工作流程

• 候选区域生成（Selective Search）：
  • 使用一种名为选择性搜索（Selective Search）的算法从输入图像中提取大约2000个候选区域（Region Proposals）。这些候选区域旨在覆盖图像中所有可能的对象。
• 特征提取：
  • 对每个候选区域进行变形以适应固定尺寸（如227x227像素），然后通过一个预训练的卷积神经网络（通常是AlexNet）来提取特征。这一步骤中的CNN权重是在ImageNet数据集上预先训练好的，然后再针对目标检测任务进行微调。
• 分类与回归：
  • 提取到的特征向量被送入支持向量机（SVMs）进行分类，确定每个候选区域所属的类别。
  • 同时，使用线性回归模型对每个候选区域的边界框进行精修，以提高定位精度。
• 非极大值抑制（Non-Maximum Suppression, NMS）：
  • 由于同一对象可能会被多个候选区域覆盖，因此最后一步是对重叠度较高的预测结果应用NMS算法，保留置信度最高的那个边界框作为最终输出。

R-CNN的优点

• 开创性：它是首个成功结合深度学习和候选区域生成方法的目标检测框架，为后续研究奠定了基础。
• 高精度：在当时的基准测试中，R-CNN显著提升了目标检测的准确率。

R-CNN的局限性

• 计算效率低：因为需要对每个候选区域单独运行一次完整的CNN前向传播过程，所以R-CNN非常耗时，难以满足实时处理的需求。测试一张图片约53s(CPU)。用SelectiveSearch算法提取候选框用时约2秒，一张图像内候选框之间存在大量重叠，提取特征操作冗余。
• 内存占用大：为了存储每个候选区域的特征向量，R-CNN需要大量的内存空间。对于SVM和bbox回归训练，需要从每个图像中的每个目标候选框提取特征，并写入磁盘。对于非常深的网络，如VGG16，从VOC07训练集上的5k图像上提取的特征需要数百GB的存储空间
• 训练复杂：训练过程中涉及三个独立步骤（CNN微调、SVM训练、边界框回归），导致整个训练流程较为繁琐。

R-CNN的发展

• 随着技术的进步，R-CNN系列不断演进，衍生出了Fast R-CNN、Faster R-CNN等改进版本，它们通过共享卷积特征图、引入区域建议网络等方式解决了原始R-CNN的一些问题，大幅提高了检测速度和效率。例如：
  • Fast R-CNN：实现了特征共享，减少了重复计算；直接在全连接层上进行边界框回归和分类，简化了训练流程。
  • Faster R-CNN：进一步引入了区域建议网络（RPN），实现了候选区域生成与检测一体化，成为现代两阶段目标检测器的标准架构之一。

R-CNN可以说是利用深度学习进行目标检测的开山之作。作者Ross Girshick多次 在PASCAL VOC的目标检测竞赛中折桂，曾在2010年带领团队获得终身成就奖。

R-CNN详解

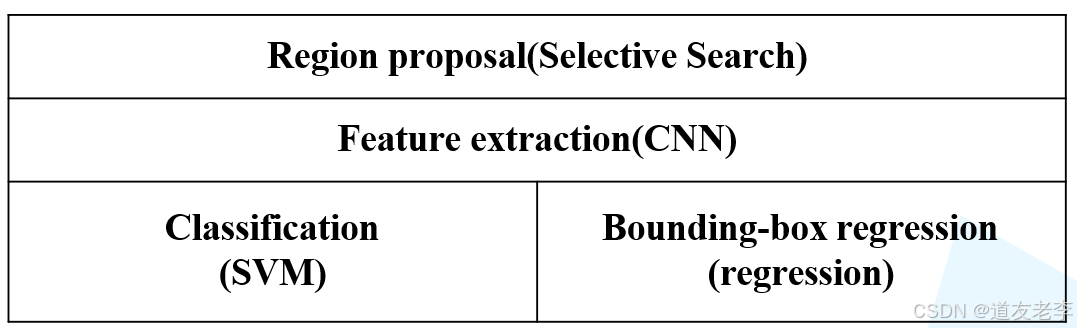

RNN框架

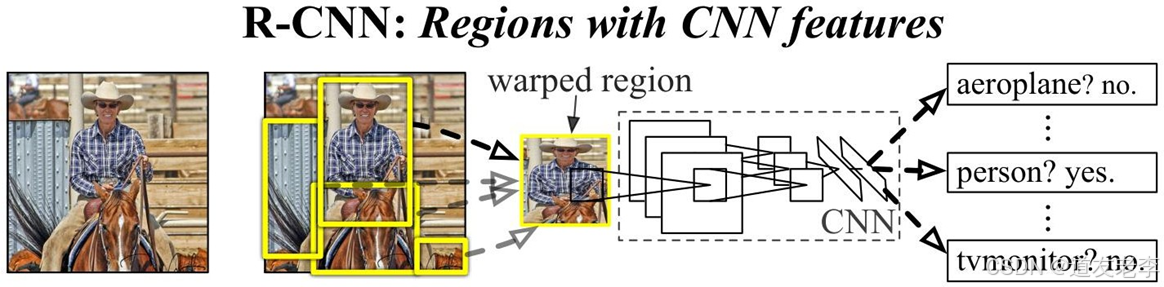

算法流程

• RCNN算法流程可分为4个步骤：
  • 1. 一张图像生成1K~2K个候选区域(使用SelectiveSearch方法)
  • 2. 对每个候选区域使用深度网络提取特征
  • 3. 特征送入每一类的SVM分类器，判别是否属于该类
  • 4. 使用回归器精细修正候选框位置

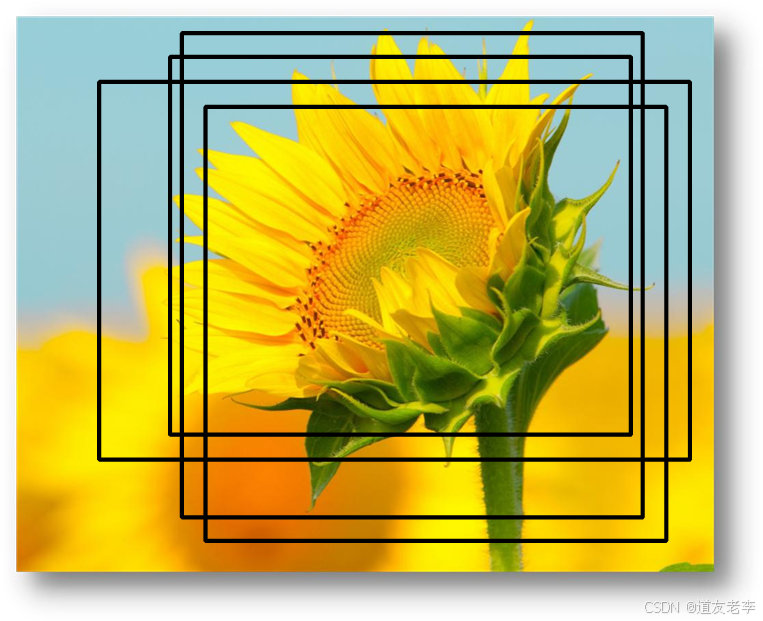

1.候选区域的生成

利用SelectiveSearch算法通过图像分割的方法得到一些原始区域，然后使用一些合并策略将这些区域合并，得到一个层次化的区域结构，而这些结构就包含着可能需要的物体。

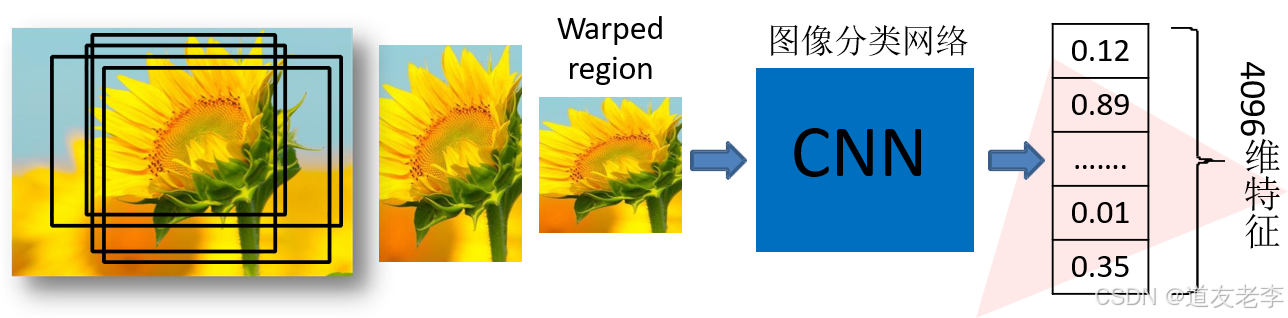

2.深度网络提取特征

将2000候选区域缩放到227x227pixel，接着将候选区域输入事先训练好的AlexNetCNN网络获取4096维的特征得到2000×4096维矩阵。

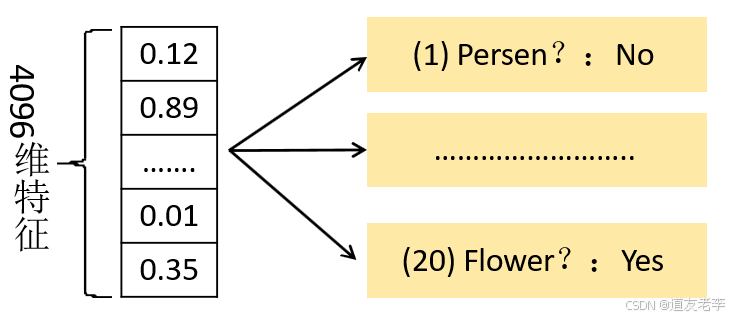

3.SVM分类器判定

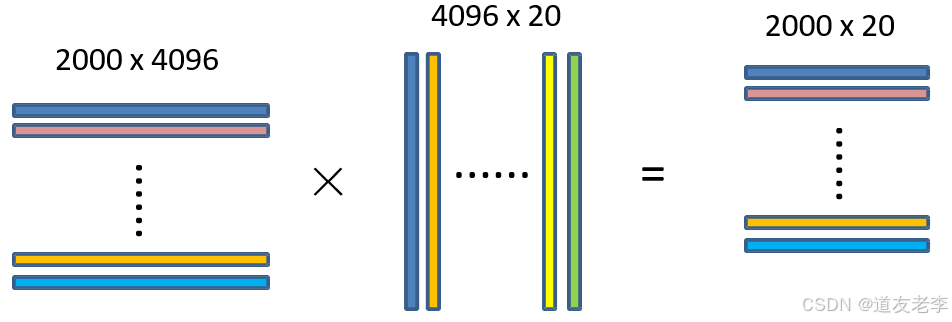

特征送入每一类的SVM分类器，判定类别。将2000×4096维特征与20个SVM组成的权值矩阵4096×20相乘，获得2000×20维矩阵表示每个建议框是某个目标类别的得分。分别对上述2000×20维矩阵中每一列即每一类进行非极大值抑制剔除重叠建议框，得到该列即该类中得分最高的一些建议框。

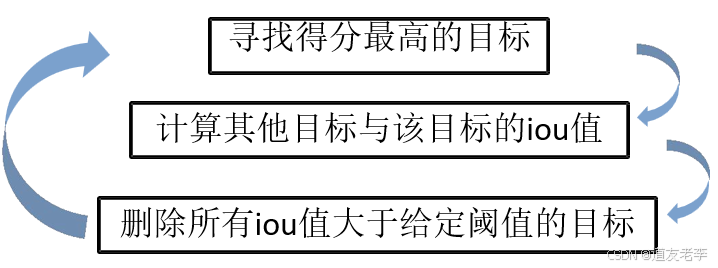

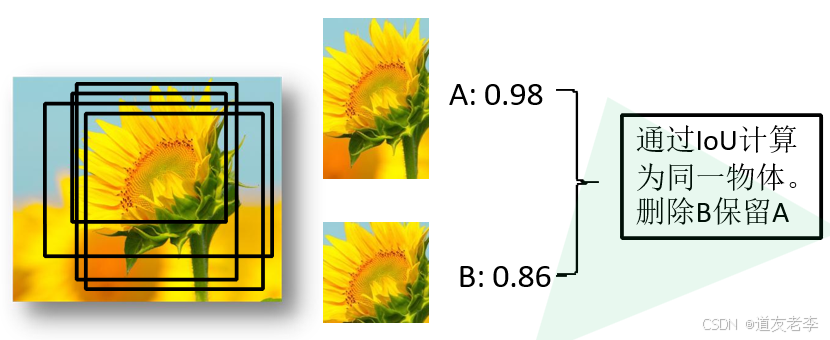

非极大值抑制剔除重叠建议框

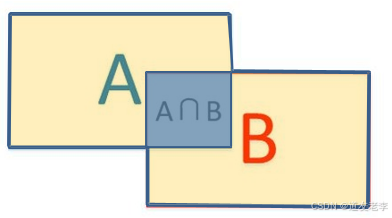

IoU(Intersection over Union) 表示(A∩B)/(A∪B)

4.精细修正候选框位置

• 对NMS处理后剩余的建议框进一步筛选。接着分别用20个回归器对上述20个类别中剩余的建议框进行回归操作，最终得到每个类别的修正后的得分最高的 boundingbox。

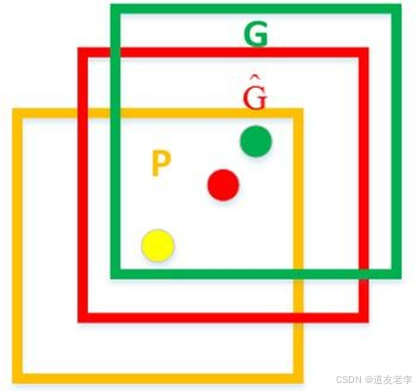

• 如图，黄色框口P表示建议框RegionProposal，绿色窗口G表示实际框Ground Truth，红色窗口Gˆ表示RegionProposal进行回归后的预测窗口，可以用最小二乘法解决的线性回归问题。
• 依旧针对CNN 输出的特征向量进行预测。
